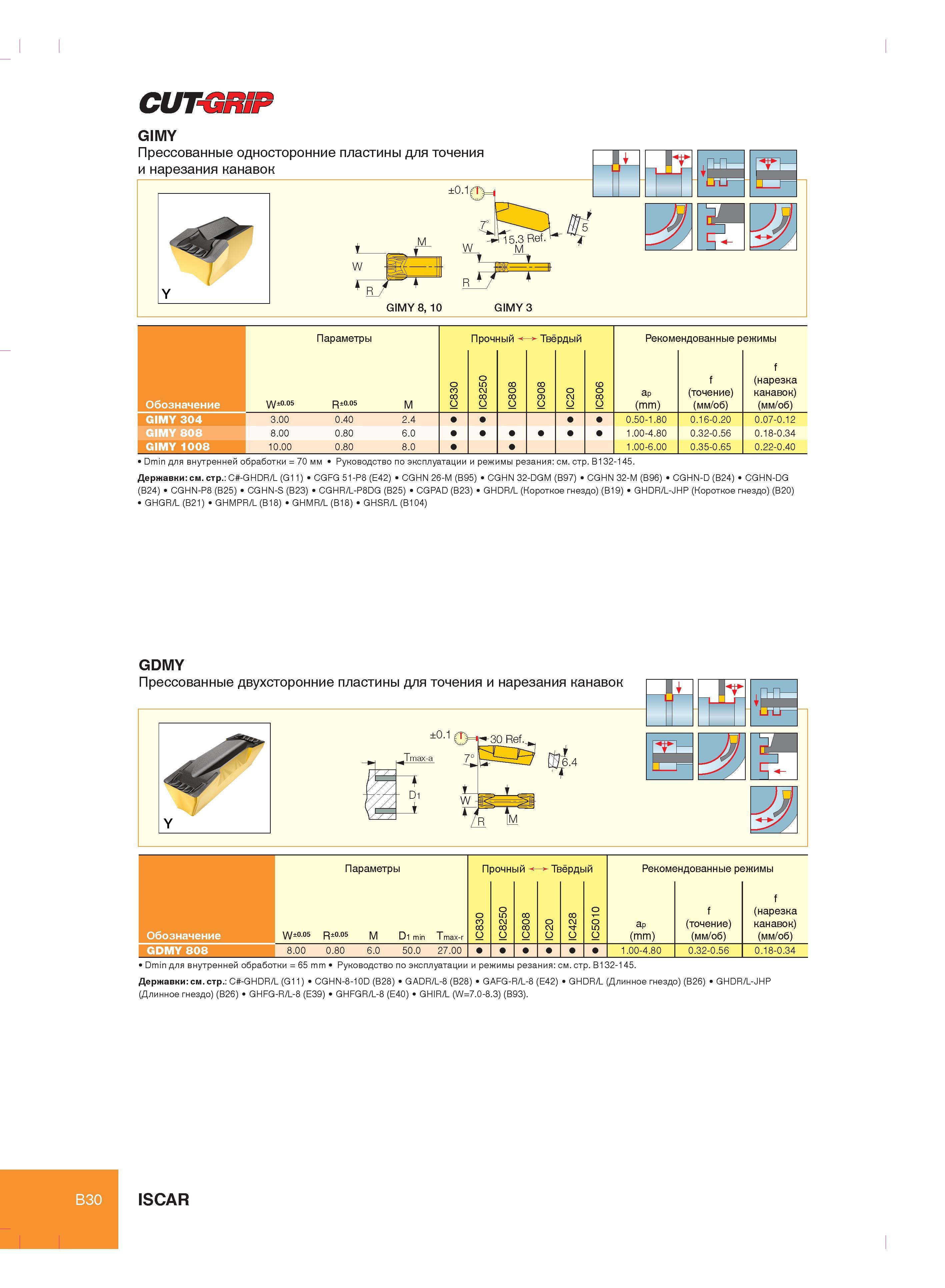

40 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B30

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B30 0040 Lab2u

CUTCR1F GIMY GIMY 8, 10 GIMY 3 Параметры Рекомендованные режимы Обозначение W±0.05 R±0.05 M IC830 IC8250 IC808 IC908 IC20 IC806 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GIMY 304 3.00 0.40 2.4 0.50-1.80 0.16-0.20 0.07-0.12 GIMY 808 8.00 0.80 6.0 1.00-4.80 0.32-0.56 0.18-0.34 GIMY 1008 10.00 0.80 8.0 1.00-6.00 0.35-0.65 0.22-0.40 Dmin для внутренней обработки = 70 мм Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGFG 51-P8 (E42) CGHN 26-M (B95) CGHN 32-DGM (B97) CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-P8 (B25) CGHN-S (B23) CGHR/L-P8DG (B25) CGPAD (B23) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHGR/L (B21) GHMPR/L (B18) GHMR/L (B18) GHSR/L (B104) GDMY Параметры Рекомендованные режимы Обозначение W±005 R±005 M D1 min T max-r IC830 IC8250 IC808 IC20 IC428 IC5010 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GDMY 808 8.00 0.80 6.0 50.0 27.00 1.00-4.80 0.32-0.56 0.18-0.34 Dmin для внутренней обработки = 65 mm Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGHN-8-10D (B28) GADR/L-8 (B28) GAFG-R/L-8 (E42) GHDR/L (Длинное гнездо) (B26) GHDR/L-JHP (Длинное гнездо) (B26) GHFG-R/L-8 (E39) GHFGR/L-8 (E40) GHIR/L (W=7.0-8.3) (B93). B30 ISCAR
