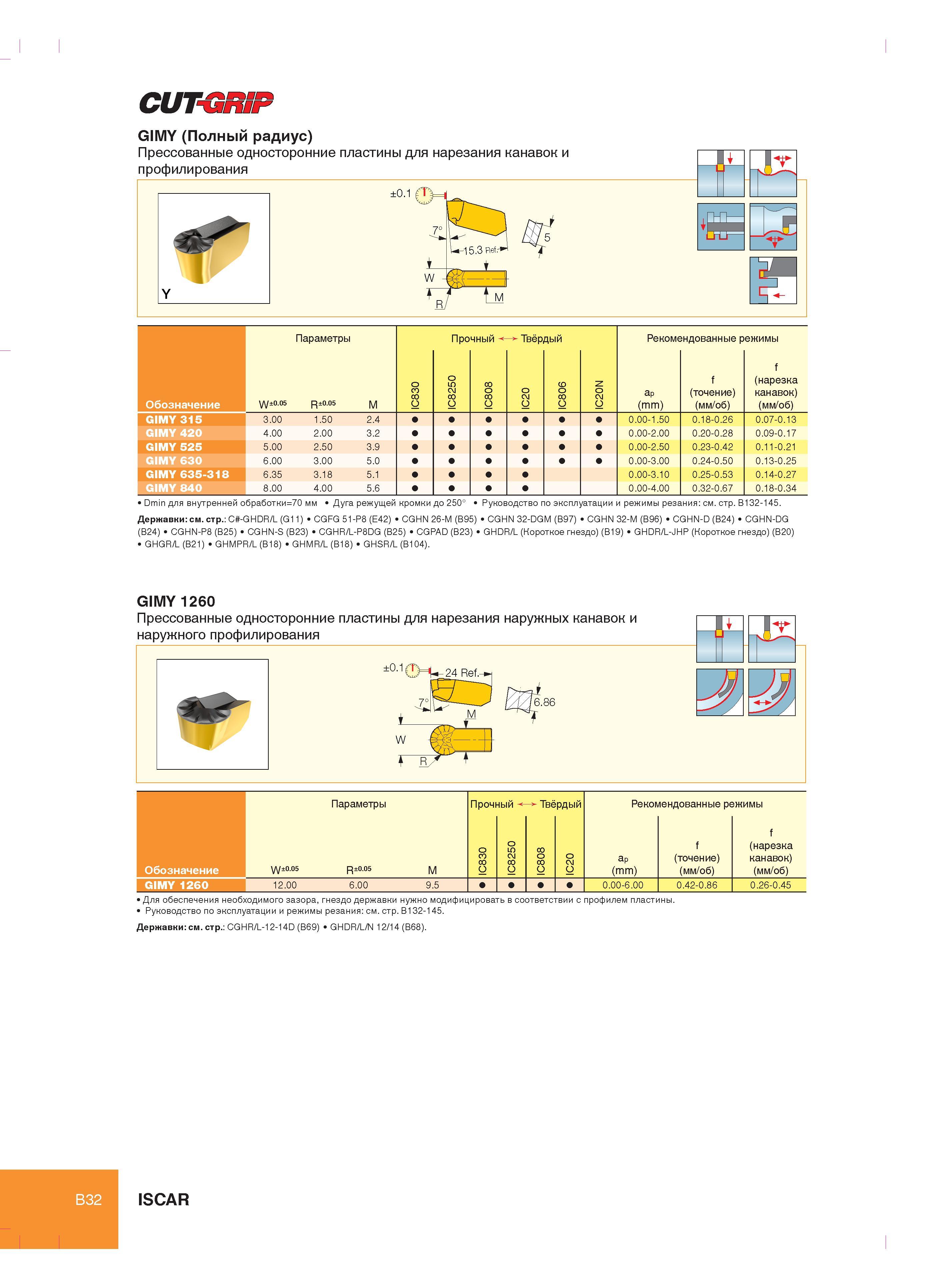

42 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.B32

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. B32 0042 Lab2u

CUTCR1F GIMY (Полный радиус) Обозначение Параметры Рекомендованные режимы W±0.05 R±0.05 M IC830 IC8250 IC808 IC20 IC806 IC20N ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GIMY 315 3.00 1.50 2.4 0.00-1.50 0.18-0.26 0.07-0.13 GIMY 420 4.00 2.00 3.2 0.00-2.00 0.20-0.28 0.09-0.17 GIMY 525 5.00 2.50 3.9 0.00-2.50 0.23-0.42 0.11-0.21 GIMY 630 6.00 3.00 5.0 0.00-3.00 0.24-0.50 0.13-0.25 GIMY 635-318 6.35 3.18 5.1 0.00-3.10 0.25-0.53 0.14-0.27 GIMY 840 8.00 4.00 5.6 0.00-4.00 0.32-0.67 0.18-0.34 Dmin для внутренней обработки=70 мм Дуга режущей кромки до 250° Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. C -GHDR/L (G11) CGFG 51-P8 (E42) CGHN 26-M (B95) CGHN 32-DGM (B97) CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-P8 (B25) CGHN-S (B23) CGHR/L-P8DG (B25) CGPAD (B23) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHGR/L (B21) GHMPR/L (B18) GHMR/L (B18) GHSR/L (B104). GIMY 1260 Параметры Рекомендованные режимы Обозначение W±0.05 R±0.05 M IC830 IC8250 IC808 IC20 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GIMY 1260 12.00 6.00 9.5 1 0.00-6.00 0.42-0.86 0.26-0.45 Для обеспечения необходимого зазора, гнездо державки нужно модифицировать в соответствии с профилем пластины. Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см. стр. CGHR/L-12-14D (B69) GHDR/L/N 12/14 (B68). B32 ISCAR
