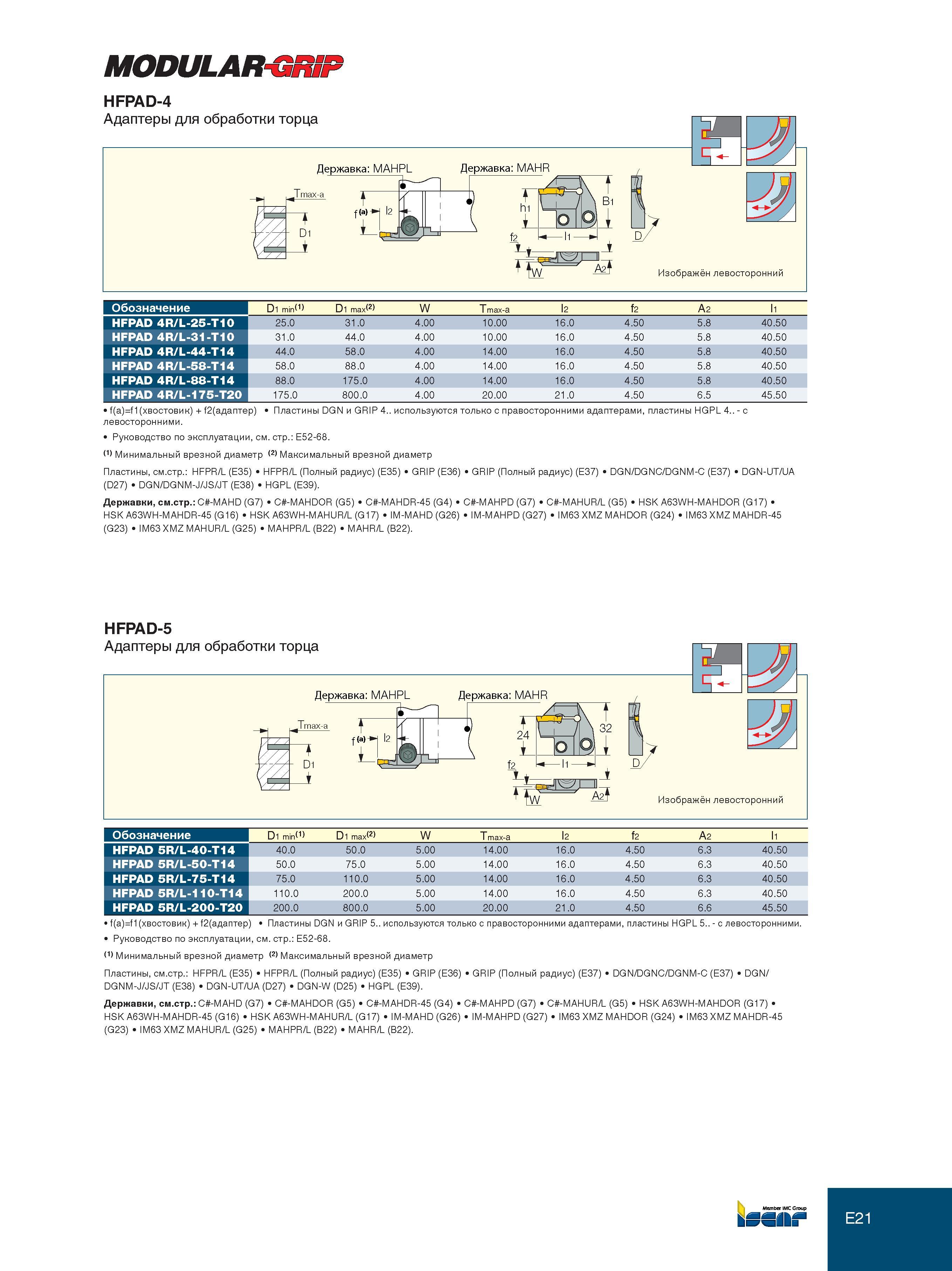

E21 MODULAR-GR1P HFPAD-4 Обозначение D1 min(1) D1 max(2) W T max-a l2 f2 A2 li HFPAD 4R/L-25-T10 25.0 31.0 4.00 10.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-31-T10 31.0 44.0 4.00 10.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-44-T14 44.0 58.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-58-T14 58.0 88.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-88-T14 88.0 175.0 4.00 14.00 16.0 4.50 5.8 40.50 HFPAD 4R/L-175-T20 175.0 800.0 4.00 20.00 21.0 4.50 6.5 45.50 )=И(хвостовик) + f2(aAanTep) Пластины DGN и GRIP 4.. используются только с правосторонними адаптерами, пластины HGPL 4.. - с левосторонними. Руководство по эксплуатации, см. стр. E52-68. Минимальный врезной диаметр Максимальный врезной диаметр Пластины, см.стр. HFPR/L (E35) HFPR/L (Полный радиус) (E35) GRIP (E36) GRIP (Полный радиус) (E37) DGN/DGNC/DGNM-C (E37) DGN-UT/UA (D27) DGN/DGNM-J/JS/JT (E38) HGPL (E39). Державки, см.стр. C -MAHD (G7) C -MAHDOR (G5) C -MAHDR-45 (G4) C -MAHPD (G7) C -MAHUR/L (G5) HSK A63WH-MAHDOR (G17) HSK A63WH-MAHDR-45 (G16) HSK A63WH-MAHUR/L (G17) IM-MAHD (G26) IM-MAHPD (G27) IM63 XMZ MAHDOR (G24) IM63 XMZ MAHDR-45 (G23) IM63 XMZ MAHUR/L (G25) MAHPR/L (B22) MAHR/L (B22). HFPAD-5 Обозначение D1 min(1) D1 max(2) W T max-a l2 f2 A2 li HFPAD 5R/L-40-T14 40.0 50.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-50-T14 50.0 75.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-75-T14 75.0 110.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-110-T14 110.0 200.0 5.00 14.00 16.0 4.50 6.3 40.50 HFPAD 5R/L-200-T20 200.0 800.0 5.00 20.00 21.0 4.50 6.6 45.50 (хвостовик) + 12(адаптер) Пластины DGN и GRIP 5.. используются только с правосторонними адаптерами, пластины HGPL 5.. - с левосторонними. Руководство по эксплуатации, см. стр. E52-68. Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр. HFPR/L (E35) HFPR/L (Полный радиус) (E35) GRIP (E36) GRIP (Полный радиус) (E37) DGN/DGNC/DGNM-C (E37) DGN/ DGNM-J/JS/JT (E38) DGN-UT/UA (D27) DGN-W (D25) HGPL (E39). Державки, см.стр. C -MAHD (G7) C -MAHDOR (G5) C -MAHDR-45 (G4) C -MAHPD (G7) C -MAHUR/L (G5) HSK A63WH-MAHDOR (G17) HSK A63WH-MAHDR-45 (G16) HSK A63WH-MAHUR/L (G17) IM-MAHD (G26) IM-MAHPD (G27) IM63 XMZ MAHDOR (G24) IM63 XMZ MAHDR-45 (G23) IM63 XMZ MAHUR/L (G25) MAHPR/L (B22) MAHR/L (B22).
