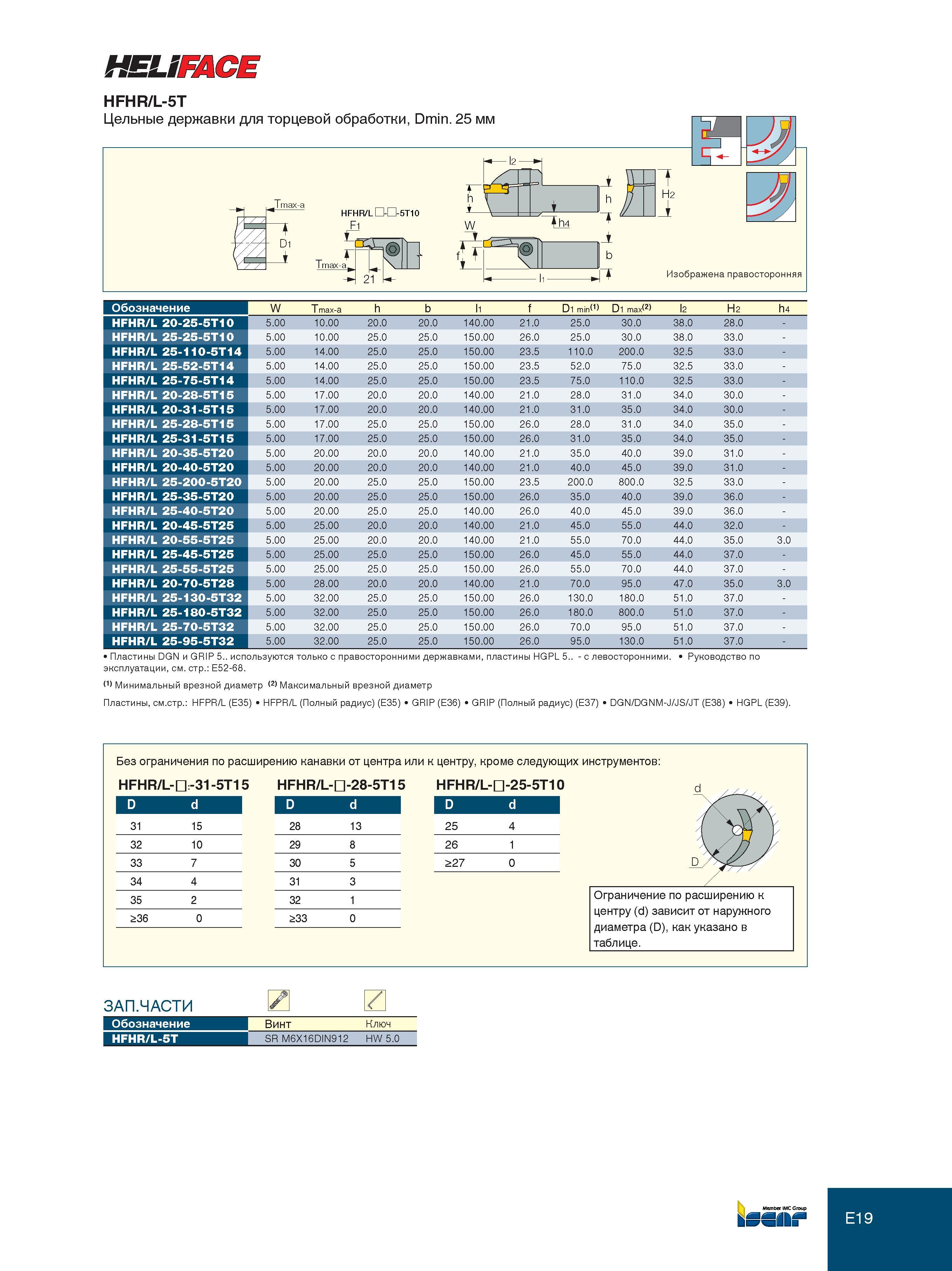

265 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки Стр.E19

Каталог ISCAR 2012 Режущий канавочный инструмент Стр. E19 0265 Lab2u

HELIFACE E19 HFHR/L-5T Обозначение W T max-a h b li f D1 min(1) D1 max(2) l2 H2 h4 HFHR/L 20-25-5T10 5.00 10.00 20.0 20.0 140.00 21.0 25.0 30.0 38.0 28.0 - HFHR/L 25-25-5T10 5.00 10.00 25.0 25.0 150.00 26.0 25.0 30.0 38.0 33.0 - HFHR/L 25-110-5T14 5.00 14.00 25.0 25.0 150.00 23.5 110.0 200.0 32.5 33.0 - HFHR/L 25-52-5T14 5.00 14.00 25.0 25.0 150.00 23.5 52.0 75.0 32.5 33.0 - HFHR/L 25-75-5T14 5.00 14.00 25.0 25.0 150.00 23.5 75.0 110.0 32.5 33.0 - HFHR/L 20-28-5T15 5.00 17.00 20.0 20.0 140.00 21.0 28.0 31.0 34.0 30.0 - HFHR/L 20-31-5T15 5.00 17.00 20.0 20.0 140.00 21.0 31.0 35.0 34.0 30.0 - HFHR/L 25-28-5T15 5.00 17.00 25.0 25.0 150.00 26.0 28.0 31.0 34.0 35.0 - HFHR/L 25-31-5T15 5.00 17.00 25.0 25.0 150.00 26.0 31.0 35.0 34.0 35.0 - HFHR/L 20-35-5T20 5.00 20.00 20.0 20.0 140.00 21.0 35.0 40.0 39.0 31.0 - HFHR/L 20-40-5T20 5.00 20.00 20.0 20.0 140.00 21.0 40.0 45.0 39.0 31.0 - HFHR/L 25-200-5T20 5.00 20.00 25.0 25.0 150.00 23.5 200.0 800.0 32.5 33.0 - HFHR/L 25-35-5T20 5.00 20.00 25.0 25.0 150.00 26.0 35.0 40.0 39.0 36.0 - HFHR/L 25-40-5T20 5.00 20.00 25.0 25.0 140.00 26.0 40.0 45.0 39.0 36.0 - HFHR/L 20-45-5T25 5.00 25.00 20.0 20.0 140.00 21.0 45.0 55.0 44.0 32.0 - HFHR/L 20-55-5T25 5.00 25.00 20.0 20.0 140.00 21.0 55.0 70.0 44.0 35.0 3.0 HFHR/L 25-45-5T25 5.00 25.00 25.0 25.0 150.00 26.0 45.0 55.0 44.0 37.0 - HFHR/L 25-55-5T25 5.00 25.00 25.0 25.0 150.00 26.0 55.0 70.0 44.0 37.0 - HFHR/L 20-70-5T28 5.00 28.00 20.0 20.0 140.00 21.0 70.0 95.0 47.0 35.0 3.0 HFHR/L 25-130-5T32 5.00 32.00 25.0 25.0 150.00 26.0 130.0 180.0 51.0 37.0 - HFHR/L 25-180-5T32 5.00 32.00 25.0 25.0 150.00 26.0 180.0 800.0 51.0 37.0 - HFHR/L 25-70-5T32 5.00 32.00 25.0 25.0 150.00 26.0 70.0 95.0 51.0 37.0 - HFHR/L 25-95-5T32 5.00 32.00 25.0 25.0 150.00 26.0 95.0 130.0 51.0 37.0 - Пластины DGN и GRIP 5.. используются только с правосторонними державками, пластины HGPL 5.. - с левосторонними. Руководство по эксплуатации, см. стр. E52-68. Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр. HFPR/L (E35) HFPR/L (Полный радиус) (E35) GRIP (E36) GRIP (Полный радиус) (E37) DGN/DGNM-J/JS/JT (E38) HGPL (E39). Без ограничения по расширению канавки от центра или к центру, кроме следующих инструментов /L- R/ H F H 5 T1 5 - 31 - HFHR/L-Q-28-5T15 HFHR/L-Q-25-5T10 d / // 1 D d 1 D d 1 D d 31 15 28 13 25 4 32 10 29 8 26 1 V T у 33 7 30 5 227 0 34 4 31 3 35 2 32 1 Ограничение по расширению к центру (d) зависит от наружного диаметра (D), как указано в таблице. 236 0 233 0 ЗАП.ЧАСТИ Обозначение Винт Ключ HFHR/L-5T SR M6X16DIN912 HW 5.0
