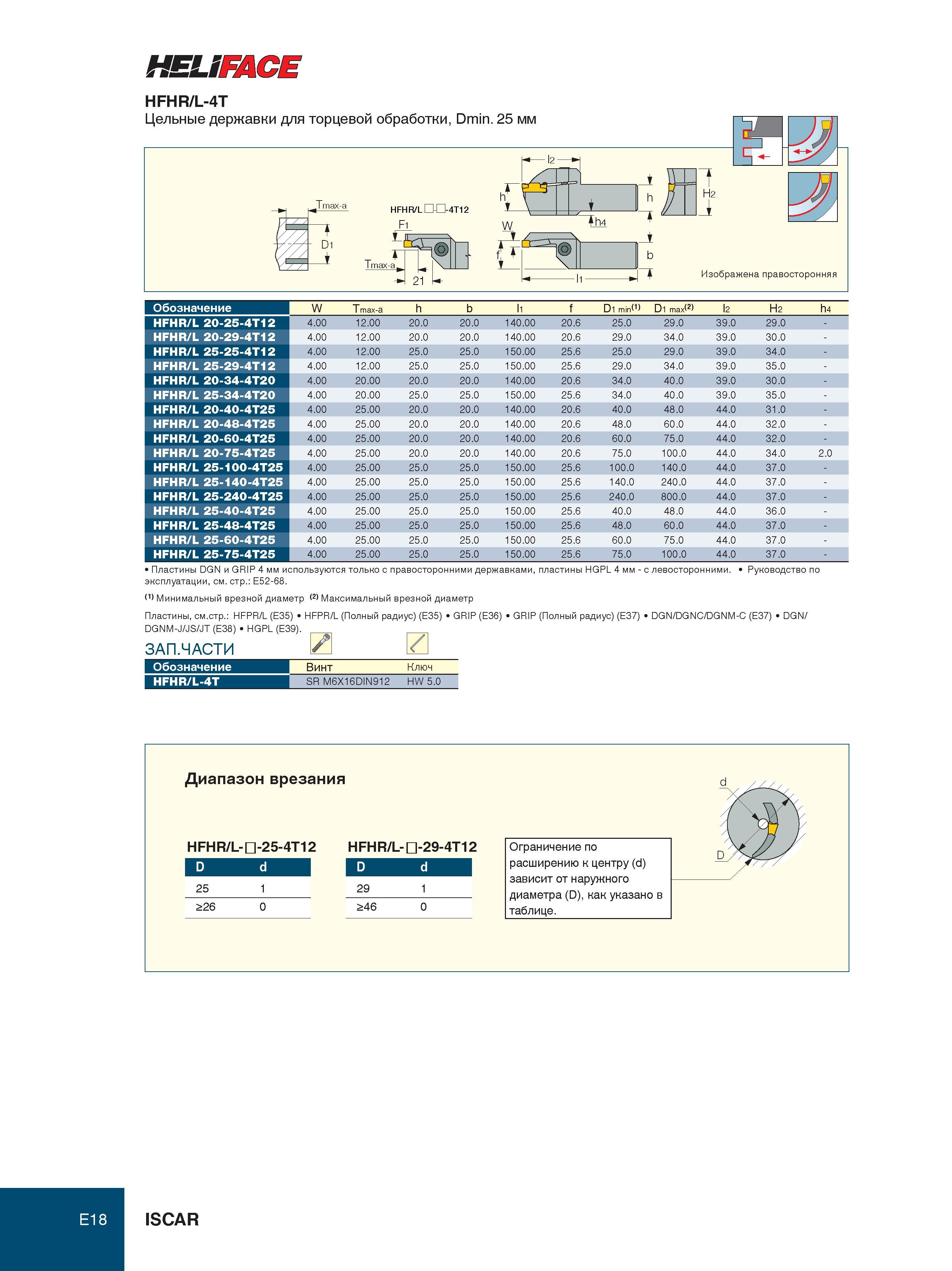

HELIFACE HFHR/L-4T Цельные державки для торцевой обработки, Dmin. 25 мм Т max-a HFHR/L - -4T12 Fi Tmax-c 21 Изображена правосторонняя Обозначение W T max-a h b f D1 min(1) D1 max(2) l2 H2 h4 HFHR/L 20-25-4T12 4.00 12.00 20.0 20.0 140.00 20.6 25.0 29.0 39.0 29.0 - HFHR/L 20-29-4T12 4.00 12.00 20.0 20.0 140.00 20.6 29.0 34.0 39.0 30.0 - HFHR/L 25-25-4T12 4.00 12.00 25.0 25.0 150.00 25.6 25.0 29.0 39.0 34.0 - HFHR/L 25-29-4T12 4.00 12.00 25.0 25.0 150.00 25.6 29.0 34.0 39.0 35.0 - HFHR/L 20-34-4T20 4.00 20.00 20.0 20.0 140.00 20.6 34.0 40.0 39.0 30.0 - HFHR/L 25-34-4T20 4.00 20.00 25.0 25.0 150.00 25.6 34.0 40.0 39.0 35.0 - HFHR/L 20-40-4T25 4.00 25.00 20.0 20.0 140.00 20.6 40.0 48.0 44.0 31.0 - HFHR/L 20-48-4T25 4.00 25.00 20.0 20.0 140.00 20.6 48.0 60.0 44.0 32.0 - HFHR/L 20-60-4T25 4.00 25.00 20.0 20.0 140.00 20.6 60.0 75.0 44.0 32.0 - HFHR/L 20-75-4T25 4.00 25.00 20.0 20.0 140.00 20.6 75.0 100.0 44.0 34.0 2.0 HFHR/L 25-100-4T25 4.00 25.00 25.0 25.0 150.00 25.6 100.0 140.0 44.0 37.0 - HFHR/L 25-140-4T25 4.00 25.00 25.0 25.0 150.00 25.6 140.0 240.0 44.0 37.0 - HFHR/L 25-240-4T25 4.00 25.00 25.0 25.0 150.00 25.6 240.0 800.0 44.0 37.0 - HFHR/L 25-40-4T25 4.00 25.00 25.0 25.0 150.00 25.6 40.0 48.0 44.0 36.0 - HFHR/L 25-48-4T25 4.00 25.00 25.0 25.0 150.00 25.6 48.0 60.0 44.0 37.0 - HFHR/L 25-60-4T25 4.00 25.00 25.0 25.0 150.00 25.6 60.0 75.0 44.0 37.0 - HFHR/L 25-75-4T25 4.00 25.00 25.0 25.0 150.00 25.6 75.0 100.0 44.0 37.0 - Пластины DGN и GRIP 4 мм используются только с правосторонними державками, пластины HGPL 4 мм - с левосторонними. Руководство по эксплуатации, см. стр. E52-68. Минимальный врезной диаметр (2) Максимальный врезной диаметр Пластины, см.стр. HFPR/L (E35) HFPR/L (Полный радиус) (E35) GRIP (E36) GRIP (Полный радиус) (E37) DGN/DGNC/DGNM-C (E37) DGN/ DGNM-J/JS/JT (E38) HGPL (E39). ЗАП.ЧАСТИ Обозначение Винт Ключ HFHR/L-4T SR M6X16DIN912 HW 5.0 Диапазон врезания Г " HFHR/L-Q-25-4T12 HFHR/L-Q-29-4T12 D d Ограничение по расширению к центру (d) зависит от наружного диаметра (D), как указано в таблице. 25 1 29 1 226 0 246 0 E18 ISCAR
