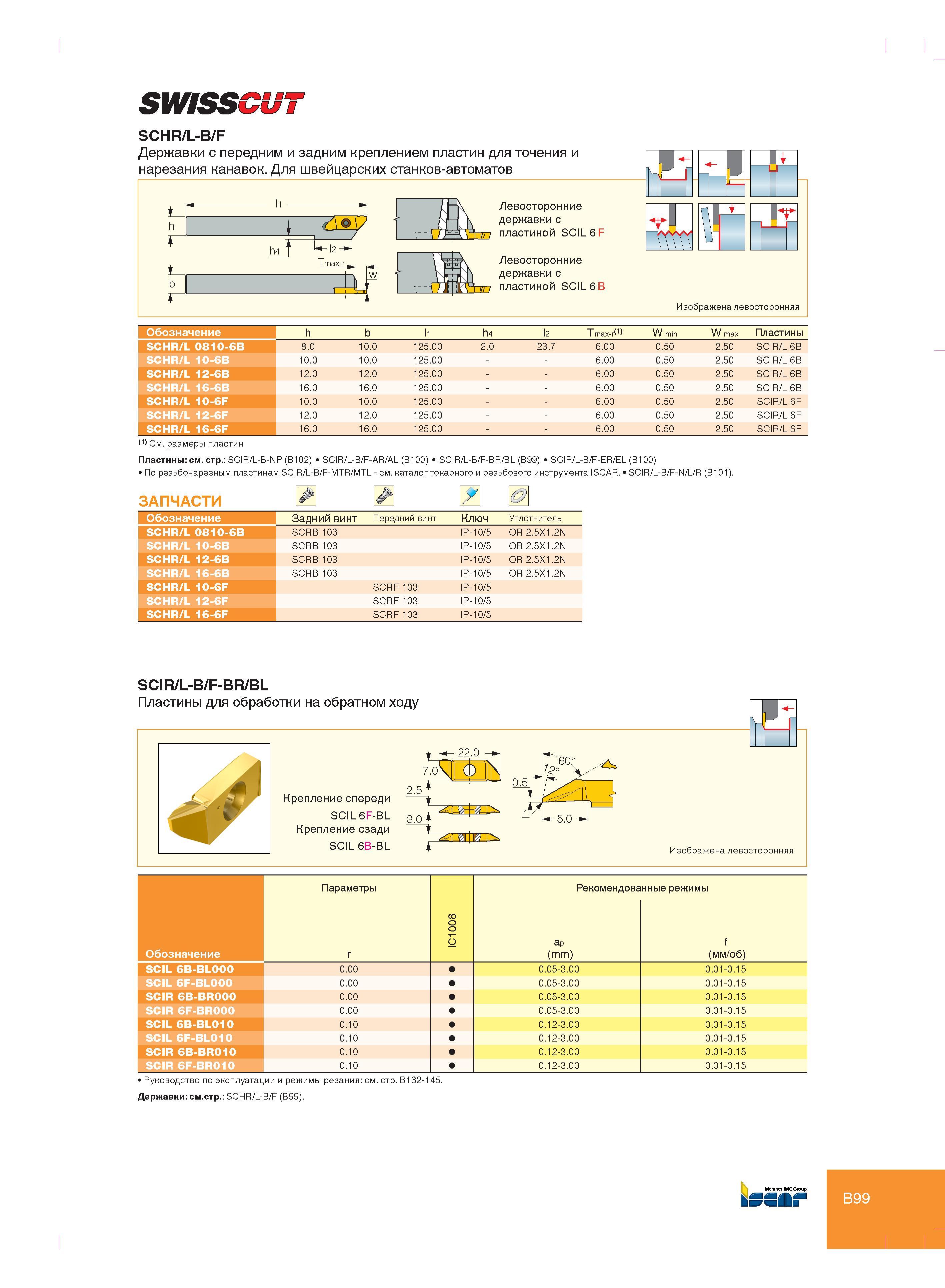

SWISSCUT SCHR/L-B/F Державки с передним и задним креплением пластин для точения и нарезания канавок. Для швейцарских станков-автоматов ВИЗ Левосторонние державки с пластиной SCIL 6 Левосторонние державки с пластиной SCIL 6 B В в Изображена левосторонняя Обозначение h b h4 l2 Tmax-r 1) W min W max Пластины SCHR/L 0810-6B 8.0 10.0 125.00 2.0 23.7 6.00 0.50 2.50 SCIR/L 6B SCHR/L 10-6B 10.0 10.0 125.00 6.00 0.50 2.50 SCIR/L 6B SCHR/L 12-6B 12.0 12.0 125.00 6.00 0.50 2.50 SCIR/L 6B SCHR/L 16-6B 16.0 16.0 125.00 6.00 0.50 2.50 SCIR/L 6B SCHR/L 10-6F 10.0 10.0 125.00 6.00 0.50 2.50 SCIR/L 6F SCHR/L 12-6F 12.0 12.0 125.00 6.00 0.50 2.50 SCIR/L 6F SCHR/L 16-6F 16.0 16.0 125.00 6.00 0.50 2.50 SCIR/L 6F См. размеры пластин Пластины см. стр. SCIR/L-B-NP (B102) SCIR/L-B/F-AR/AL (B100) SCIR/L-B/F-BR/BL (B99) SCIR/L-B/F-ER/EL (B100) По резьбонарезным пластинам SCIR/L-B/F-MTR/MTL - см. каталог токарного и резьбового инструмента ISCAR. SCIR/L-B/F-N/L/R (B101). ЗАПЧАСТИ Обозначение Задний винт Передний винт Ключ Уплотнитель SCHR/L 0810-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 10-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 12-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 16-6B SCRB 103 IP-10/5 OR 2.5X1.2N SCHR/L 10-6F SCRF 103 IP-10/5 SCHR/L 12-6F SCRF 103 IP-10/5 SCHR/L 16-6F SCRF 103 IP-10/5 SCIR/L-B/F-BR/BL Пластины для обработки на обратном ходу Крепление спереди SCIL6F-BL Крепление сзади SCIL6B-BL Изображена левосторонняя Обозначение Параметры IC1008 Рекомендованные режимы r pm) ra a f (мм/об) SCIL 6B-BL000 0.00 0.05-3.00 0.01-0.15 SCIL 6F-BL000 0.00 0.05-3.00 0.01-0.15 SCIR 6B-BR000 0.00 0.05-3.00 0.01-0.15 SCIR 6F-BR000 0.00 0.05-3.00 0.01-0.15 SCIL 6B-BL010 0.10 0.12-3.00 0.01-0.15 SCIL 6F-BL010 0.10 0.12-3.00 0.01-0.15 SCIR 6B-BR010 0.10 0.12-3.00 0.01-0.15 SCIR 6F-BR010 0.10 0.12-3.00 0.01-0.15 Руководство по эксплуатации и режимы резания см. стр. B132-145. Державки см.стр. SCHR/L-B/F (B99). Member IMC Group B99
