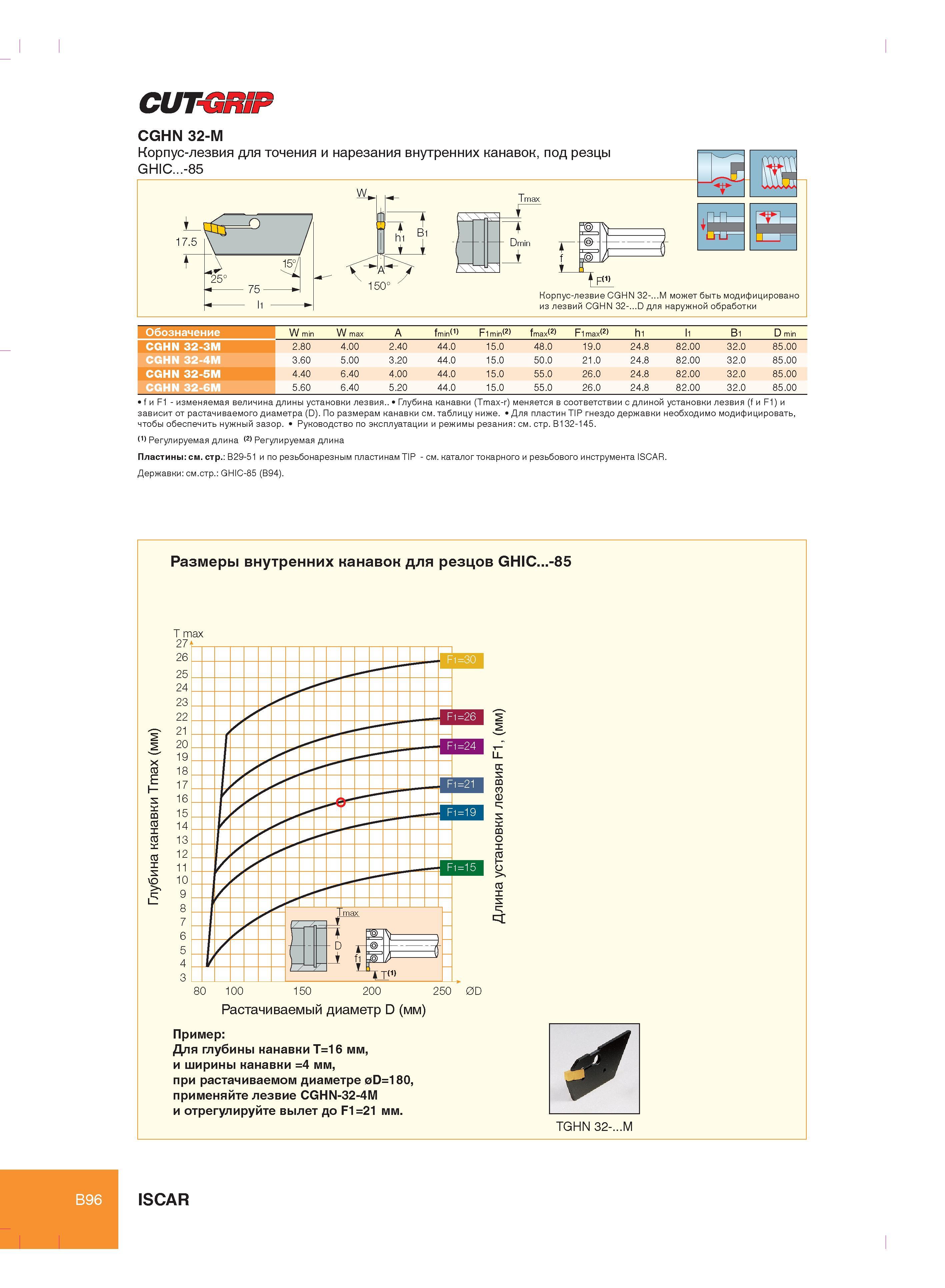

CUT urar CGHN 32-M Корпус-лезвия для точения и нарезания внутренних канавок, под резцы GHIC...-85 W Tmax hi I Bi 150° W w V\Г- L 1 Корпус-лезвие CGHN 32-...M может быть модифицировано из лезвий CGHN 32-...D для наружной обработки Обозначение W min W max A fmin(1) С E LL fmax(2) Fl max(2) hi Bi D min CGHN 32-3M 2.80 4.00 2.40 44.0 15.0 48.0 19.0 24.8 82.00 32.0 85.00 CGHN 32-4M 3.60 5.00 3.20 44.0 15.0 50.0 21.0 24.8 82.00 32.0 85.00 CGHN 32-5M 4.40 6.40 4.00 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00 CGHN 32-6M 5.60 6.40 5.20 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00 f и F1 - изменяемая величина длины установки лезвия.. Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). По размерам канавки см. таблицу ниже. Для пластин TIP гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. Руководство по эксплуатации и режимы резания см. стр. B132-145. Регулируемая длина (2) Регулируемая длина Пластины см. стр. B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR. Державки см.стр. GHIC-85 (B94). Размеры внутренних канавок для резцов GHIC...-85 T max х П5 m к в а н а к а н и VO у 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 IT yF, / / / Г I / 1 / F I / / f / _L У / - F Г L у / У T L_f max - T / ffl E i - / - D W IT - у fl w Ih 1 TX(1) 80 100 150 200 в з е и к в о н ант сту а н и с 250 0D Растачиваемый диаметр D (мм) Пример Для глубины канавки T=16 мм, и ширины канавки =4 мм, при растачиваемом диаметре 0D=18O, применяйте лезвие CGHN-32-4M и отрегулируйте вылет до F1=21 мм. TGHN 32-...M B96 ISCAR
