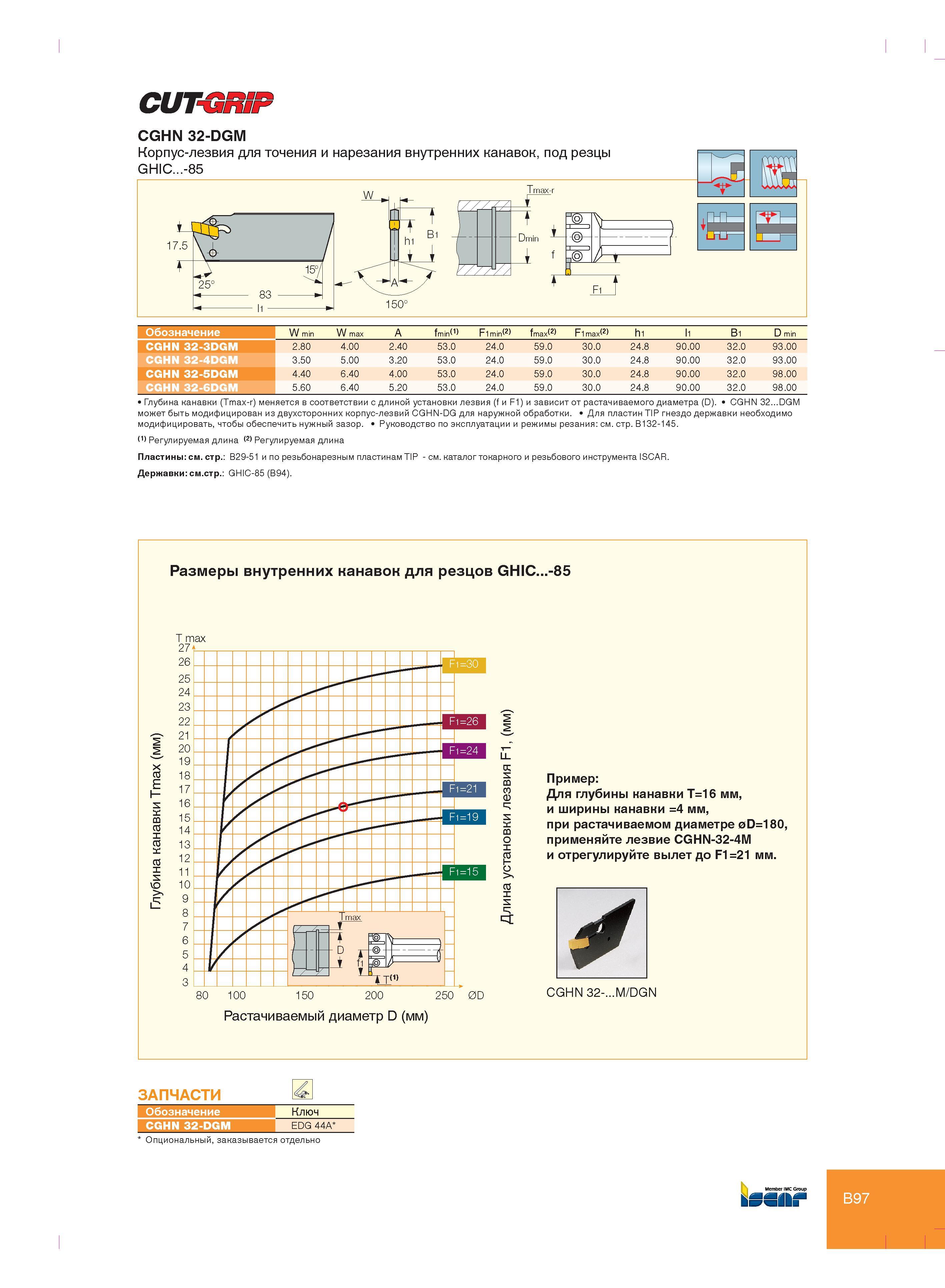

CUT-GRIP CGHN 32-DGM Обозначение W min W max A fmin(1) Fi min(2) fmax(2) Fi max(2) hi li Bi D min CGHN 32-3DGM 2.80 4.00 2.40 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00 CGHN 32-4DGM 3.50 5.00 3.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00 CGHN 32-5DGM 4.40 6.40 4.00 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00 CGHN 32-6DGM 5.60 6.40 5.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00 Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). CGHN 32...DGM может быть модифицирован из двухсторонних корпус-лезвий CGHN-DG для наружной обработки. Для пластин TIP гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. Руководство по эксплуатации и режимы резания см. стр. B132-145. Регулируемая длина (2) Регулируемая длина Пластины см. стр. B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR. Державки см.стр. GHIC-85 (B94). Размеры внутренних канавок для резцов GHIC...-85 X П5 Е ас m П5 I П5 ас П5 I х VO T max 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 f " s' r"F / . T - 1 / / rF I f / jc 34 - " 1 / m r"F 1 f / Г / У / l F Г / 5гв у Y 4 / / / / 1 max - T / В П с = у - D A -F - Y \p y rtD 80 100 150 200 250 0D со со CD X ас со 0 1 0 > П5 1 X с Пример Для глубины канавки T=16 мм, и ширины канавки =4 мм, при растачиваемом диаметре 0D=18O, применяйте лезвие CGHN-32-4M и отрегулируйте вылет до F1=21 мм. CGHN 32-...M/DGN Растачиваемый диаметр D (мм) ЗАПЧАСТИ Обозначение Ключ I CGHN 32-DGM EDG 44A Опциональный,заказывается отдельно Member IMC Group B97
