943 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F62

Каталог ISCAR 2008 Вращающийся инструмент Стр. F62 0943 Lab2u

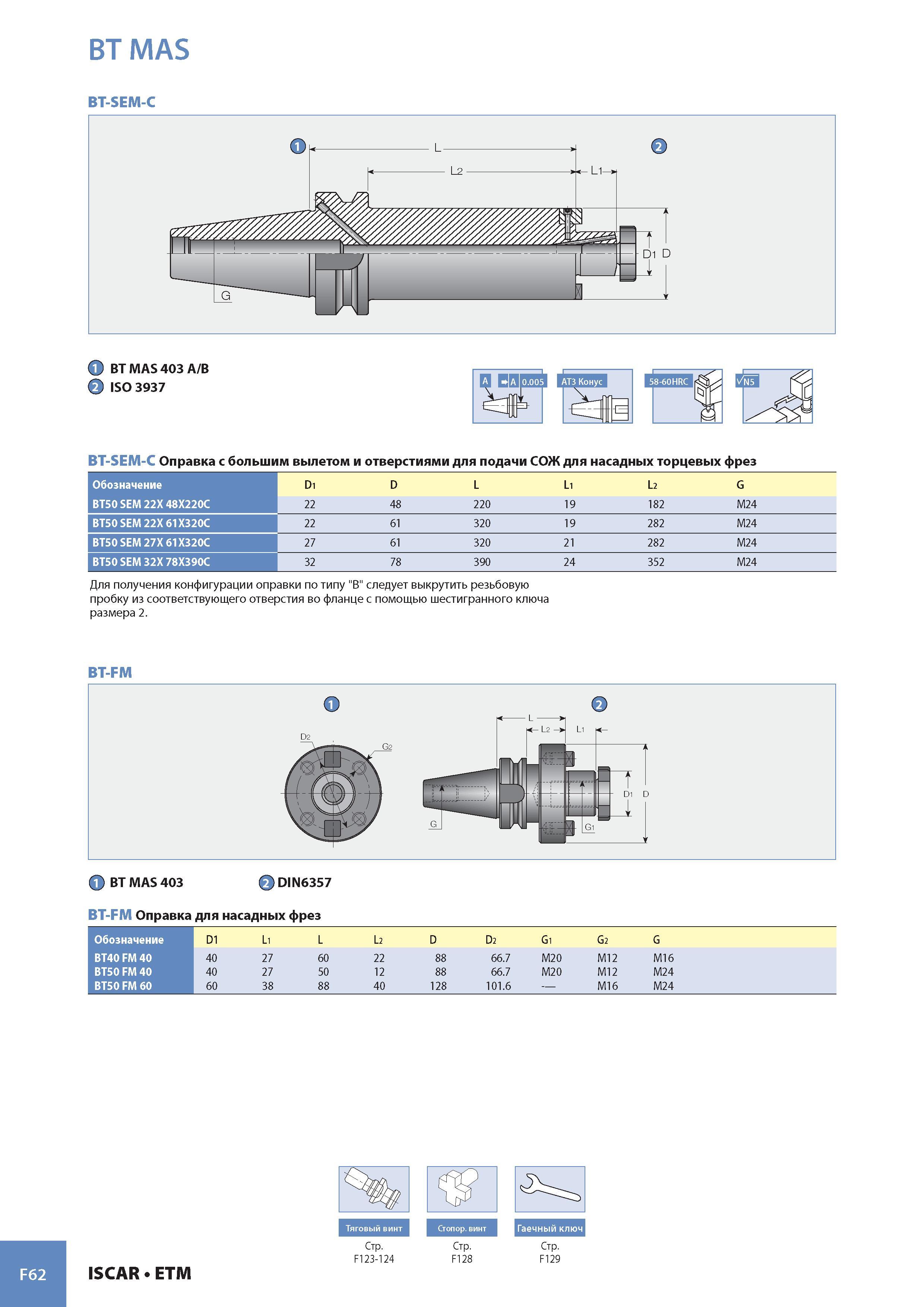

BT MAS BT-SEM-C F62 Гу BT MAS 403 A/B 2 ISO 3937 BT-SEM-C Оправка с большим вылетом и отверстиями для подачи СОЖ для насадных торцевых фрез Обозначение Di D L Li L2 g BT50 SEM 22X 48X220C 22 48 220 19 182 M24 BT50 SEM 22X 61X320C 22 61 320 19 282 M24 BT50 SEM 27X 61X320C 27 61 320 21 282 M24 BT50 SEM 32X 78X390C 32 78 390 24 352 M24 Для получения конфигурации оправки по типу "В" следует выкрутить резьбовую пробку из соответствующего отверстия во фланце с помощью шестигранного ключа размера 2. BT-FM 2 BT MAS 403 (2 DIN6357 BT-FM Оправка для насадных фрез Обозначение Di Li L L2 D D2 Gi G2 g BT40 FM 40 40 27 60 22 88 66.7 M20 M12 M16 BT50 FM 40 40 27 50 12 88 66.7 M20 M12 M24 BT50 FM 60 60 38 88 40 128 101.6 M16 M24 1 Тяговый винт 1 1 Стопор. винт 1 1 Гаечный ключ 1 Стр. Стр. Стр. F123-124 F128 F129 ISCAR ETM
