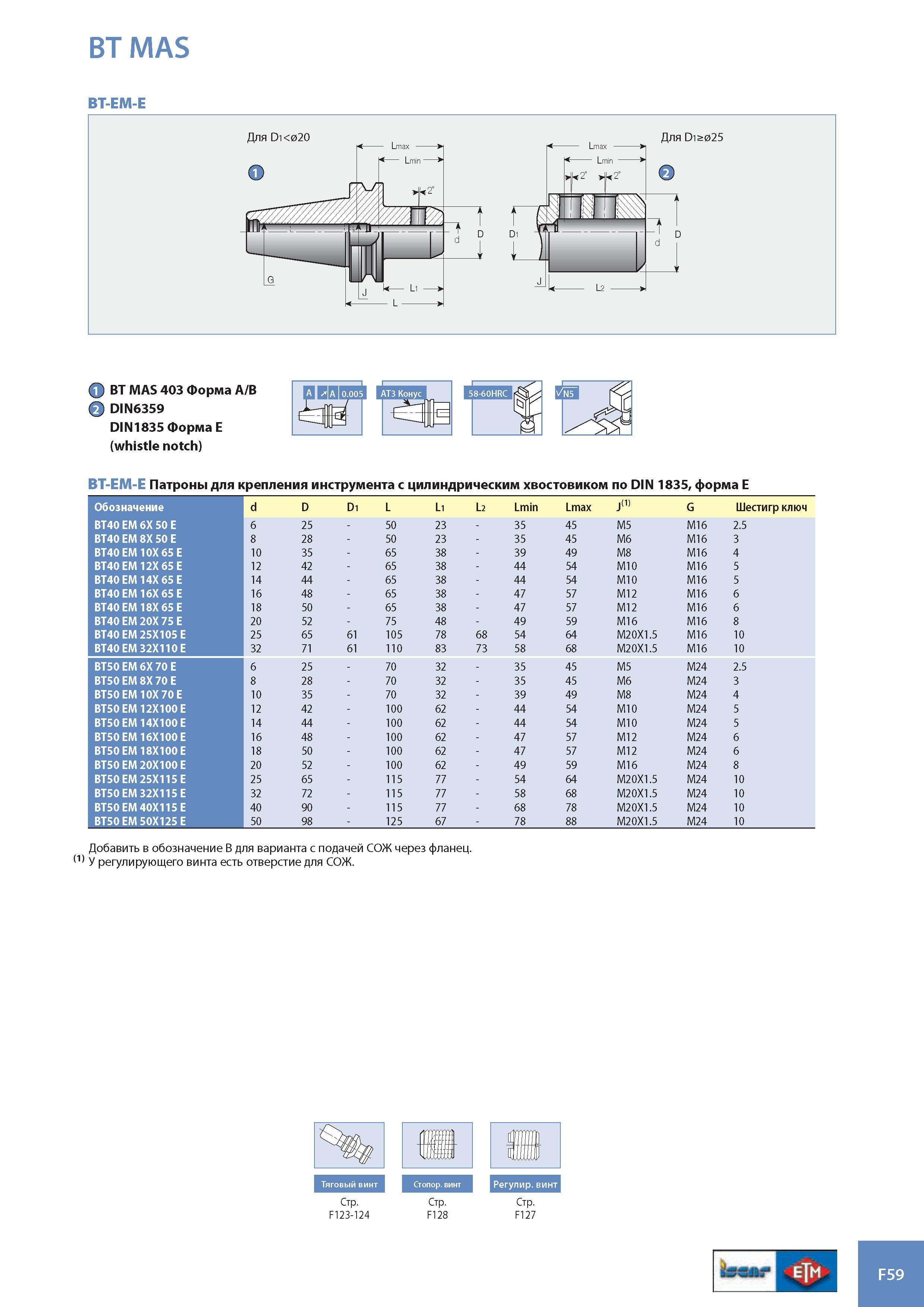

940 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F59

Каталог ISCAR 2008 Вращающийся инструмент Стр. F59 0940 Lab2u

BT MAS BT-EM-E BT MAS 403 Форма A/B 2) DIN6359 DIN1835 Форма E (whistle notch) BT-EM-E Патроны для крепления инструмента с цилиндрическим хвостовиком по DIN 1835, форма Е Обозначение d D Di L Li L2 Lmin Lmax J(i) g Шестигр ключ BT40 EM 6X 50 E 6 25 - 50 23 - 35 45 M5 M16 2.5 BT40 EM 8X 50 E 8 28 - 50 23 - 35 45 M6 M16 3 BT40 EM 10X 65 E 10 35 - 65 38 - 39 49 M8 M16 4 BT40 EM 12X 65 E 12 42 - 65 38 - 44 54 M10 M16 5 BT40 EM 14X 65 E 14 44 - 65 38 - 44 54 M10 M16 5 BT40 EM 16X 65 E 16 48 - 65 38 - 47 57 M12 M16 6 BT40 EM 18X 65 E 18 50 - 65 38 - 47 57 M12 M16 6 BT40 EM 20X 75 E 20 52 - 75 48 - 49 59 M16 M16 8 BT40 EM 25X105 E 25 65 61 105 78 68 54 64 M20X1.5 M16 10 BT40EM32X110E 32 71 61 110 83 73 58 68 M20X1.5 M16 10 BT50 EM 6X 70 E 6 25 - 70 32 - 35 45 M5 M24 2.5 BT50 EM 8X 70 E 8 28 - 70 32 - 35 45 M6 M24 3 BT50 EM 10X 70 E 10 35 - 70 32 - 39 49 M8 M24 4 BT50 EM 12X100 E 12 42 - 100 62 - 44 54 M10 M24 5 BT50EM14X100E 14 44 - 100 62 - 44 54 M10 M24 5 BT50EM16X100E 16 48 - 100 62 - 47 57 M12 M24 6 BT50EM18X100E 18 50 - 100 62 - 47 57 M12 M24 6 BT50EM20X100E 20 52 - 100 62 - 49 59 M16 M24 8 BT50 EM 25X115 E 25 65 - 115 77 - 54 64 M20X1.5 M24 10 BT50 EM 32X115 E 32 72 - 115 77 - 58 68 M20X1.5 M24 10 BT50 EM 40X115 E 40 90 - 115 77 - 68 78 M20X1.5 M24 10 BT50 EM 50X125 E 50 98 - 125 67 - 78 88 M20X1.5 M24 10 Добавить в обозначение В для варианта с подачей СОЖ через фланец. (1) У регулирующего винта есть отверстие для СОЖ. 1 Тяговый винт 1 1 Стопор. винт 1 1 Регулир. винт 1 Стр. Стр. Стр. F123-124 F128 F127 F59
