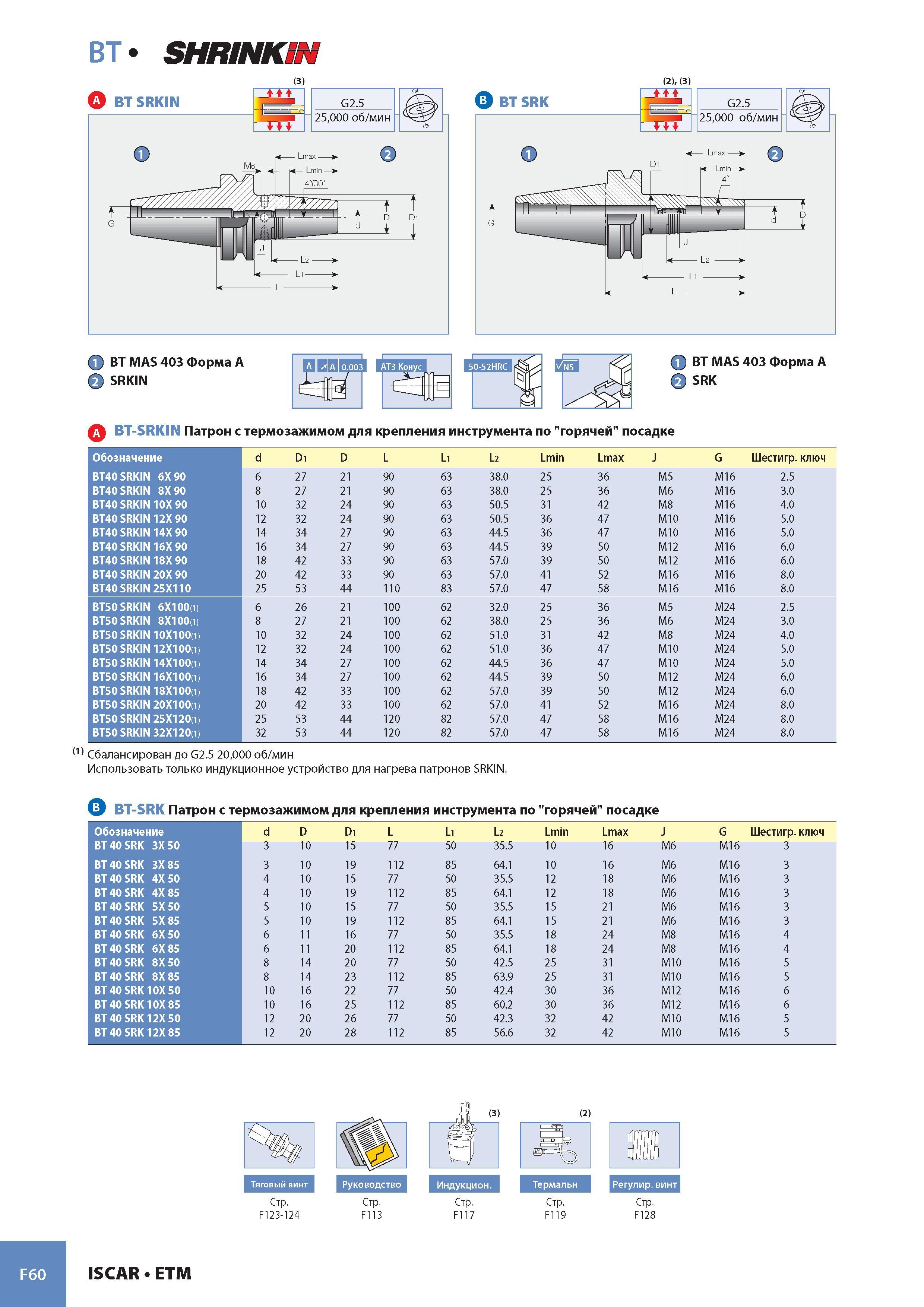

941 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.F60

Каталог ISCAR 2008 Вращающийся инструмент Стр. F60 0941 Lab2u

F60 (2), (3) в) BT SRK G2.5 77 25,000 об/мин BT SHRINKBSS A BT SRKIN 25,000 об/мин D Di D BT MAS 403 Форма A SRKIN BT MAS 403 Форма A SRK BT-SRKIN Патрон с термозажимом для крепления инструмента по "горячей" посадке Обозначение d Di D L Li L2 Lmin Lmax J G Шестигр. ключ BT40 SRKIN 6X 90 6 27 21 90 63 38.0 25 36 M5 M16 2.5 BT40 SRKIN 8X 90 8 27 21 90 63 38.0 25 36 M6 M16 3.0 BT40 SRKIN 10X 90 10 32 24 90 63 50.5 31 42 M8 M16 4.0 BT40 SRKIN 12X 90 12 32 24 90 63 50.5 36 47 M10 M16 5.0 BT40 SRKIN 14X 90 14 34 27 90 63 44.5 36 47 M10 M16 5.0 BT40 SRKIN 16X 90 16 34 27 90 63 44.5 39 50 M12 M16 6.0 BT40 SRKIN 18X 90 18 42 33 90 63 57.0 39 50 M12 M16 6.0 BT40 SRKIN 20X 90 20 42 33 90 63 57.0 41 52 M16 M16 8.0 BT40 SRKIN 25X110 25 53 44 110 83 57.0 47 58 M16 M16 8.0 BT50 SRKIN 6X100(1) 6 26 21 100 62 32.0 25 36 M5 M24 2.5 BT50 SRKIN 8X100(1) 8 27 21 100 62 38.0 25 36 M6 M24 3.0 BT50 SRKIN 10X100(1) 10 32 24 100 62 51.0 31 42 M8 M24 4.0 BT50 SRKIN 12X100(1) 12 32 24 100 62 51.0 36 47 M10 M24 5.0 BT50 SRKIN 14X100(1) 14 34 27 100 62 44.5 36 47 M10 M24 5.0 BT50 SRKIN 16X100(1) 16 34 27 100 62 44.5 39 50 M12 M24 6.0 BT50 SRKIN 18X100(1) 18 42 33 100 62 57.0 39 50 M12 M24 6.0 BT50 SRKIN 20X100(1) 20 42 33 100 62 57.0 41 52 M16 M24 8.0 BT50 SRKIN 25X120(1) 25 53 44 120 82 57.0 47 58 M16 M24 8.0 BT50 SRKIN 32X120(1) 32 53 44 120 82 57.0 47 58 M16 M24 8.0 (1) Сбалансирован до G2.5 20,000 об/мин Использовать только индукционное устройство для нагрева патронов SRKIN. BT-SRK Патрон с термозажимом для крепления инструмента по "горячей" посадке Обозначение d D Di L Li L2 Lmin Lmax J G Шестигр. ключ BT 40 SRK 3X 50 3 10 15 77 50 35.5 10 16 M6 M16 3 BT 40 SRK 3X 85 3 10 19 112 85 64.1 10 16 M6 M16 3 BT 40 SRK 4X 50 4 10 15 77 50 35.5 12 18 M6 M16 3 BT 40 SRK 4X 85 4 10 19 112 85 64.1 12 18 M6 M16 3 BT 40 SRK 5X 50 5 10 15 77 50 35.5 15 21 M6 M16 3 BT 40 SRK 5X 85 5 10 19 112 85 64.1 15 21 M6 M16 3 BT 40 SRK 6X 50 6 11 16 77 50 35.5 18 24 M8 M16 4 BT 40 SRK 6X 85 6 11 20 112 85 64.1 18 24 M8 M16 4 BT 40 SRK 8X 50 8 14 20 77 50 42.5 25 31 M10 M16 5 BT 40 SRK 8X 85 8 14 23 112 85 63.9 25 31 M10 M16 5 BT 40 SRK 10X 50 10 16 22 77 50 42.4 30 36 M12 M16 6 BT 40 SRK 10X 85 10 16 25 112 85 60.2 30 36 M12 M16 6 BT 40 SRK 12X 50 12 20 26 77 50 42.3 32 42 M10 M16 5 BT 40 SRK 12X 85 12 20 28 112 85 56.6 32 42 M10 M16 5 (3) (2) iiiii i D iiiii ) Тяговый винт Руководство Индукцион. Термальн Регулир. винт Стр. F123-124 Стр. F113 Стр. F117 Стр. F119 Стр. F128 ISCAR ETM
