830 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D15

Каталог ISCAR 2008 Вращающийся инструмент Стр. D15 0830 Lab2u

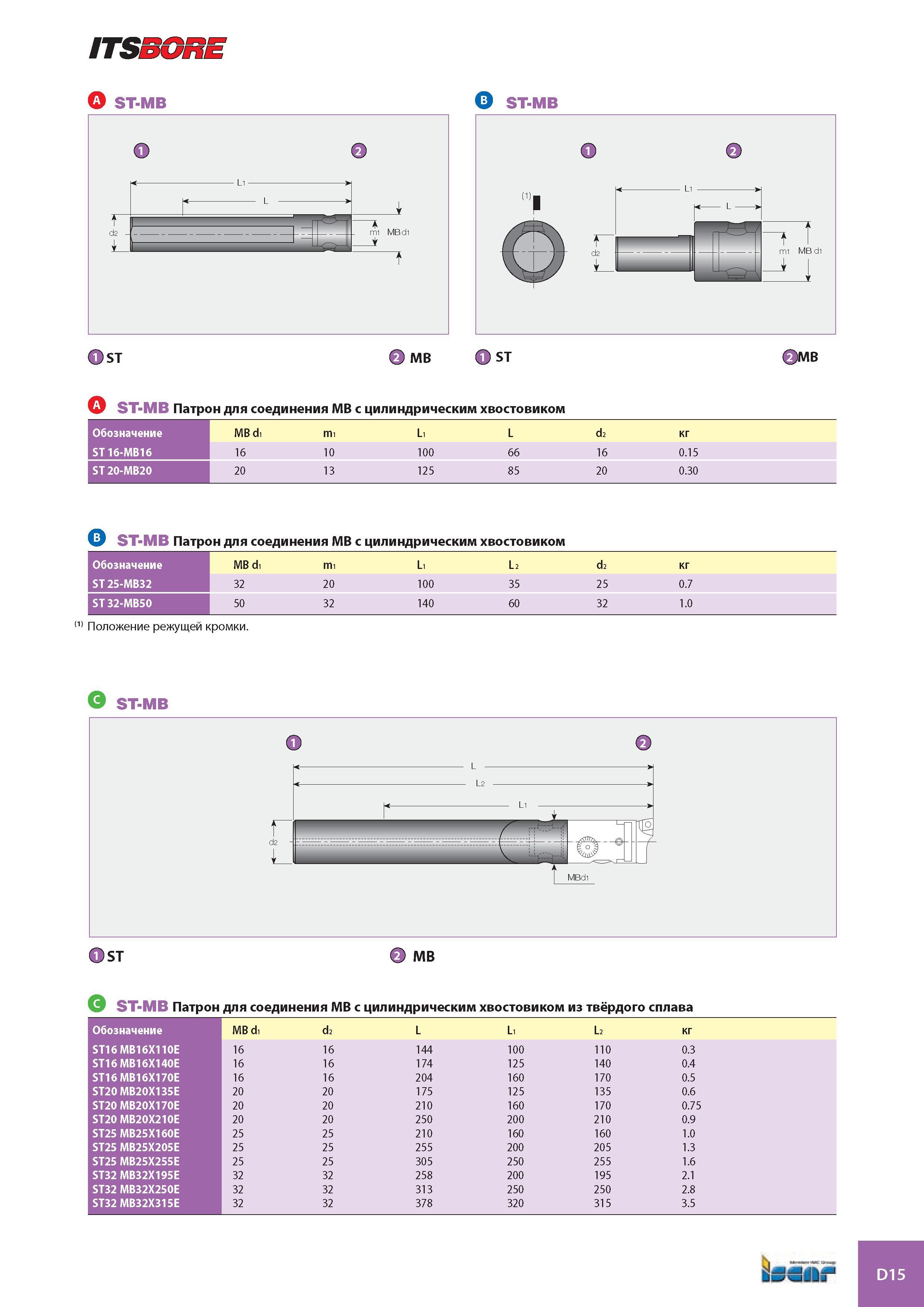

tTSEORE ST-MB ST-MB ST 6) MB ST fe)MB ST-MB Патрон для соединения МВ с цилиндрическим хвостовиком Обозначение ST 16-MB16 ST 20-MB20 MB d1 m1 L1 L d2 кг 16 10 100 66 16 0.15 20 13 125 85 20 0.30 ST-MB Патрон для соединения МВ с цилиндрическим хвостовиком MB d1 m1 L1 L2 d2 кг 32 20 100 35 25 0.7 50 32 140 60 32 1.0 Обозначение ST 25-MB32 ST 32-MB50 1) Положение режущей кромки. J>ST <2) MB ST-MB Патрон для соединения МВ с цилиндрическим хвостовиком из твёрдого сплава MB d1 d2 L L1 L2 кг 16 16 144 100 110 0.3 16 16 174 125 140 0.4 16 16 204 160 170 0.5 20 20 175 125 135 0.6 20 20 210 160 170 0.75 20 20 250 200 210 0.9 25 25 210 160 160 1.0 25 25 255 200 205 1.3 25 25 305 250 255 1.6 32 32 258 200 195 2.1 32 32 313 250 250 2.8 32 32 378 320 315 3.5 Обозначение ST16MB16X110E ST16MB16X140E ST16MB16X170E ST20 MB20X135E ST20MB20X170E ST20MB20X210E ST25MB25X160E ST25 MB25X205E ST25 MB25X255E ST32MB32X195E ST32MB32X250E ST32MB32X315E bur D15
