828 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D13

Каталог ISCAR 2008 Вращающийся инструмент Стр. D13 0828 Lab2u

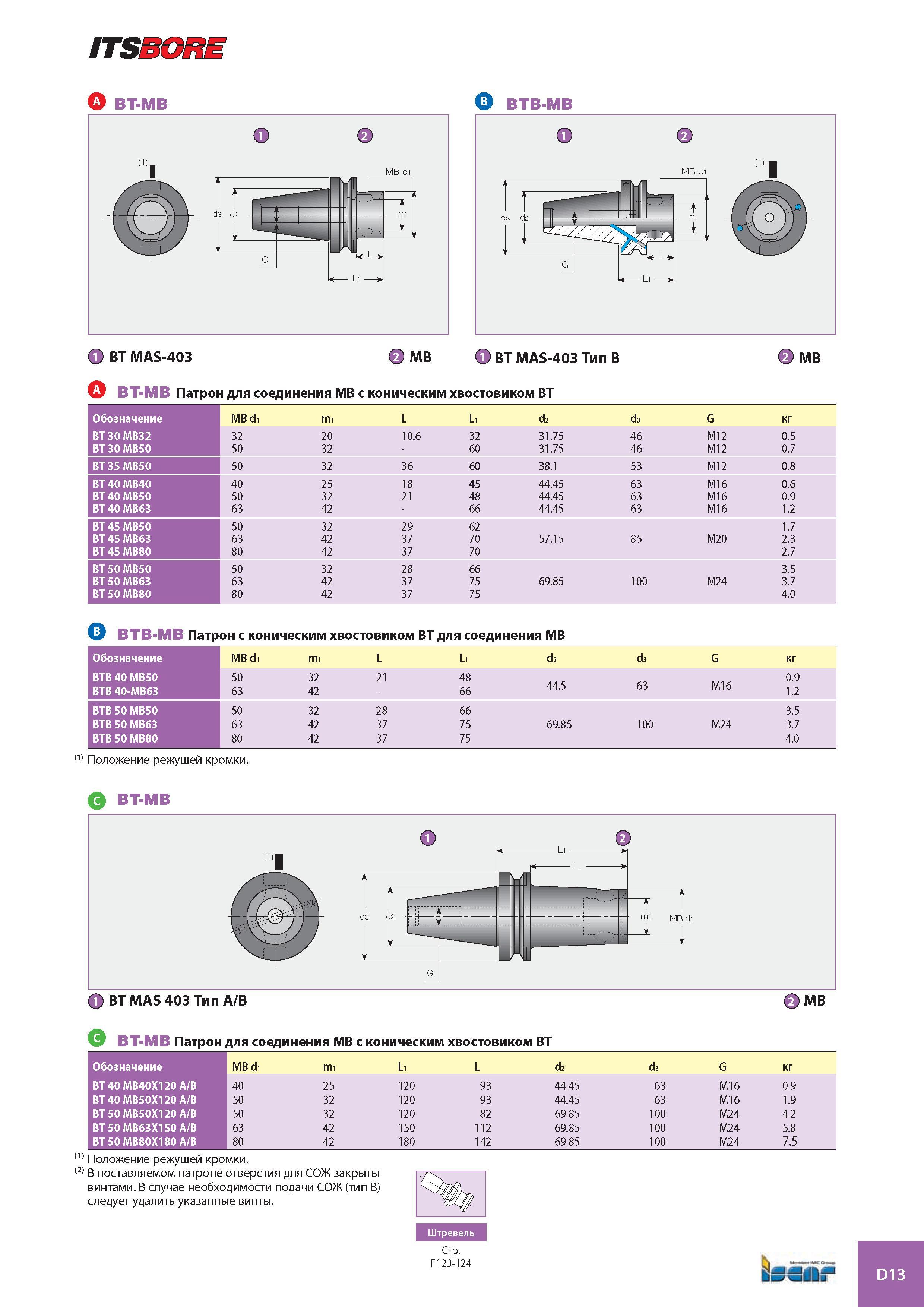

ITSSORE ft BT MAS-403 fe) MB <1> BT MAS-403 Тип B MB BT-MB Патрон для соединения МВ с коническим хвостовиком ВТ Обозначение MB di mi L Li d2 d3 G кг BT 30 MB32 32 20 10.6 32 31.75 46 M12 0.5 BT 30 MB50 50 32 - 60 31.75 46 M12 0.7 BT 35 MB50 50 32 36 60 38.1 53 M12 0.8 BT 40 MB40 40 25 18 45 44.45 63 M16 0.6 BT 40 MB50 50 32 21 48 44.45 63 M16 0.9 BT 40 MB63 63 42 - 66 44.45 63 M16 1.2 BT 45 MB50 50 32 29 62 1.7 BT 45 MB63 63 42 37 70 57.15 85 M20 2.3 BT 45 MB80 80 42 37 70 2.7 BT 50 MB50 50 32 28 66 3.5 BT 50 MB63 63 42 37 75 69.85 100 M24 3.7 BT 50 MB80 80 42 37 75 4.0 BTB-MB Патрон с коническим хвостовиком ВТ для соединения МВ MB di mi L Li d2 d3 G кг 50 32 21 48 0.9 63 42 66 44.5 63 M16 1.2 50 32 28 66 3.5 63 42 37 75 69.85 100 M24 3.7 80 42 37 75 4.0 Обозначение BTB 40 MB50 BTB 40-MB63 BTB 50 MB50 BTB 50 MB63 BTB 50 MB80 111 Положение режущей кромки. 5 BT-MB BT MAS 403 Тип A/B 2 MB BT-MB Патрон для соединения МВ с коническим хвостовиком ВТ Обозначение MB di mi Li L d2 d3 G кг BT 40 MB40X120 A/B 40 25 120 93 44.45 63 M16 0.9 BT 40 MB50X120 A/B 50 32 120 93 44.45 63 M16 1.9 BT 50 MB50X120 A/B 50 32 120 82 69.85 100 M24 4.2 BT 50 MB63X150 A/B 63 42 150 112 69.85 100 M24 5.8 BT 50 MB80X180 A/B 80 42 180 142 69.85 100 M24 7.5 (1) Положение режущей кромки. (2) В поставляемом патроне отверстия для СОЖ закрыты винтами. В случае необходимости подачи СОЖ (тип В) следует удалить указанные винты. Штревель Стр. F123-124
