832 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.D17

Каталог ISCAR 2008 Вращающийся инструмент Стр. D17 0832 Lab2u

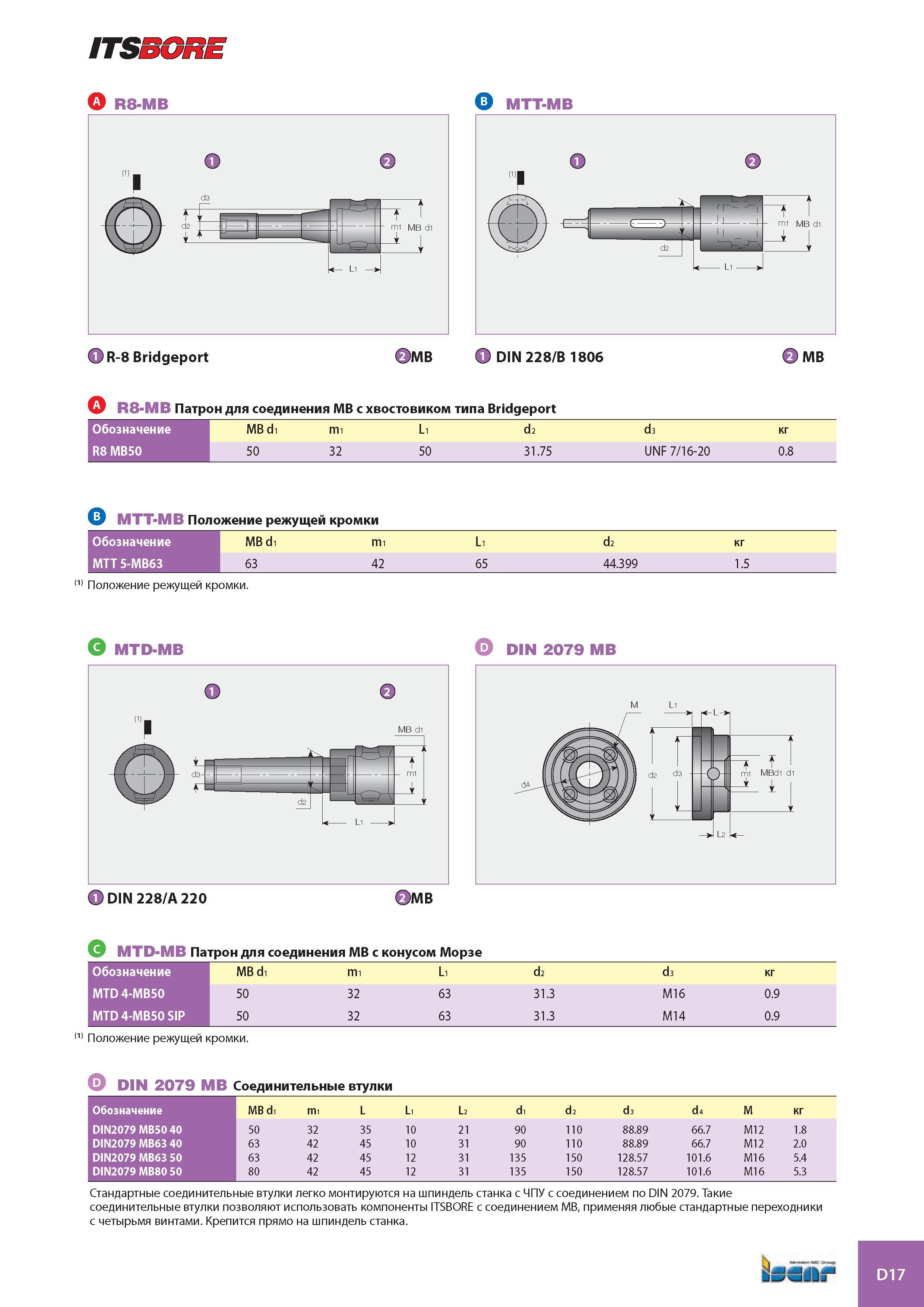

ITSSORE R8-MB MTT-MB "1 d3 , N d -д 2 H -г t 7 E Li > -b- 1 )R-8 Bridgeport fe)MB <0 DIN 228/B 1806 2 MB R8-MB Патрон для соединения МВ с хвостовиком типа Bridgeport Обозначение MB d1 m1 L1 d2 d3 кг R8 MB50 50 32 50 31.75 UNF 7/16-20 0.8 MTT-MB Положение режущей кромки Обозначение MB d1 m1 L1 d2 кг MTT 5-MB63 63 42 65 44.399 1.5 (1) Положение режущей кромки. MTD-MB DIN 2079 MB j>DIN 228/A 220 fe)MB MTD-MB Патрон для соединения МВ с конусом Морзе Обозначение MB d1 m1 L1 d2 d3 кг MTD 4-MB50 50 32 63 31.3 M16 0.9 MTD 4-MB50 SIP 50 32 63 31.3 M14 0.9 1) Положение режущей кромки. DIN 2079 MB Соединительные втулки Обозначение MB d1 m1 L L1 L2 d1 d2 d3 d4 M кг DIN2079 MB50 40 50 32 35 10 21 90 110 88.89 66.7 M12 1.8 DIN2079 MB63 40 63 42 45 10 31 90 110 88.89 66.7 M12 2.0 DIN2079 MB63 50 63 42 45 12 31 135 150 128.57 101.6 M16 5.4 DIN2079 MB80 50 80 42 45 12 31 135 150 128.57 101.6 M16 5.3 Стандартные соединительные втулки легко монтируются на шпиндель станка с ЧПУ с соединением по DIN 2079. Такие соединительные втулки позволяют использовать компоненты ITSBORE с соединением МВ, применяя любые стандартные переходники с четырьмя винтами. Крепится прямо на шпиндель станка. bur D17
