126 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B85 |
|||||

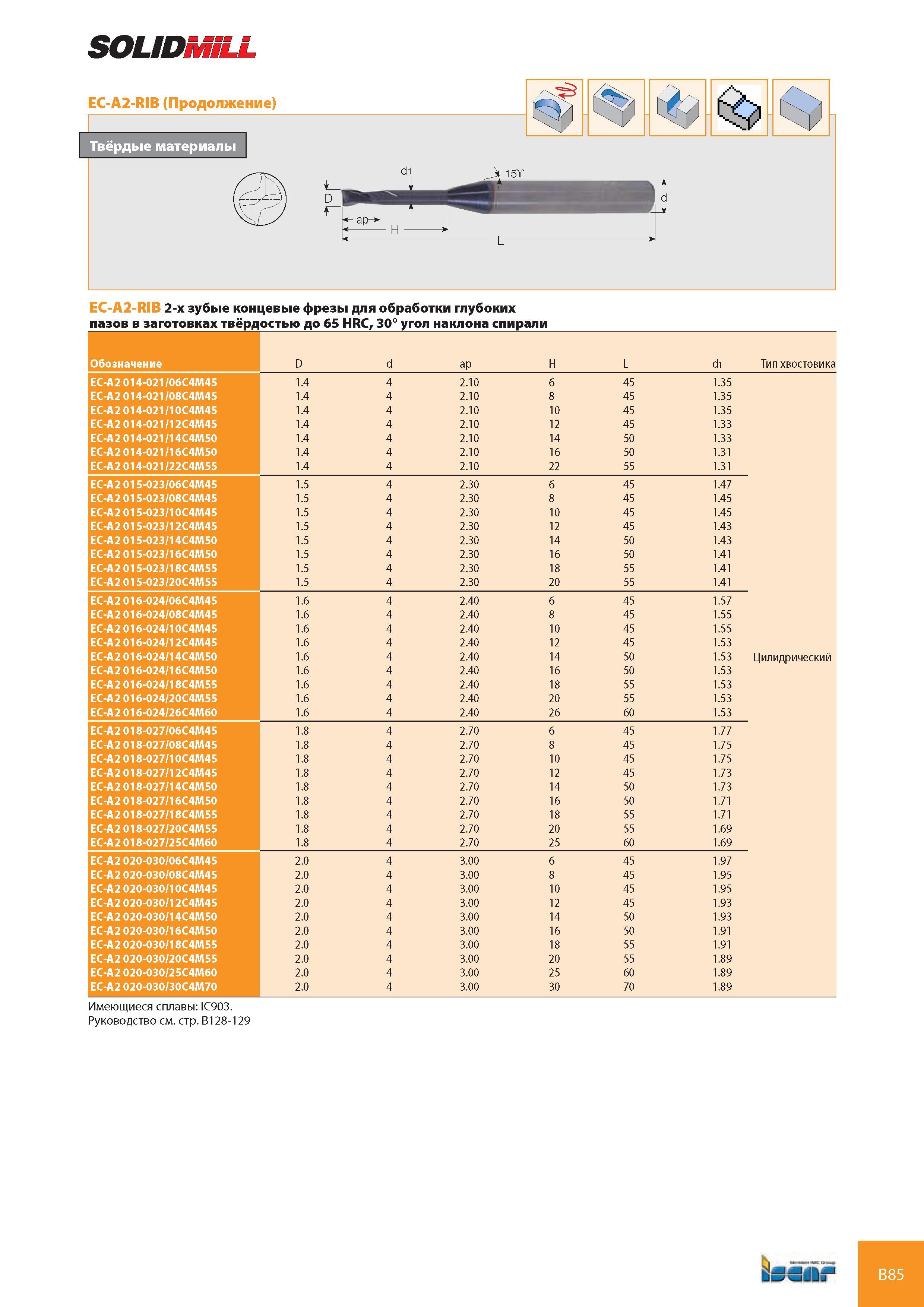

Каталог ISCAR 2008 Вращающийся инструмент Стр. B85 0126 Lab2u SOLIDMILL Ec-A2-RIB (Продолжение) С% 1 Твёрдые материалы Ec-A2-RIB 2-х зубые концевые фрезы для обработки глубоких пазов в заготовках твёрдостью до 65 HRc, 30° угол наклона спирали Обозначение D d ap H L d1 Тип хвостовика Ec-A2 014-021/06c4M45 1.4 4 2.10 6 45 1.35 Ec-A2 014-021/08c4M45 1.4 4 2.10 8 45 1.35 Ec-A2 014-021/10c4M45 1.4 4 2.10 10 45 1.35 Ec-A2 014-021/12c4M45 1.4 4 2.10 12 45 1.33 Ec-A2 014-021/14c4M50 1.4 4 2.10 14 50 1.33 Ec-A2 014-021/16c4M50 1.4 4 2.10 16 50 1.31 Ec-A2 014-021/22c4M55 1.4 4 2.10 22 55 1.31 Ec-A2 015-023/06c4M45 1.5 4 2.30 6 45 1.47 Ec-A2 015-023/08c4M45 1.5 4 2.30 8 45 1.45 Ec-A2 015-023/10c4M45 1.5 4 2.30 10 45 1.45 Ec-A2 015-023/12c4M45 1.5 4 2.30 12 45 1.43 Ec-A2 015-023/14c4M50 1.5 4 2.30 14 50 1.43 Ec-A2 015-023/16c4M50 1.5 4 2.30 16 50 1.41 Ec-A2 015-023/18c4M55 1.5 4 2.30 18 55 1.41 Ec-A2 015-023/20c4M55 1.5 4 2.30 20 55 1.41 Ec-A2 016-024/06c4M45 1.6 4 2.40 6 45 1.57 Ec-A2 016-024/08c4M45 1.6 4 2.40 8 45 1.55 Ec-A2 016-024/10c4M45 1.6 4 2.40 10 45 1.55 Ec-A2 016-024/12c4M45 1.6 4 2.40 12 45 1.53 Ec-A2 016-024/14c4M50 1.6 4 2.40 14 50 1.53 Цилидрический Ec-A2 016-024/16c4M50 1.6 4 2.40 16 50 1.53 Ec-A2 016-024/18c4M55 1.6 4 2.40 18 55 1.53 Ec-A2 016-024/20c4M55 1.6 4 2.40 20 55 1.53 Ec-A2 016-024/26c4M60 1.6 4 2.40 26 60 1.53 Ec-A2 018-027/06c4M45 1.8 4 2.70 6 45 1.77 Ec-A2 018-027/08c4M45 1.8 4 2.70 8 45 1.75 Ec-A2 018-027/10c4M45 1.8 4 2.70 10 45 1.75 Ec-A2 018-027/12c4M45 1.8 4 2.70 12 45 1.73 Ec-A2 018-027/14c4M50 1.8 4 2.70 14 50 1.73 Ec-A2 018-027/16c4M50 1.8 4 2.70 16 50 1.71 Ec-A2 018-027/18c4M55 1.8 4 2.70 18 55 1.71 Ec-A2 018-027/20c4M55 1.8 4 2.70 20 55 1.69 Ec-A2 018-027/25c4M60 1.8 4 2.70 25 60 1.69 Ec-A2 020-030/06c4M45 2.0 4 3.00 6 45 1.97 Ec-A2 020-030/08c4M45 2.0 4 3.00 8 45 1.95 Ec-A2 020-030/10c4M45 2.0 4 3.00 10 45 1.95 Ec-A2 020-030/12c4M45 2.0 4 3.00 12 45 1.93 Ec-A2 020-030/14c4M50 2.0 4 3.00 14 50 1.93 Ec-A2 020-030/16c4M50 2.0 4 3.00 16 50 1.91 Ec-A2 020-030/18c4M55 2.0 4 3.00 18 55 1.91 Ec-A2 020-030/20c4M55 2.0 4 3.00 20 55 1.89 Ec-A2 020-030/25c4M60 2.0 4 3.00 25 60 1.89 Ec-A2 020-030/30c4M70 2.0 4 3.00 30 70 1.89 Имеющиеся сплавы IC903. Руководство см. стр. B128-129 B85 |
|||||
