124 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B83

Каталог ISCAR 2008 Вращающийся инструмент Стр. B83 0124 Lab2u

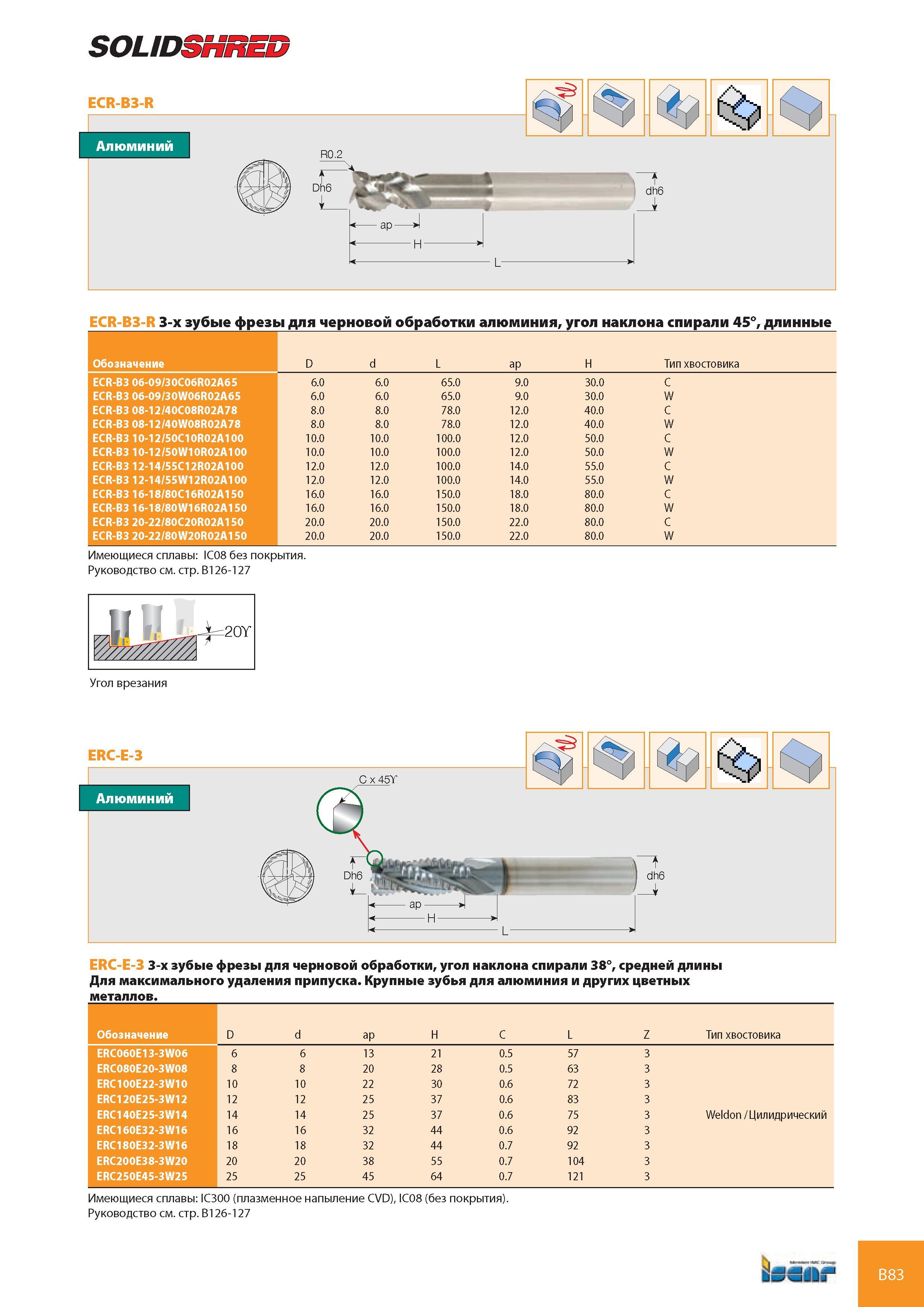

SOLID3HRED ECR-B3-R 3-х зубые фрезы для черновой обработки алюминия, угол наклона спирали 45°, длинные Обозначение D d L ap Н Тип хвостовика ECR-B3 06-09/30C06R02A65 6.0 6.0 65.0 9.0 30.0 C ECR-B3 06-09/30W06R02A65 6.0 6.0 65.0 9.0 30.0 W ECR-B3 08-12/40C08R02A78 8.0 8.0 78.0 12.0 40.0 C ECR-B3 08-12/40W08R02A78 8.0 8.0 78.0 12.0 40.0 W ECR-B3 10-12/50C10R02A100 10.0 10.0 100.0 12.0 50.0 C ECR-B3 10-12/50W10R02A100 10.0 10.0 100.0 12.0 50.0 W ECR-B3 12-14/55C12R02A100 12.0 12.0 100.0 14.0 55.0 C ECR-B3 12-14/55W12R02A100 12.0 12.0 100.0 14.0 55.0 W ECR-B3 16-18/80C16R02A150 16.0 16.0 150.0 18.0 80.0 C ECR-B3 16-18/80W16R02A150 16.0 16.0 150.0 18.0 80.0 W ECR-B3 20-22/80C20R02A150 20.0 20.0 150.0 22.0 80.0 C ECR-B3 20-22/80W20R02A150 20.0 20.0 150.0 22.0 80.0 W Имеющиеся сплавы IC08 без покрытия. Руководство см. стр. B126-127 Алюминий ERC-E-3 C x 45Y ERC-E-3 3-х зубые фрезы для черновой обработки, угол наклона спирали 38°, средней длины Для максимального удаления припуска. Крупные зубья для алюминия и других цветных металлов. Обозначение D d ap Н C L Z Тип хвостовика ERC060E13-3W06 6 6 13 21 0.5 57 3 ERC080E20-3W08 8 8 20 28 0.5 63 3 ERC100E22-3W10 10 10 22 30 0.6 72 3 ERC120E25-3W12 12 12 25 37 0.6 83 3 ERC140E25-3W14 14 14 25 37 0.6 75 3 Weldon /Цилидрический ERC160E32-3W16 16 16 32 44 0.6 92 3 ERC180E32-3W16 18 18 32 44 0.7 92 3 ERC200E38-3W20 20 20 38 55 0.7 104 3 ERC250E45-3W25 25 25 45 64 0.7 121 3 Имеющиеся сплавы IC300 (плазменное напыление CVD), IC08 (без покрытия). Руководство см. стр. B126-127 B83
