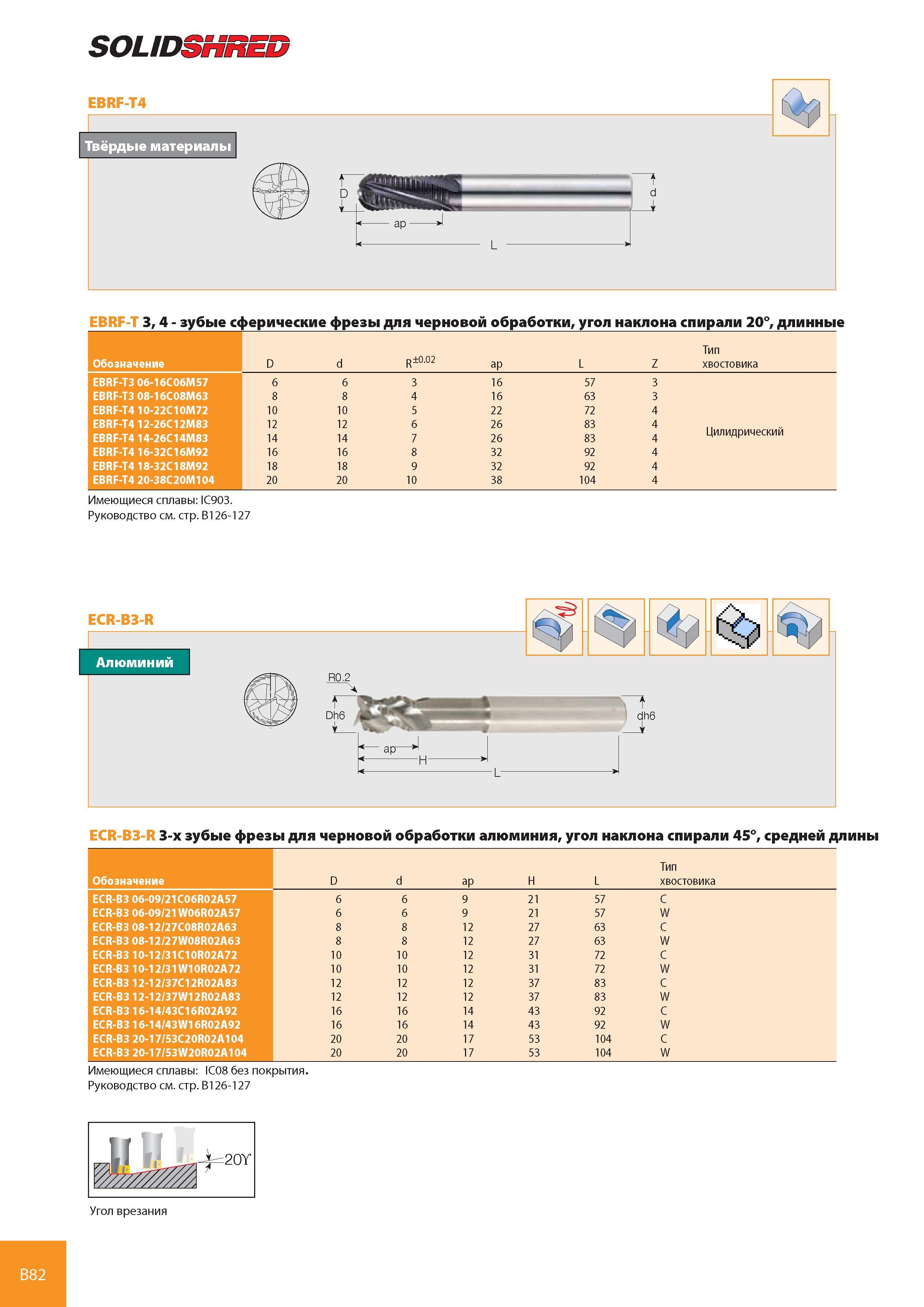

SOLIDSHRED EBRF-T4 Твёрдые материалы D й& d WS ,1 ар L EBRF-T 3, 4 - зубые сферические фрезы для черновой обработки, угол наклона спирали 20°, длинные D d Г±0.02 ap L Z Тип хвостовика 6 6 3 16 57 3 8 8 4 16 63 3 10 10 5 22 72 4 12 12 6 26 83 4 14 14 7 26 83 4 Цилидрический 16 16 8 32 92 4 18 18 9 32 92 4 20 20 10 38 104 4 Обозначение EBRF-T3 06-16C06M57 EBRF-T3 08-16C08M63 EBRF-T4 10-22C10M72 EBRF-T4 12-26C12M83 EBRF-T4 14-26C14M83 EBRF-T4 16-32C16M92 EBRF-T4 18-32C18M92 EBRF-T4 20-38C20M104 Имеющиеся сплавы IC903. Руководство см. стр. B126-127 ECR-B3-R 3-х зубые фрезы для черновой обработки алюминия, угол наклона спирали 45°, средней длины Обозначение D d ap Н L Тип хвостовика ECR-B3 06-09/21C06R02A57 6 6 9 21 57 C ECR-B3 06-09/21W06R02A57 6 6 9 21 57 W ECR-B3 08-12/27C08R02A63 8 8 12 27 63 C ECR-B3 08-12/27W08R02A63 8 8 12 27 63 W ECR-B3 10-12/31C10R02A72 10 10 12 31 72 C ECR-B3 10-12/31W10R02A72 10 10 12 31 72 W ECR-B3 12-12/37C12R02A83 12 12 12 37 83 C ECR-B3 12-12/37W12R02A83 12 12 12 37 83 W ECR-B3 16-14/43C16R02A92 16 16 14 43 92 C ECR-B3 16-14/43W16R02A92 16 16 14 43 92 W ECR-B3 20-17/53C20R02A104 20 20 17 53 104 C ECR-B3 20-17/53W20R02A104 20 20 17 53 104 W Имеющиеся сплавы IC08 без покрытия. Руководство см. стр. B126-127 B82
