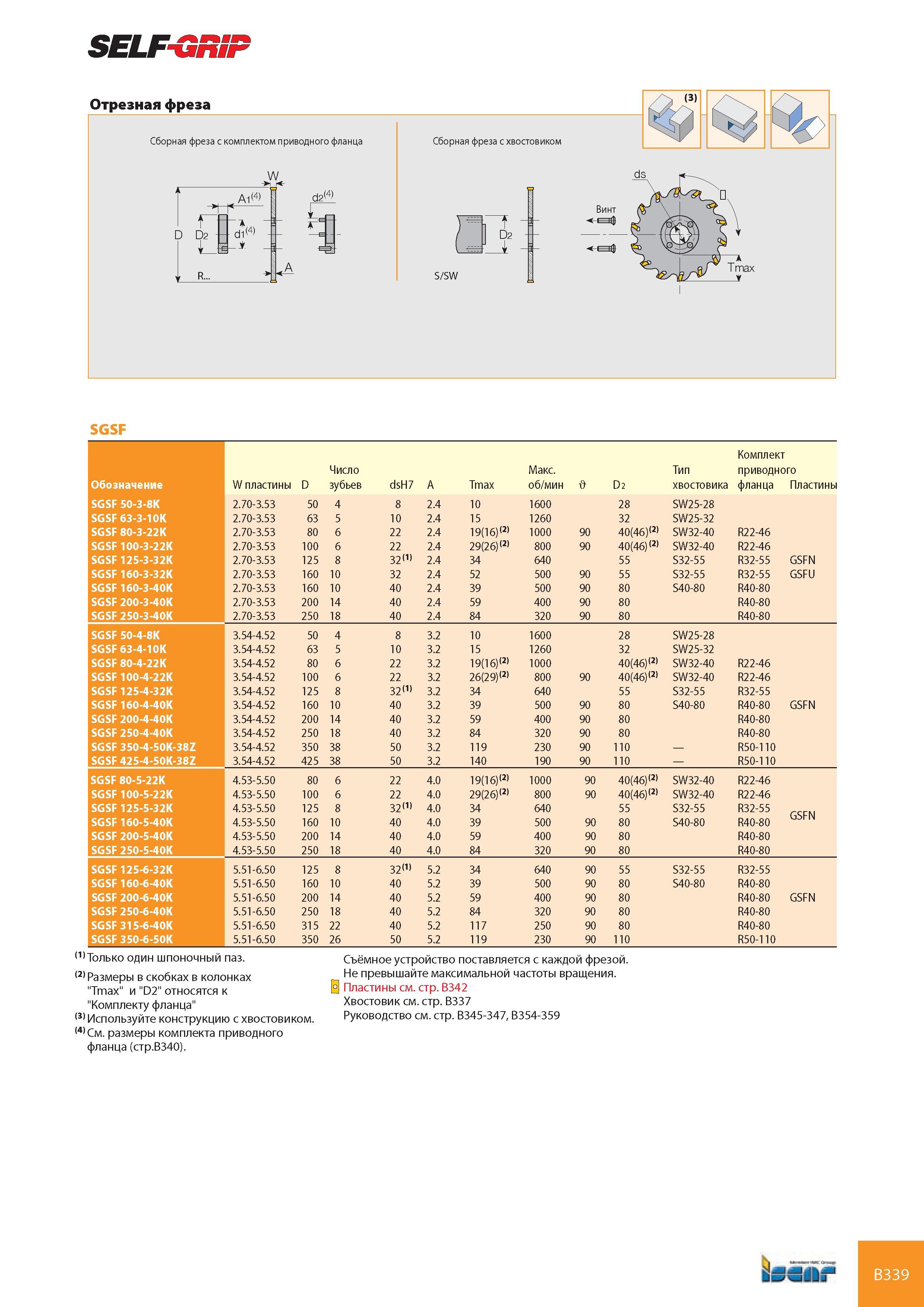

380 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B339

Каталог ISCAR 2008 Вращающийся инструмент Стр. B339 0380 Lab2u

SELF-GRIP SGSF Комплект Число Макс. Тип приводного Обозначение W пластины D зубьев dsH7 A Tmax об/мин 0 D2 хвостовика фланца Пластины SGSF 50-3-8K 2.70-3.53 50 4 8 2.4 10 1600 28 SW25-28 SGSF 63-3-10K 2.70-3.53 63 5 10 2.4 15 1260 32 SW25-32 SGSF 80-3-22K 2.70-3.53 80 6 22 2.4 19(16)121 1000 90 40(46)(2) SW32-40 R22-46 SGSF 100-3-22K 2.70-3.53 100 6 22 2.4 29(26)121 800 90 40(46)121 SW32-40 R22-46 SGSF 125-3-32K 2.70-3.53 125 8 32 2.4 34 640 55 S32-55 R32-55 GSFN SGSF 160-3-32K 2.70-3.53 160 10 32 2.4 52 500 90 55 S32-55 R32-55 GSFU SGSF 160-3-40K 2.70-3.53 160 10 40 2.4 39 500 90 80 S40-80 R40-80 SGSF 200-3-40K 2.70-3.53 200 14 40 2.4 59 400 90 80 R40-80 SGSF 250-3-40K 2.70-3.53 250 18 40 2.4 84 320 90 80 R40-80 SGSF 50-4-8K 3.54-4.52 50 4 8 3.2 10 1600 28 SW25-28 SGSF 63-4-10K 3.54-4.52 63 5 10 3.2 15 1260 32 SW25-32 SGSF 80-4-22K 3.54-4.52 80 6 22 3.2 19(16)121 1000 40(46)(2) SW32-40 R22-46 SGSF 100-4-22K 3.54-4.52 100 6 22 3.2 26(29)121 800 90 40(46)(2) SW32-40 R22-46 SGSF 125-4-32K 3.54-4.52 125 8 32(1) 3.2 34 640 55 S32-55 R32-55 SGSF 160-4-40K 3.54-4.52 160 10 40 3.2 39 500 90 80 S40-80 R40-80 GSFN SGSF 200-4-40K 3.54-4.52 200 14 40 3.2 59 400 90 80 R40-80 SGSF 250-4-40K 3.54-4.52 250 18 40 3.2 84 320 90 80 R40-80 SGSF 350-4-50K-38Z 3.54-4.52 350 38 50 3.2 119 230 90 110 R50-110 SGSF 425-4-50K-38Z 3.54-4.52 425 38 50 3.2 140 190 90 110 R50-110 SGSF 80-5-22K 4.53-5.50 80 6 22 4.0 19(16)121 1000 90 40(46)(2) SW32-40 R22-46 SGSF 100-5-22K 4.53-5.50 100 6 22 4.0 29(26)(2) 800 90 40(46)(2) SW32-40 R22-46 SGSF 125-5-32K 4.53-5.50 125 8 32(1) 4.0 34 640 55 S32-55 R32-55 GSFN SGSF 160-5-40K 4.53-5.50 160 10 40 4.0 39 500 90 80 S40-80 R40-80 SGSF 200-5-40K 4.53-5.50 200 14 40 4.0 59 400 90 80 R40-80 SGSF 250-5-40K 4.53-5.50 250 18 40 4.0 84 320 90 80 R40-80 SGSF 125-6-32K 5.51-6.50 125 8 32<1> 5.2 34 640 90 55 S32-55 R32-55 SGSF 160-6-40K 5.51-6.50 160 10 40 5.2 39 500 90 80 S40-80 R40-80 SGSF 200-6-40K 5.51-6.50 200 14 40 5.2 59 400 90 80 R40-80 SGSF 250-6-40K 5.51-6.50 250 18 40 5.2 84 320 90 80 R40-80 SGSF 315-6-40K 5.51-6.50 315 22 40 5.2 117 250 90 80 R40-80 SGSF 350-6-50K 5.51-6.50 350 26 50 5.2 119 230 90 110 R50-110 111 Только один шпоночный паз. 121 Размеры в скобках в колонках "Tmax" и "D2" относятся к "Комплекту фланца" 131 Используйте конструкцию с хвостовиком. 141 См. размеры комплекта приводного фланца (стр.В340). Съёмное устройство поставляется с каждой фрезой. Не превышайте максимальной частоты вращения. Пластины см. стр. B342 Хвостовик см. стр. B337 Руководство см. стр. B345-347, B354-359
