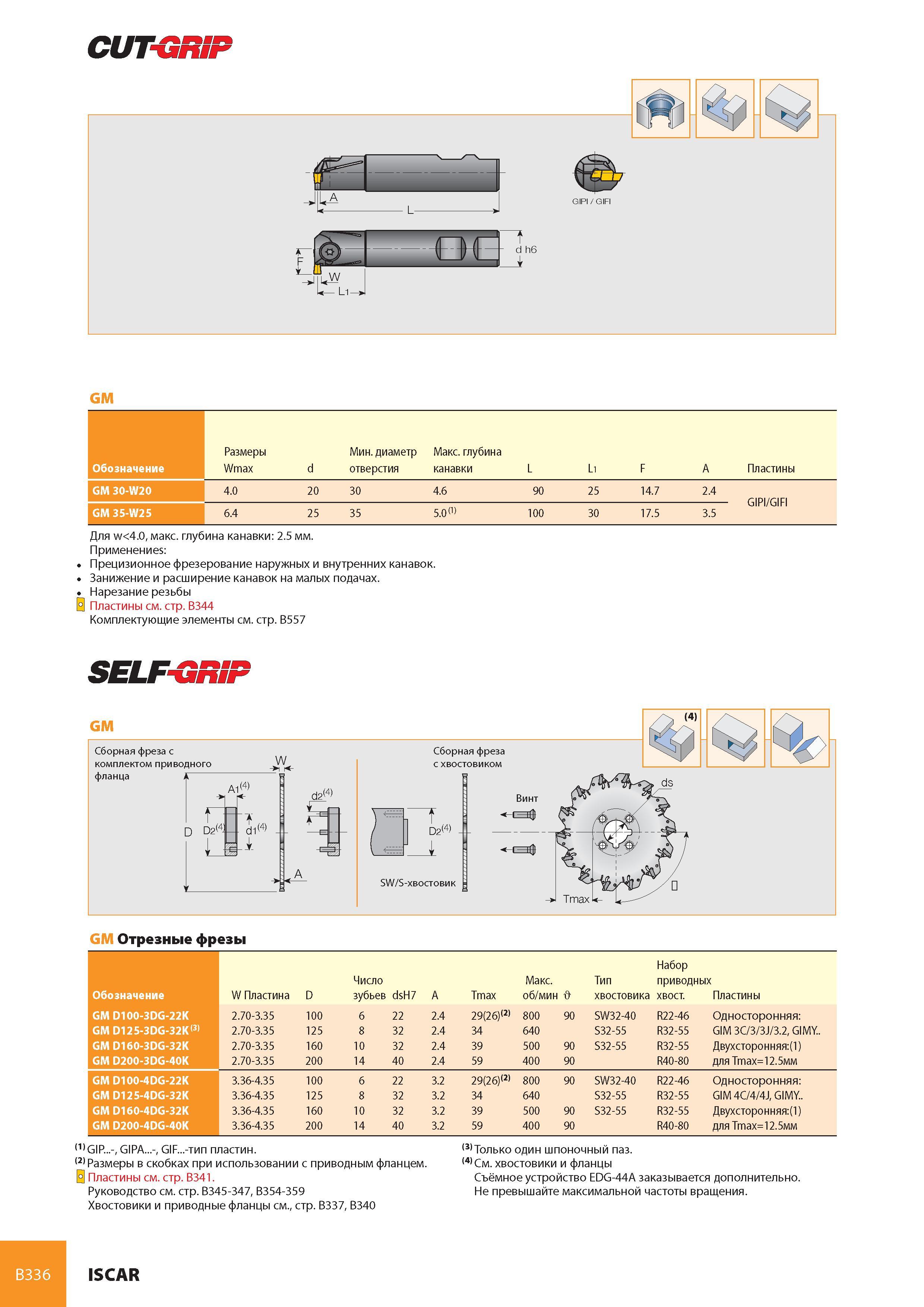

377 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B336

Каталог ISCAR 2008 Вращающийся инструмент Стр. B336 0377 Lab2u

CUT-GRiF JUA L > J-Ы- kj GIPI / GIFI GM Обозначение Размеры Wmax d Мин. диаметр отверстия Макс. глубина канавки L Li F A Пластины GM 30-W20 4.0 20 30 4.6 90 25 14.7 2.4 GIPI/GIFI GM 35-W25 6.4 25 35 5.0(1) 100 30 17.5 3.5 Для w<4.0, макс. глубина канавки 2.5 мм. Применениеs Прецизионное фрезерование наружных и внутренних канавок. Занижение и расширение канавок на малых подачах. Нарезание резьбы Пластины см. стр. B344 Комплектующие элементы см. стр. B557 SELF-GRIP GM Отрезные фрезы Набор Число Макс. Тип приводных W Пластина D зубьев dsH7 A Tmax об/мин О хвостовика хвост. Пластины GM D100-3DG-22K 2.70-3.35 100 6 22 2.4 29(26)121 800 90 SW32-40 R22-46 Односторонняя GM D125-3DG-32K131 2.70-3.35 125 8 32 2.4 34 640 S32-55 R32-55 GIM 3C/3/3J/3.2, GIMY.. GM D160-3DG-32K 2.70-3.35 160 10 32 2.4 39 500 90 S32-55 R32-55 Двухсторонняя:(1) GM D200-3DG-40K 2.70-3.35 200 14 40 2.4 59 400 90 R40-80 для Ттах=12.5мм GM D100-4DG-22K 3.36-4.35 100 6 22 3.2 29(26)121 800 90 SW32-40 R22-46 Односторонняя GM D125-4DG-32K 3.36-4.35 125 8 32 3.2 34 640 S32-55 R32-55 GIM 4C/4/4J, GIMY.. GM D160-4DG-32K 3.36-4.35 160 10 32 3.2 39 500 90 S32-55 R32-55 Двухсторонняя:(1) GM D200-4DG-40K 3.36-4.35 200 14 40 3.2 59 400 90 R40-80 для Ттах=12.5мм 111 GIP...-, GIPA...-, GIF...-тип пластин. 121 Размеры в скобках при использовании с приводным фланцем. Ц Пластины см. стр. B341. Руководство см. стр. B345-347, B354-359 Хвостовики и приводные фланцы см., стр. B337, B340 131 Только один шпоночный паз. 141 См. хвостовики и фланцы Съёмное устройство EDG-44A заказывается дополнительно. Не превышайте максимальной частоты вращения. B336 ISCAR
