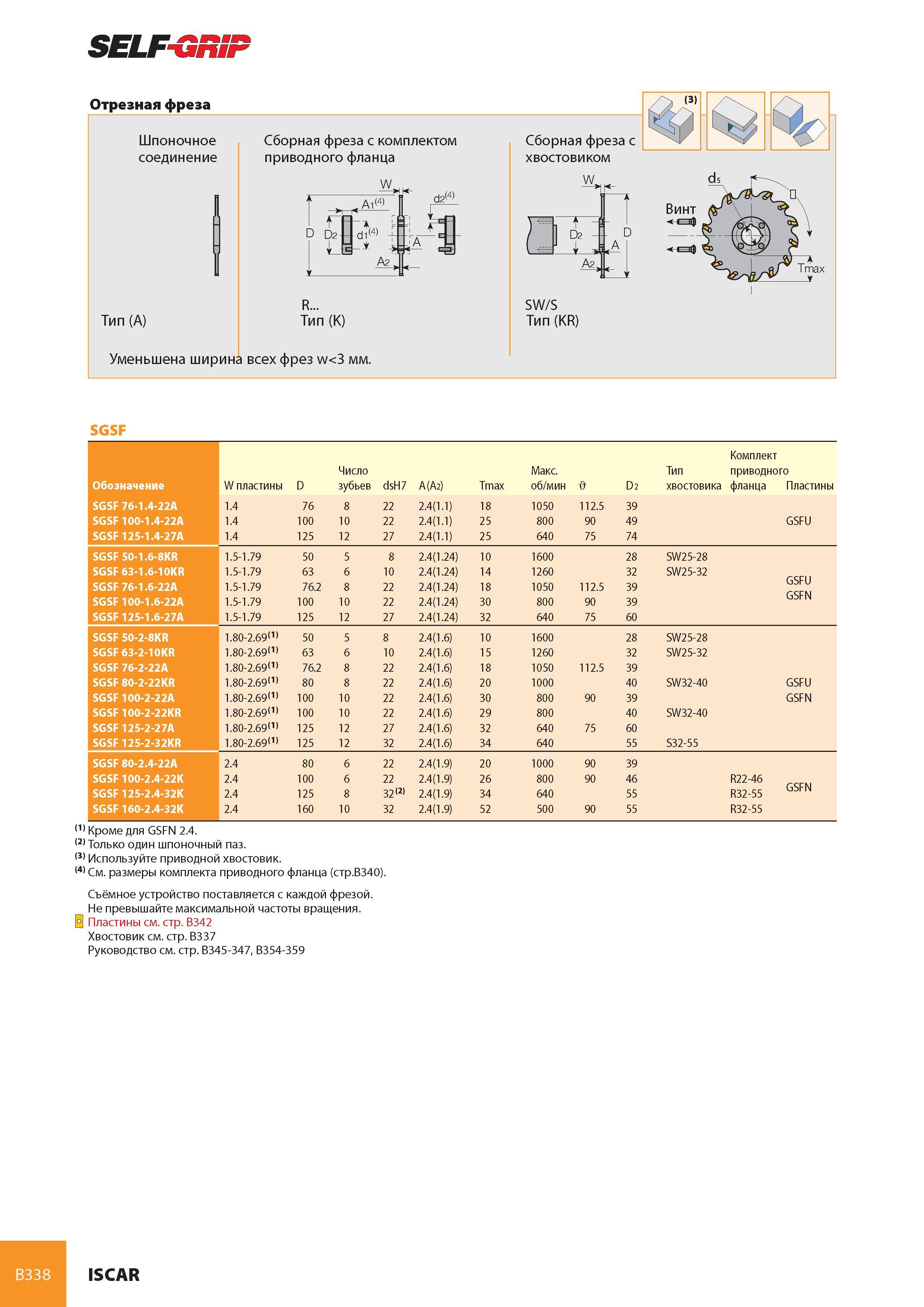

379 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B338

Каталог ISCAR 2008 Вращающийся инструмент Стр. B338 0379 Lab2u

SELF-GRIP SGSF Обозначение SGSF 76-1.4-22A SGSF 100-1.4-22A SGSF 125-1.4-27A SGSF 50-1.6-8KR SGSF 63-1.6-10KR SGSF 76-1.6-22A SGSF 100-1.6-22A SGSF 125-1.6-27A SGSF 50-2-8KR SGSF 63-2-10KR SGSF 76-2-22A SGSF 80-2-22KR SGSF 100-2-22A SGSF 100-2-22KR SGSF 125-2-27A SGSF 125-2-32KR SGSF 80-2.4-22A SGSF 100-2.4-22K SGSF 125-2.4-32K SGSF 160-2.4-32K Комплект Число Макс. Тип приводного W пластины D зубьев dsH7 A(A2) Tmax об/мин О D2 хвостовика фланца Пластины 1.4 76 8 22 2.4(1.1) 18 1050 112.5 39 1.4 100 10 22 2.4(1.1) 25 800 90 49 GSFU 1.4 125 12 27 2.4(1.1) 25 640 75 74 1.5-1.79 50 5 8 2.4(1.24) 10 1600 28 SW25-28 1.5-1.79 63 6 10 2.4(1.24) 14 1260 32 SW25-32 1.5-1.79 76.2 8 22 2.4(1.24) 18 1050 112.5 39 GSFU 1.5-1.79 100 10 22 2.4(1.24) 30 800 90 39 GSFN 1.5-1.79 125 12 27 2.4(1.24) 32 640 75 60 1.80-2.69111 50 5 8 2.4(1.6) 10 1600 28 SW25-28 1.80-2.69111 63 6 10 2.4(1.6) 15 1260 32 SW25-32 1.80-2.69111 76.2 8 22 2.4(1.6) 18 1050 112.5 39 1.80-2.69111 80 8 22 2.4(1.6) 20 1000 40 SW32-40 GSFU 1.80-2.69111 100 10 22 2.4(1.6) 30 800 90 39 GSFN 1.80-2.69111 100 10 22 2.4(1.6) 29 800 40 SW32-40 1.80-2.69111 125 12 27 2.4(1.6) 32 640 75 60 1.80-2.69111 125 12 32 2.4(1.6) 34 640 55 S32-55 2.4 80 6 22 2.4(1.9) 20 1000 90 39 2.4 100 6 22 2.4(1.9) 26 800 90 46 R22-46 2.4 125 8 32121 2.4(1.9) 34 640 55 R32-55 GSFN 2.4 160 10 32 2.4(1.9) 52 500 90 55 R32-55 111 Кроме для GSFN 2.4. 121 Только один шпоночный паз. 131 Используйте приводной хвостовик. 141 См. размеры комплекта приводного фланца (стр.В340). Съёмное устройство поставляется с каждой фрезой. Не превышайте максимальной частоты вращения. Пластины см. стр. B342 Хвостовик см. стр. B337 Руководство см. стр. B345-347, B354-359 B338 ISCAR
