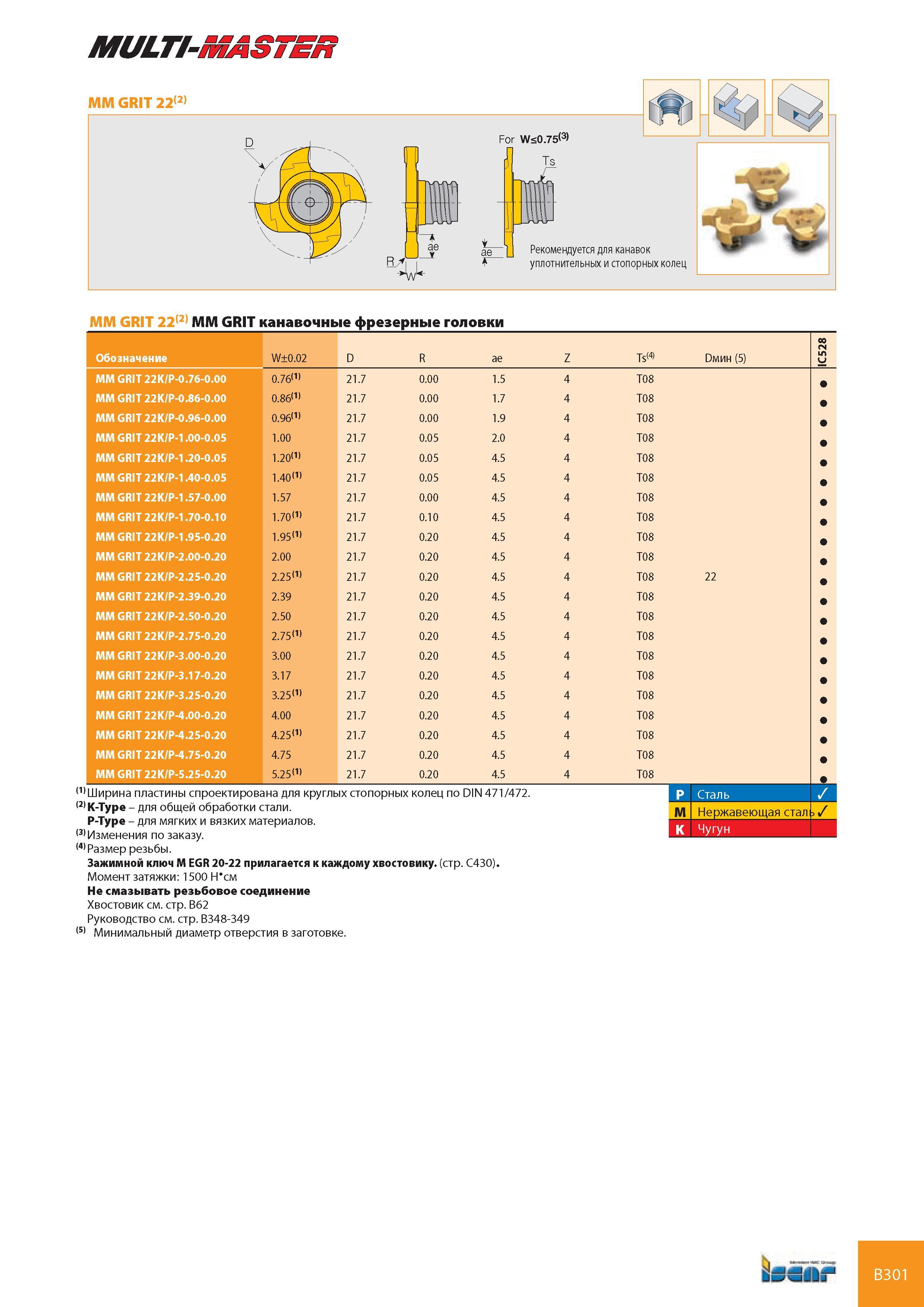

MULTI-MASTER ММ GRIT 22(2) For W<0.75<3> Рекомендуется для канавок уплотнительных и стопорных колец ММ GRIT 22(2) ММ GRIT канавочные фрезерные головки Обозначение W±0.02 D R ae Z Ts(4) Dмин (5) 8 2 5 IC ММ GRIT 22K/P-0.76-0.00 0.76(1) 21.7 0.00 1.5 4 T08 ММ GRIT 22K/P-0.86-0.00 0.86(1) 21.7 0.00 1.7 4 T08 ММ GRIT 22K/P-0.96-0.00 0.96(1) 21.7 0.00 1.9 4 T08 ММ GRIT 22K/P-1.00-0.05 1.00 21.7 0.05 2.0 4 T08 ММ GRIT 22K/P-1.20-0.05 1.20(1) 21.7 0.05 4.5 4 T08 ММ GRIT 22K/P-1.40-0.05 1.40(1) 21.7 0.05 4.5 4 T08 ММ GRIT 22K/P-1.57-0.00 1.57 21.7 0.00 4.5 4 T08 ММ GRIT 22K/P-1.70-0.10 1.70(1) 21.7 0.10 4.5 4 T08 ММ GRIT 22K/P-1.95-0.20 1.95(1) 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-2.00-0.20 2.00 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-2.25-0.20 2.25(1) 21.7 0.20 4.5 4 T08 22 ММ GRIT 22K/P-2.39-0.20 2.39 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-2.50-0.20 2.50 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-2.75-0.20 2.75(1) 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-3.00-0.20 3.00 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-3.17-0.20 3.17 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-3.25-0.20 3.25(1) 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-4.00-0.20 4.00 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-4.25-0.20 4.25(1) 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-4.75-0.20 4.75 21.7 0.20 4.5 4 T08 ММ GRIT 22K/P-5.25-0.20 5.25(1) 21.7 0.20 4.5 4 T08 (1) Ширина пластины спроектирована для круглых стопорных колец по DIN 471/472. (2) K-Type - для общей обработки стали. P-Type - для мягких и вязких материалов. (3) Изменения по заказу. (4) Размер резьбы. Зажимной ключ M EGR 20-22 прилагается к каждому хвостовику. (стр. C430). Момент затяжки 1500 НЧм Не смазывать резьбовое соединение Хвостовик см. стр. B62 Руководство см. стр. B348-349 (5) Минимальный диаметр отверстия в заготовке. 1 P Сталь m1 Нержавеющая стал) K Чугун B301
