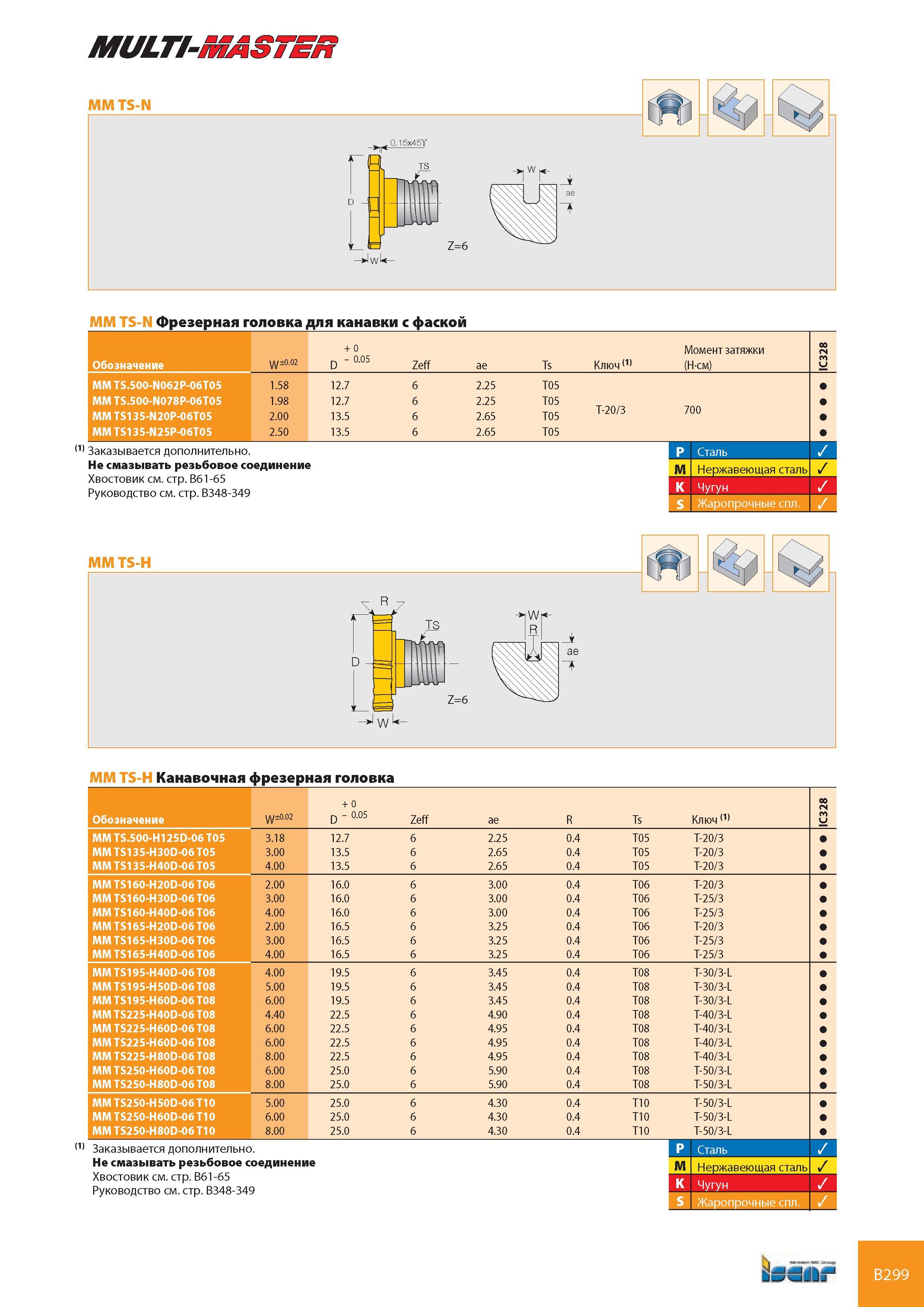

340 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B299 |
|||||
Каталог ISCAR 2008 Вращающийся инструмент Стр. B299 0340 Lab2u MULTI-MASTER ММ TS-N Фрезерная головка для канавки с фаской Обозначение W±0.02 D 1 + О U1 Zeff ae Ts Ключ (1) Момент затяжки (Н-см) 8 2 3 IC ММ TS.500-N062P-06T05 1.58 12.7 6 2.25 T05 ММ TS.500-N078P-06T05 1.98 12.7 6 2.25 T05 ММ TS135-N20P-06T05 2.00 13.5 6 2.65 T05 T-20/3 700 ММ TS135-N25P-06T05 2.50 13.5 6 2.65 T05 (1) Заказывается дополнительно. Не смазывать резьбовое соединение Хвостовик см. стр. B61-65 Руководство см. стр. B348-349 P Сталь M Нержавеющая сталь K Чугун S Жаропрочные спл. ММ TS-H Канавочная фрезерная головка Обозначение w±°.°2 D 1 + ° U1 Zeff ae R Ts Ключ (1) 8 2 3 IC ММ TS.500-H125D-06 T05 3.18 12.7 6 2.25 0.4 T05 T-20/3 ММ TS135-H30D-06 T05 3.00 13.5 6 2.65 0.4 T05 T-20/3 ММ TS135-H40D-06 T05 4.00 13.5 6 2.65 0.4 T05 T-20/3 ММ TS160-H20D-06 T06 2.00 16.0 6 3.00 0.4 T06 T-20/3 ММ TS160-H30D-06 T06 3.00 16.0 6 3.00 0.4 T06 T-25/3 ММ TS160-H40D-06 T06 4.00 16.0 6 3.00 0.4 T06 T-25/3 ММ TS165-H20D-06 T06 2.00 16.5 6 3.25 0.4 T06 T-20/3 ММ TS165-H30D-06 T06 3.00 16.5 6 3.25 0.4 T06 T-25/3 ММ TS165-H40D-06 T06 4.00 16.5 6 3.25 0.4 T06 T-25/3 ММ TS195-H40D-06 T08 4.00 19.5 6 3.45 0.4 T08 T-30/3-L ММ TS195-H50D-06 T08 5.00 19.5 6 3.45 0.4 T08 T-30/3-L ММ TS195-H60D-06 T08 6.00 19.5 6 3.45 0.4 T08 T-30/3-L ММ TS225-H40D-06 T08 4.40 22.5 6 4.90 0.4 T08 T-40/3-L ММ TS225-H60D-06 T08 6.00 22.5 6 4.95 0.4 T08 T-40/3-L ММ TS225-H60D-06 T08 6.00 22.5 6 4.95 0.4 T08 T-40/3-L ММ TS225-H80D-06 T08 8.00 22.5 6 4.95 0.4 T08 T-40/3-L ММ TS250-H60D-06 T08 6.00 25.0 6 5.90 0.4 T08 T-50/3-L ММ TS250-H80D-06 T08 8.00 25.0 6 5.90 0.4 T08 T-50/3-L ММ TS250-H50D-06 T10 5.00 25.0 6 4.30 0.4 T10 T-50/3-L ММ TS250-H60D-06 T10 6.00 25.0 6 4.30 0.4 T10 T-50/3-L ММ TS250-H80D-06 T10 8.00 25.0 6 4.30 0.4 T10 T-50/3-L Заказывается дополнительно. P Сталь Не смазывать резьбовое соединение Хвостовик см. стр. B61-65 Руководство см. стр. B348-349 M Нержавеющая сталы K Чугун S Жаропрочные спл. (1) bur B299 |
|||||
