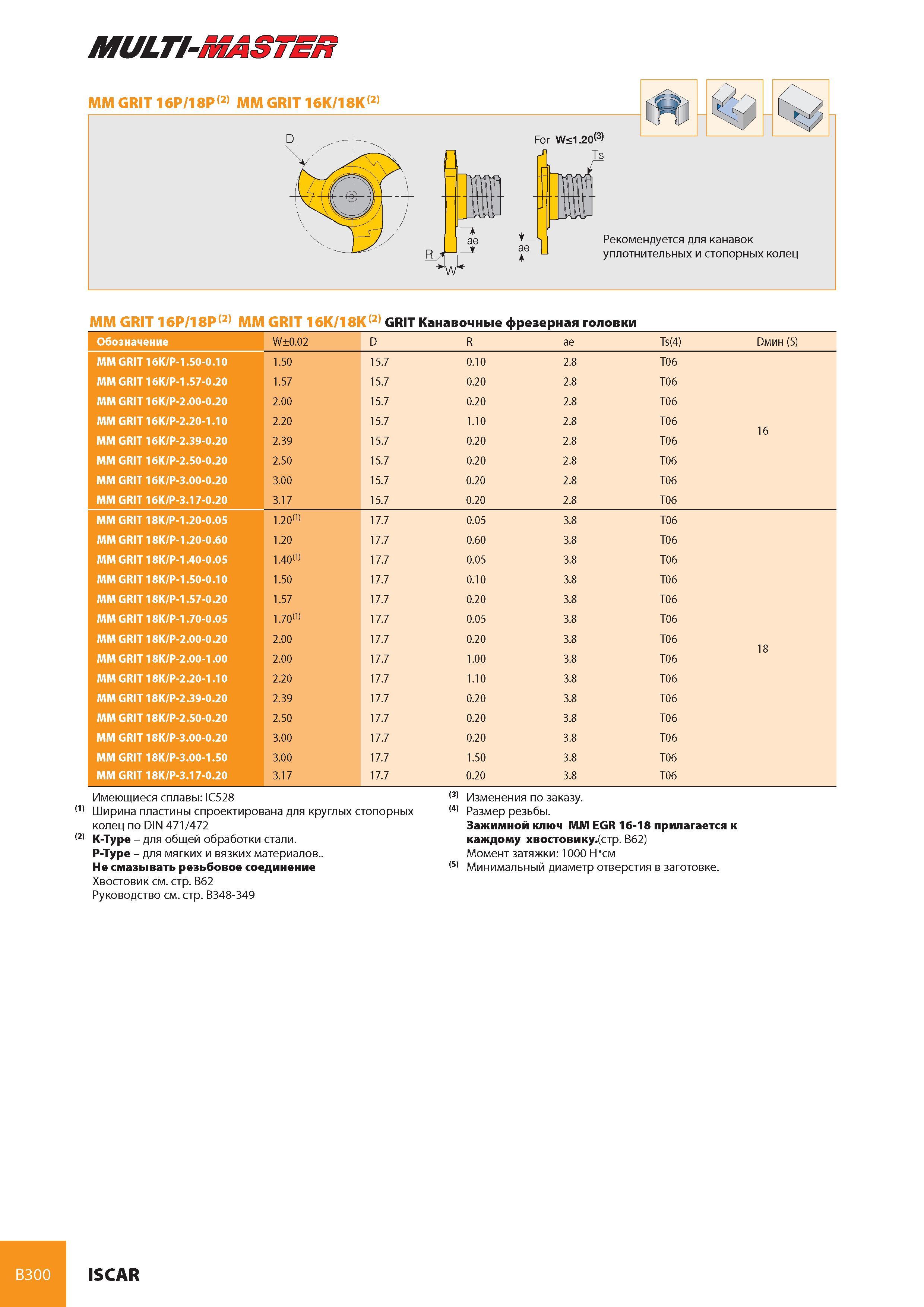

341 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B300

Каталог ISCAR 2008 Вращающийся инструмент Стр. B300 0341 Lab2u

MULTI-MASTER ММ GRIT 16P/18P(2) ММ GRIT 16K/18K(2) GRIT Канавочные фрезерная головки Обозначение W±0.02 D R ae Ts(4) Dмин (5) ММ GRIT 16K/P-1.50-0.10 1.50 15.7 0.10 2.8 T06 ММ GRIT 16K/P-1.57-0.20 1.57 15.7 0.20 2.8 T06 ММ GRIT 16K/P-2.00-0.20 2.00 15.7 0.20 2.8 T06 ММ GRIT 16K/P-2.20-1.10 2.20 15.7 1.10 2.8 T06 16 ММ GRIT 16K/P-2.39-0.20 2.39 15.7 0.20 2.8 T06 ММ GRIT 16K/P-2.50-0.20 2.50 15.7 0.20 2.8 T06 ММ GRIT 16K/P-3.00-0.20 3.00 15.7 0.20 2.8 T06 ММ GRIT 16K/P-3.17-0.20 3.17 15.7 0.20 2.8 T06 ММ GRIT 18K/P-1.20-0.05 1.20 17.7 0.05 3.8 T06 ММ GRIT 18K/P-1.20-0.60 1.20 17.7 0.60 3.8 T06 ММ GRIT 18K/P-1.40-0.05 1.40 17.7 0.05 3.8 T06 ММ GRIT 18K/P-1.50-0.10 1.50 17.7 0.10 3.8 T06 ММ GRIT 18K/P-1.57-0.20 1.57 17.7 0.20 3.8 T06 ММ GRIT 18K/P-1.70-0.05 1.70 17.7 0.05 3.8 T06 ММ GRIT 18K/P-2.00-0.20 2.00 17.7 0.20 3.8 T06 18 ММ GRIT 18K/P-2.00-1.00 2.00 17.7 1.00 3.8 T06 ММ GRIT 18K/P-2.20-1.10 2.20 17.7 1.10 3.8 T06 ММ GRIT 18K/P-2.39-0.20 2.39 17.7 0.20 3.8 T06 ММ GRIT 18K/P-2.50-0.20 2.50 17.7 0.20 3.8 T06 ММ GRIT 18K/P-3.00-0.20 3.00 17.7 0.20 3.8 T06 ММ GRIT 18K/P-3.00-1.50 3.00 17.7 1.50 3.8 T06 ММ GRIT 18K/P-3.17-0.20 3.17 17.7 0.20 3.8 T06 Имеющиеся сплавы IC528 (1) Ширина пластины спроектирована для круглых стопорных колец по DIN 471/472 (2) K-Type - для общей обработки стали. P-Type - для мягких и вязких материалов.. Не смазывать резьбовое соединение Хвостовик см. стр. B62 Руководство см. стр. B348-349 (3) Изменения по заказу. (4) Размер резьбы. Зажимной ключ MM EGR 16-18 прилагается к каждому хвостовику.(стр. B62) Момент затяжки 1000 Н см (5) Минимальный диаметр отверстия в заготовке. B300 ISCAR
