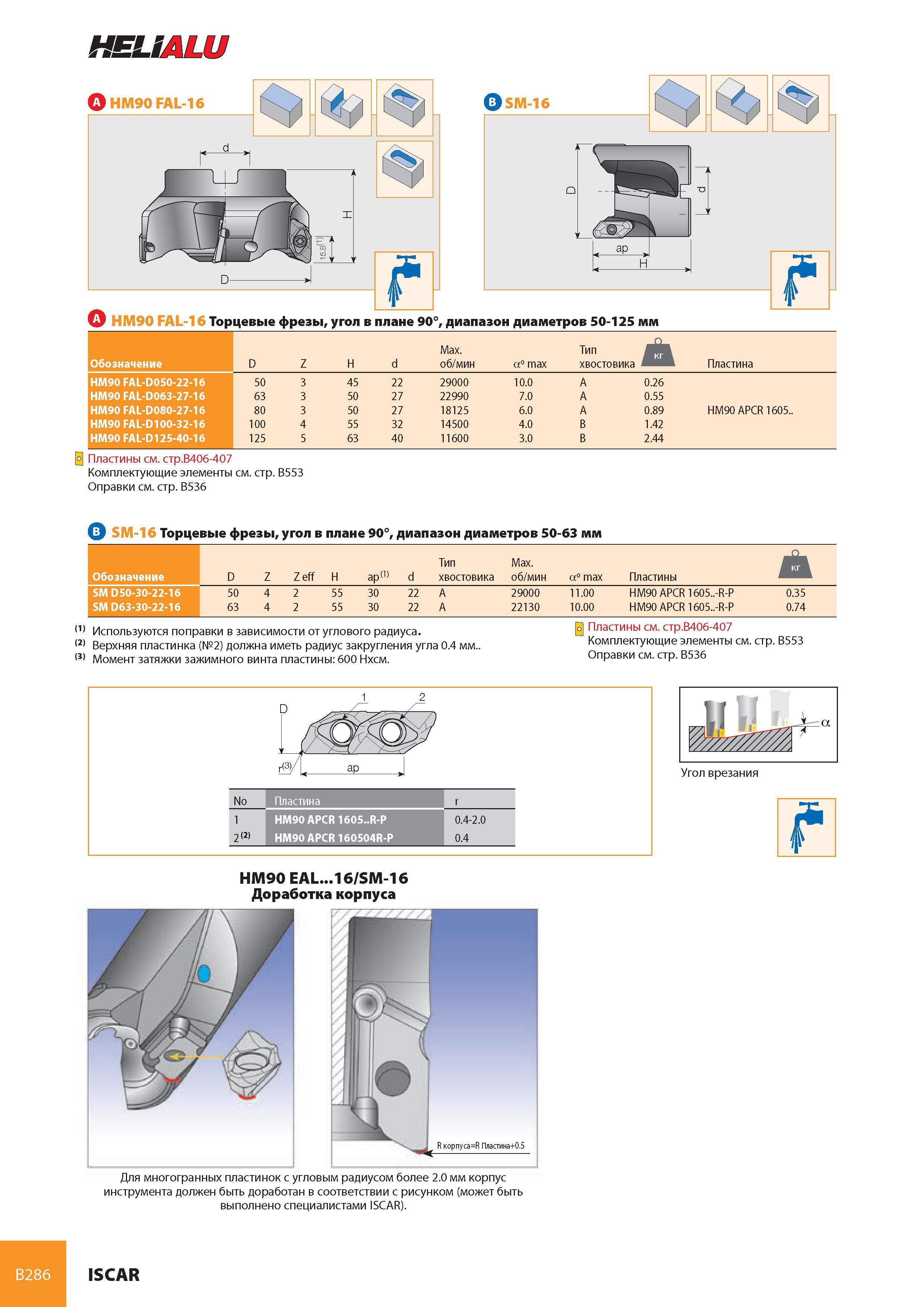

B286 HELIALU AhM90 FAL-16 r 1 1/, b>SM-16 HM90 FAL-16 Торцевые фрезы, угол в плане 90°, диапазон диаметров 50-125 мм Обозначение HM90 FAL-D050-22-16 HM90 FAL-D063-27-16 HM90 FAL-D080-27-16 HM90 FAL-D100-32-16 HM90 FAL-D125-40-16 D Z H d Max. об/мин а° max Тип хвостовика 4 Пластина 50 3 45 22 29000 10.0 A 0.26 63 3 50 27 22990 7.0 A 0.55 80 3 50 27 18125 6.0 A 0.89 HM90 APCR 1605.. 100 4 55 32 14500 4.0 В 1.42 125 5 63 40 11600 3.0 В 2.44 0 Пластины см. стр.В406-407 Комплектующие элементы см. стр. В553 Оправки см. стр. B536 В SM-16 Торцевые фрезы, угол в плане 90°, диапазон диаметров 50-63 мм Обозначение D Z Z eff H ap(1) d Тип хвостовика Max. об/мин а° max Пластины tv SM D50-30-22-16 50 4 2 55 30 22 A 29000 11.00 HM90 APCR 1605..-R-P 0.35 SM D63-30-22-16 63 4 2 55 30 22 A 22130 10.00 HM90 APCR 1605..-R-P 0.74 (1) Используются поправки в зависимости от углового радиуса. В Пластины см. cipB406-407 (2) Верхняя пластинка (№2) должна иметь радиус закругления угла 0.4 мм.. Комплектующие элеметы см. cip. B553 (3) Момент затяжки зажимного винта пластины 600 Нхсм. °правки см. стр. В536 1 2 No Пластт r 1 2 (2) HM90 APCR 1605..R-P HM90 APCR 160504R-P 0.4-2.0 0.4 Угол врезания HM90 EAL...16/SM-16 Доработка корпуса Для многогранных пластинок с угловым радиусом более 2.0 мм корпус инструмента должен быть доработан в соответствии с рисунком (может быть выполнено специалистами ISCAR). ISCAR
