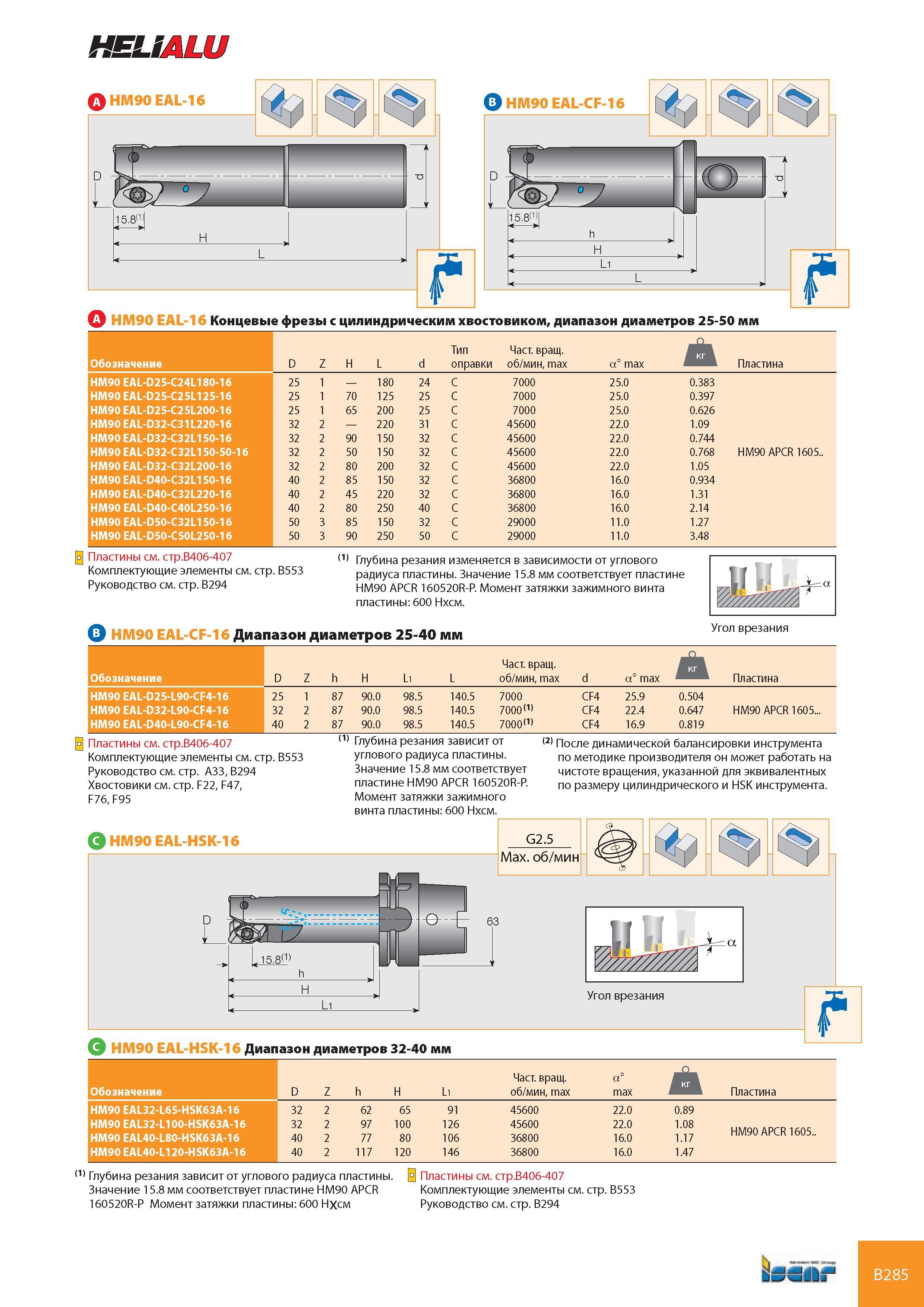

326 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B285

Каталог ISCAR 2008 Вращающийся инструмент Стр. B285 0326 Lab2u

HELIALU Тип Част. вращ. кг кг Обозначение D Z H L d оправки об/мин, max а° max Пластина HM90 EAL-D25-C24L180-16 25 1 180 24 C 7000 25.0 0.383 HM90 EAL-D25-C25L125-16 25 1 70 125 25 C 7000 25.0 0.397 HM90 EAL-D25-C25L200-16 25 1 65 200 25 C 7000 25.0 0.626 HM90 EAL-D32-C31L220-16 32 2 220 31 C 45600 22.0 1.09 HM90 EAL-D32-C32L150-16 32 2 90 150 32 C 45600 22.0 0.744 HM90 EAL-D32-C32L150-50-16 32 2 50 150 32 C 45600 22.0 0.768 HM90 APCR 1605.. HM90 EAL-D32-C32L200-16 32 2 80 200 32 C 45600 22.0 1.05 HM90 EAL-D40-C32L150-16 40 2 85 150 32 C 36800 16.0 0.934 HM90 EAL-D40-C32L220-16 40 2 45 220 32 C 36800 16.0 1.31 HM90 EAL-D40-C40L250-16 40 2 80 250 40 C 36800 16.0 2.14 HM90 EAL-D50-C32L150-16 50 3 85 150 32 C 29000 11.0 1.27 HM90 EAL-D50-C50L250-16 50 3 90 250 50 C 29000 11.0 3.48 Пластины см. стр.В406-407 Комплектующие элементы см. стр. B553 Руководство см. стр. B294 111 Глубина резания изменяется в зависимости от углового радиуса пластины. Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P. Момент затяжки зажимного винта пластины 600 Нхсм. HM90 EAL-CF-16 Диапазон диаметров 25-40 мм Угол врезания Обозначение HM90 EAL-D25-L90-CF4-16 HM90 EAL-D32-L90-CF4-16 HM90 EAL-D40-L90-CF4-16 D Z h H L1 L Част. вращ. об/мин, max d а° max Плaстинa 25 1 87 90.0 98.5 140.5 7000 CF4 25.9 0.504 32 2 87 90.0 98.5 140.5 7000111 CF4 22.4 0.647 HM90 APCR 1605... 40 2 87 90.0 98.5 140.5 7000111 CF4 16.9 0.819 Пластины см. стрВ406-407 Комплектующие элементы см. стр. B553 Руководство см. стр. A33, В294 Хвостовики см. стр. F22, F47, F76, F95 111 Глубина резания зависит от углового радиуса пластины. Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P. Момент затяжки зажимного винта пластины 600 Нхсм. 121 После динамической балансировки инструмента по методике производителя он может работать на чистоте вращения, указанной для эквивалентных по размеру цилиндрического и HSK инструмента. HM90 EAL-HSK-16 HM90 EAL-HSK-16 Диапазон диаметров 32-40 мм Обозначение D Z h H L1 Част. вращ. об/мин, max а° max 1 Плaстинa HM90 EAL32-L65-HSK63A-16 32 2 62 65 91 45600 22.0 0.89 HM90 EAL32-L100-HSK63A-16 32 2 97 100 126 45600 22.0 1.08 LI Pi А А ДПГГ) 1 ЛГ HM90 EAL40-L80-HSK63A-16 40 2 77 80 106 36800 16.0 1.17 HM90 APCR I605.. HM90 EAL40-L120-HSK63A-16 40 2 117 120 146 36800 16.0 1.47 111 Глубина резания зависит от углового радиуса пластины. Пластины см. стр.В406-407 Значение 15.8 мм соответствует пластине HM90 APCR Комплектующие элементы см. стр. В553 160520R-P Момент затяжки пластины 600 Нхсм Руководство см. стр. В294 bur В285
