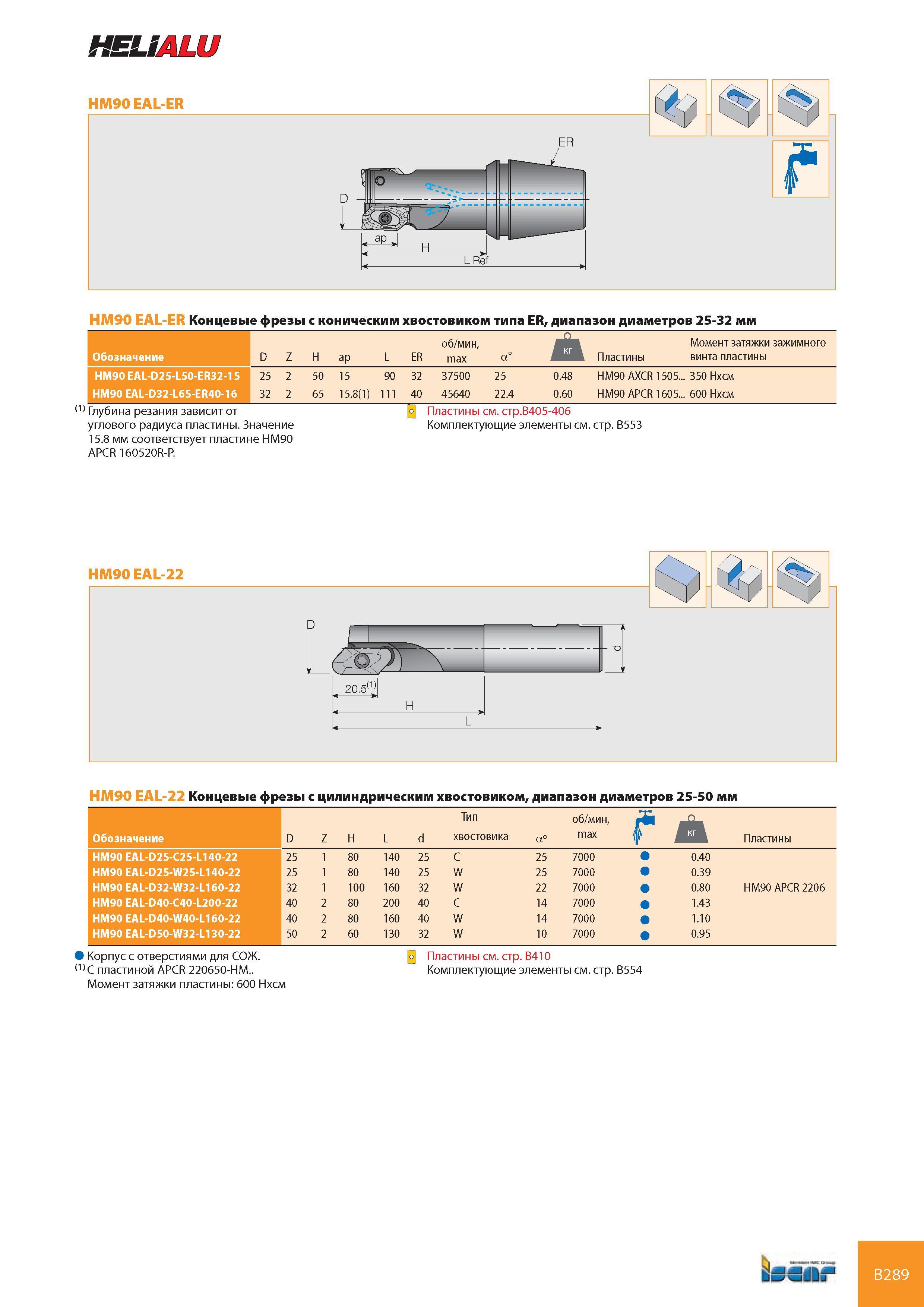

HELIALU HM90 EAL-ER ER HM90 EAL-ER Концевые фрезы с коническим хвостовиком типа ER, диапазон диаметров 25-32 мм Обозначение об/мин, ШЛ D Z H ap L ER max а° ШЁЛ Пластины Момент затяжки зажимного винта пластины HM90 EAL-D25-L50-ER32-15 HM90 EAL-D32-L65-ER40-16 25 2 50 15 90 32 37500 25 0.48 HM90 AXCR 1505... 32 2 65 15.8(1) 111 40 45640 22.4 0.60 HM90 APCR 1605... 350 Нхсм 600 Нхсм 111 Глубина резания зависит от углового радиуса пластины. Значение 15.8 мм соответствует пластине HM90 APCR 160520R-P. Пластины см. стр.В405-406 Комплектующие элементы см. стр. В553 HM90 EAL-22 HM90 EAL-22 Концевые фрезы с цилиндрическим хвостовиком, диапазон диаметров 25-50 мм Обозначение ZH Тип хвостовика а° об/мин, max t к HM90 EAL-D25-C25-L140-22 25 1 80 140 25 C 25 7000 0.40 HM90 EAL-D25-W25-L140-22 25 1 80 140 25 W 25 7000 0.39 HM90 EAL-D32-W32-L160-22 32 1 100 160 32 W 22 7000 0.80 HM90 EAL-D40-C40-L200-22 40 2 80 200 40 C 14 7000 1.43 HM90 EAL-D40-W40-L160-22 40 2 80 160 40 W 14 7000 1.10 HM90 EAL-D50-W32-L130-22 50 2 60 130 32 W 10 7000 0.95 Корпус с отверстиями для СОЖ. 111 С пластиной APCR 220650-HM.. Момент затяжки пластины 600 Нхсм Пластины см. стр. В410 Комплектующие элементы см. стр. В554 Пластины HM90 APCR 2206 L D L d iNir В289
