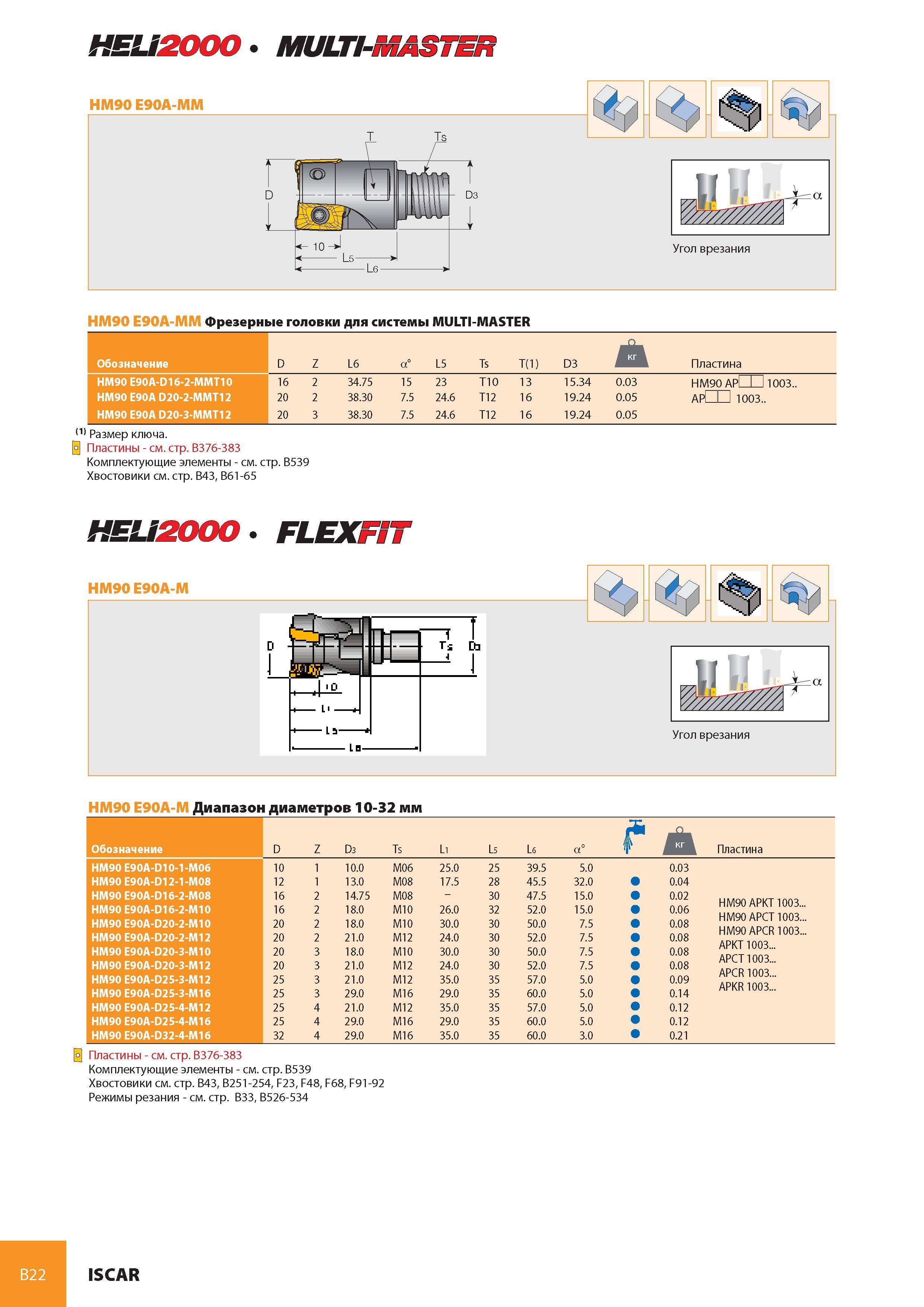

63 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B22

Каталог ISCAR 2008 Вращающийся инструмент Стр. B22 0063 Lab2u

HM90 Б90Д-ММ Фрезерные головки для системы MULTI-MASTER Обозначение L6 L5 Ts T(1) D3 Пластина HM90 E90A-D16-2-ММT10 16 2 34.75 15 23 T10 13 15.34 0.03 HM90 API 1 11003.. HM90 E90A D20-2-ММT12 20 2 38.30 7.5 24.6 T12 16 19.24 0.05 apOO 1003.. HM90 E90A D20-3-ММT12 20 3 38.30 7.5 24.6 T12 16 19.24 0.05 D Z a (1) Размер ключа. 0 Пластины - см. стр. B376-383 Комплектующие элементы - см. стр. B539 Хвостовики см. стр. B43, B61-65 НЕиШХШ) FLEXFBF HM90 E90A-M Угол врезания HM90 E90A-M Диапазон диаметров 10-32 мм Обозначение D Z D3 Ts L1 L5 L6 f 1 Пластина HM90 E90A-D10-1-M06 10 1 10.0 M06 25.0 25 39.5 5.0 0.03 HM90 E90A-D12-1-M08 12 1 13.0 M08 17.5 28 45.5 32.0 0.04 HM90 E90A-D16-2-M08 16 2 14.75 M08 - 30 47.5 15.0 0.02 HM90 APKT 1003... HM90 APCT 1003... HM90 APCR 1003... APKT 1003... APCT 1003... APCR 1003... APKR 1003... HM90 E90A-D16-2-M10 16 2 18.0 M10 26.0 32 52.0 15.0 0.06 HM90 E90A-D20-2-M10 20 2 18.0 M10 30.0 30 50.0 7.5 0.08 HM90 E90A-D20-2-M12 20 2 21.0 M12 24.0 30 52.0 7.5 0.08 HM90 E90A-D20-3-M10 20 3 18.0 M10 30.0 30 50.0 7.5 0.08 HM90 E90A-D20-3-M12 20 3 21.0 M12 24.0 30 52.0 7.5 0.08 HM90 E90A-D25-3-M12 25 3 21.0 M12 35.0 35 57.0 5.0 0.09 HM90 E90A-D25-3-M16 25 3 29.0 M16 29.0 35 60.0 5.0 0.14 HM90 E90A-D25-4-M12 25 4 21.0 M12 35.0 35 57.0 5.0 0.12 HM90 E90A-D25-4-M16 25 4 29.0 M16 29.0 35 60.0 5.0 0.12 HM90 E90A-D32-4-M16 32 4 29.0 M16 35.0 35 60.0 3.0 0.21 Пластины - см. стр. B376-383 Комплектующие элементы - см. стр. B539 Хвостовики см. стр. B43, B251-254, F23, F48, F68, F91-92 Режимы резания - см. стр. B33, B526-534 B22 ISCAR
