64 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B23

Каталог ISCAR 2008 Вращающийся инструмент Стр. B23 0064 Lab2u

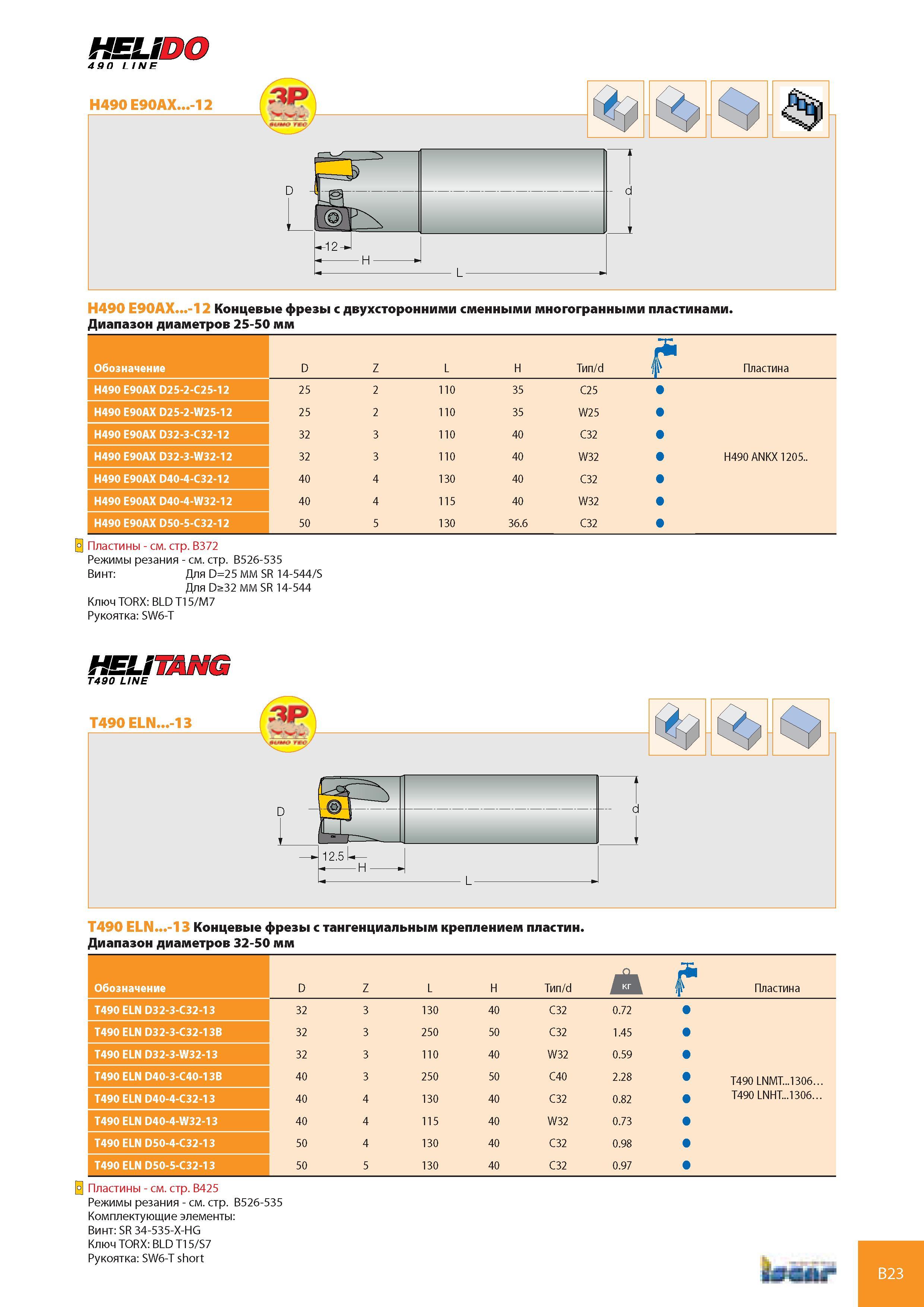

HEUDO 4 9 0 LINE H490 E90AX...-12 Концевые фрезы с двухсторонними сменными многогранными пластинами. Диапазон диаметров 25-50 мм Обозначение D Z L H Тип/d Пластина H490 E90AX D25-2-C25-12 25 2 110 35 C25 H490 E90AX D25-2-W25-12 25 2 110 35 W25 H490 E90AX D32-3-C32-12 32 3 110 40 C32 H490 E90AX D32-3-W32-12 32 3 110 40 W32 H490 ANKX 1205.. H490 E90AX D40-4-C32-12 40 4 130 40 C32 H490 E90AX D40-4-W32-12 40 4 115 40 W32 H490 E90AX D50-5-C32-12 50 5 130 36.6 C32 Пластины - см. стр. B372 Режимы резания - см. стр. B526-535 Винт Для D=25 ММ SR 14-544/S Для D>32 ММ SR 14-544 Ключ TORX BLD T15/M7 Рукоятка SW6-T / 1гл ам 2 ЙММЯ Т490 LINE T490 ELN...-13 D - 1 12.5 U H L T490 ELN...-13 Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 32-50 мм Обозначение T490 ELN D32-3-C32-13 T490 ELN D32-3-C32-13B T490 ELN D32-3-W32-13 T490 ELN D40-3-C40-13B T490 ELN D40-4-C32-13 T490 ELN D40-4-W32-13 T490 ELN D50-4-C32-13 T490 ELN D50-5-C32-13 D Z L H Тип/d U Пластина 32 3 130 40 C32 0.72 32 3 250 50 C32 1.45 32 3 110 40 W32 0.59 40 3 250 50 C40 2.28 T490 LNMT...1306... 40 4 130 40 C32 0.82 T490 LNHT...1306... 40 4 115 40 W32 0.73 50 4 130 40 C32 0.98 50 5 130 40 C32 0.97 Пластины - см. стр. B425 Режимы резания - см. стр. B526-535 Комплектующие элементы Винт SR 34-535-X-HG Ключ TORX BLD T15/S7 Рукоятка SW6-T short
