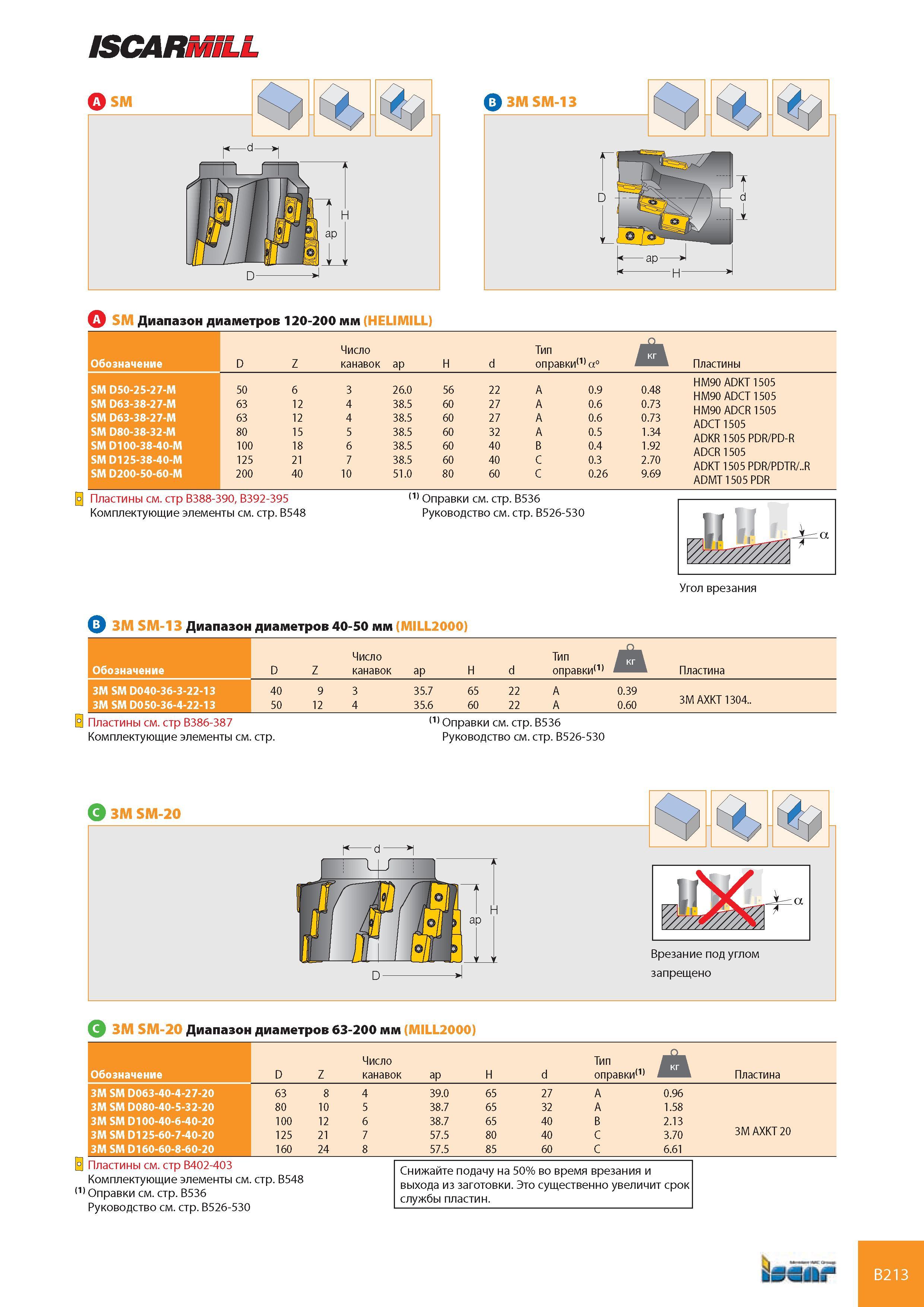

ISCARMILL Asm Г у 'У; в>3М SM-13 iA SM Диапазон диаметров 120-200 мм (HELIMILL) Обозначение D Z Число канавок ap H d Тип оправки111 a° A Пластины SM D50-25-27-M 50 6 3 26.0 56 22 A 0.9 0.48 HM90 ADKT 1505 HM90 ADCT 1505 HM90 ADCR 1505 ADCT 1505 ADKR 1505 PDR/PD-R SM D63-38-27-M 63 12 4 38.5 60 27 A 0.6 0.73 SM D63-38-27-M 63 12 4 38.5 60 27 A 0.6 0.73 SM D80-38-32-M 80 15 5 38.5 60 32 A 0.5 1.34 SM D100-38-40-M 100 18 6 38.5 60 40 B 0.4 1.92 ADCR 1505 ADKT 1505 PDR/PDTR/..R SM D125-38-40-M 125 21 7 38.5 60 40 C 0.3 2.70 SM D200-50-60-M 200 40 10 51.0 80 60 C 0.26 9.69 ADMT 1505 PDR 0 Пластины см. стр B388-390, B392-395 Комплектующие элементы см. стр. B548 (1) Оправки см. стр. B536 Руководство см. стр. B526-530 3М SM-13 Диапазон диаметров 40-50 мм (MILL2000) Обозначение D Z Число канавок ap H d Тип оправки(1) V Пластина 3M SM D040-36-3-22-13 40 9 3 35.7 65 22 A 0.39 3M SM D050-36-4-22-13 50 12 4 35.6 60 22 A 0.60 3M AXKT 1304.. Пластины см. стр B386-387 Комплектующие элементы см. стр. (1) Оправки см. стр. B536 Руководство см. стр. B526-530 jfKL J a Врезание под углом запрещено 3М SM-20 Диапазон диаметров 63-200 мм (MILL2000) Обозначение D Z Число канавок ap H d Тип оправки(1) A Пластина 3M SM D063-40-4-27-20 63 8 4 39.0 65 27 A 0.96 3M SM D080-40-5-32-20 80 10 5 38.7 65 32 A 1.58 3M SM D100-40-6-40-20 100 12 6 38.7 65 40 B 2.13 3M SM D125-60-7-40-20 125 21 7 57.5 80 40 C 3.70 3M AXKT 20 3M SM D160-60-8-60-20 160 24 8 57.5 85 60 C 6.61 Пластины см. стр B402-403 Комплектующие элементы см. стр. B548 (1) Оправки см. стр. B536 Руководство см. стр. B526-530 Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин. D bur B213
