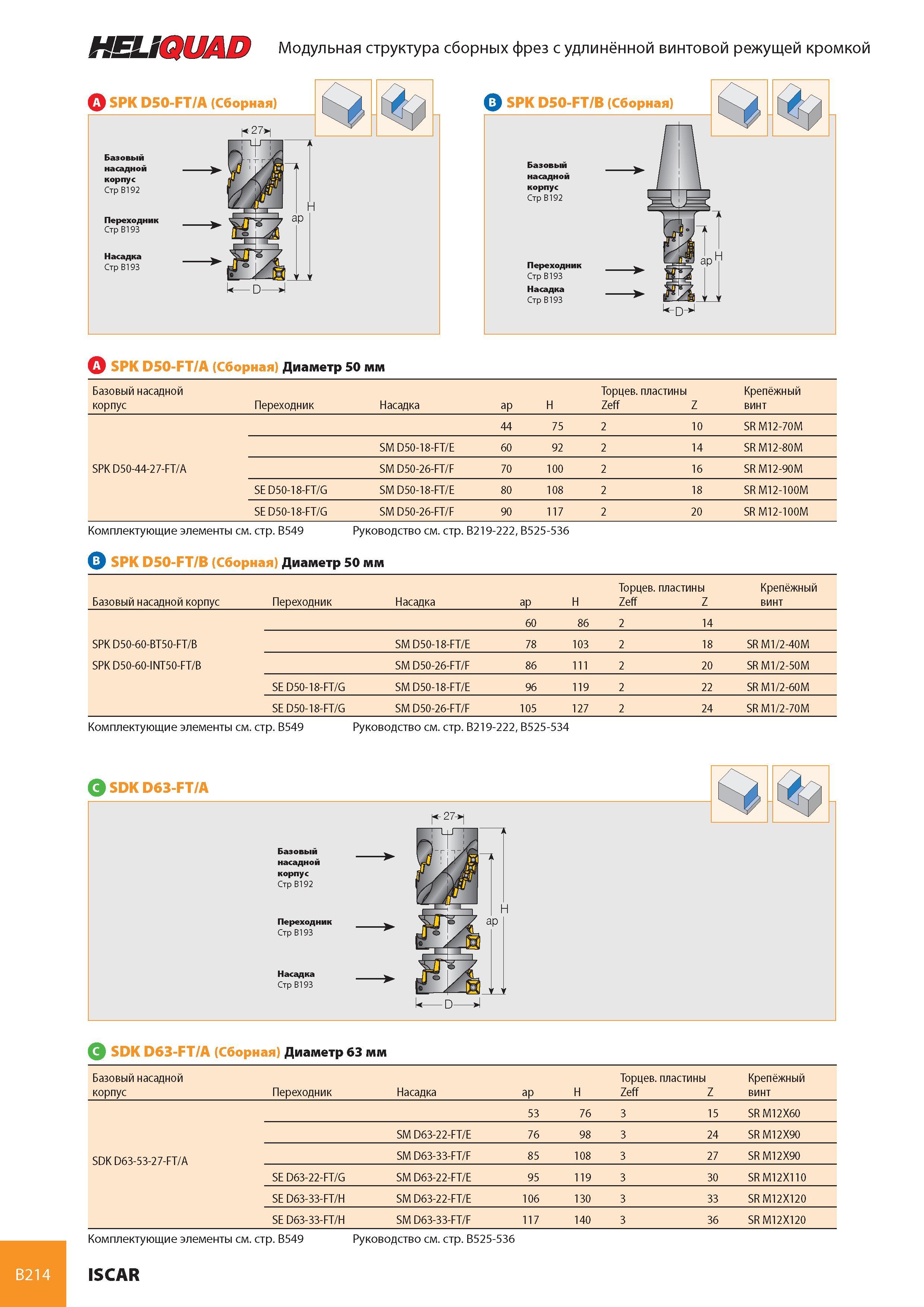

B214 HELiQUAD Модульная структура сборных фрез с удлинённой винтовой режущей кромкой iA SPK D50-FT/A (Сборная) Диаметр 50 мм Базовый насадной корпус Переходник Насадка ap H Торцев. пластины Zeff Z Крепёжный винт 44 75 2 10 SR M12-70M SM D50-18-FT/E 60 92 2 14 SR M12-80M SPK D50-44-27-FT/A SM D50-26-FT/F 70 100 2 16 SR M12-90M SE D50-18-FT/G SM D50-18-FT/E 80 108 2 18 SR M12-100M SE D50-18-FT/G SM D50-26-FT/F 90 117 2 20 SR M12-100M Комплектующие элементы см. стр. B549 Руководство см. стр. B219-222, B525-536 SPK D50-FT/B (Сборная) Диаметр 50 мм Базовый насадной корпус Переходник Насадка ap H Торцев. пластины Zeff Z Крепёжный винт 60 86 2 14 SPK D50-60-BT50-FT/B SM D50-18-FT/E 78 103 2 18 SR M1/2-40M SPK D50-60-INT50-FT/B SM D50-26-FT/F 86 111 2 20 SR M1/2-50M SE D50-18-FT/G SM D50-18-FT/E 96 119 2 22 SR M1/2-60M SE D50-18-FT/G SM D50-26-FT/F 105 127 2 24 SR M1/2-70M Комплектующие элементы см. стр. B549 Руководство см. стр. B219-222, B525-534 SDK D63-FT/A (Сборная) Диаметр 63 мм Базовый насадной корпус Переходник Насадка ap H Торцев. пластины Zeff Z Крепёжный винт 53 76 3 15 SRM12X60 SM D63-22-FT/E 76 98 3 24 SRM12X90 SDK D63-53-27-FT/A SM D63-33-FT/F 85 108 3 27 SRM12X90 SE D63-22-FT/G SM D63-22-FT/E 95 119 3 30 SRM12X110 SE D63-33-FT/H SM D63-22-FT/E 106 130 3 33 SRM12X120 SE D63-33-FT/H SM D63-33-FT/F 117 140 3 36 SRM12X120 Комплектующие элементы см. стр. B549 Руководство см. стр. B525-536 ISCAR
