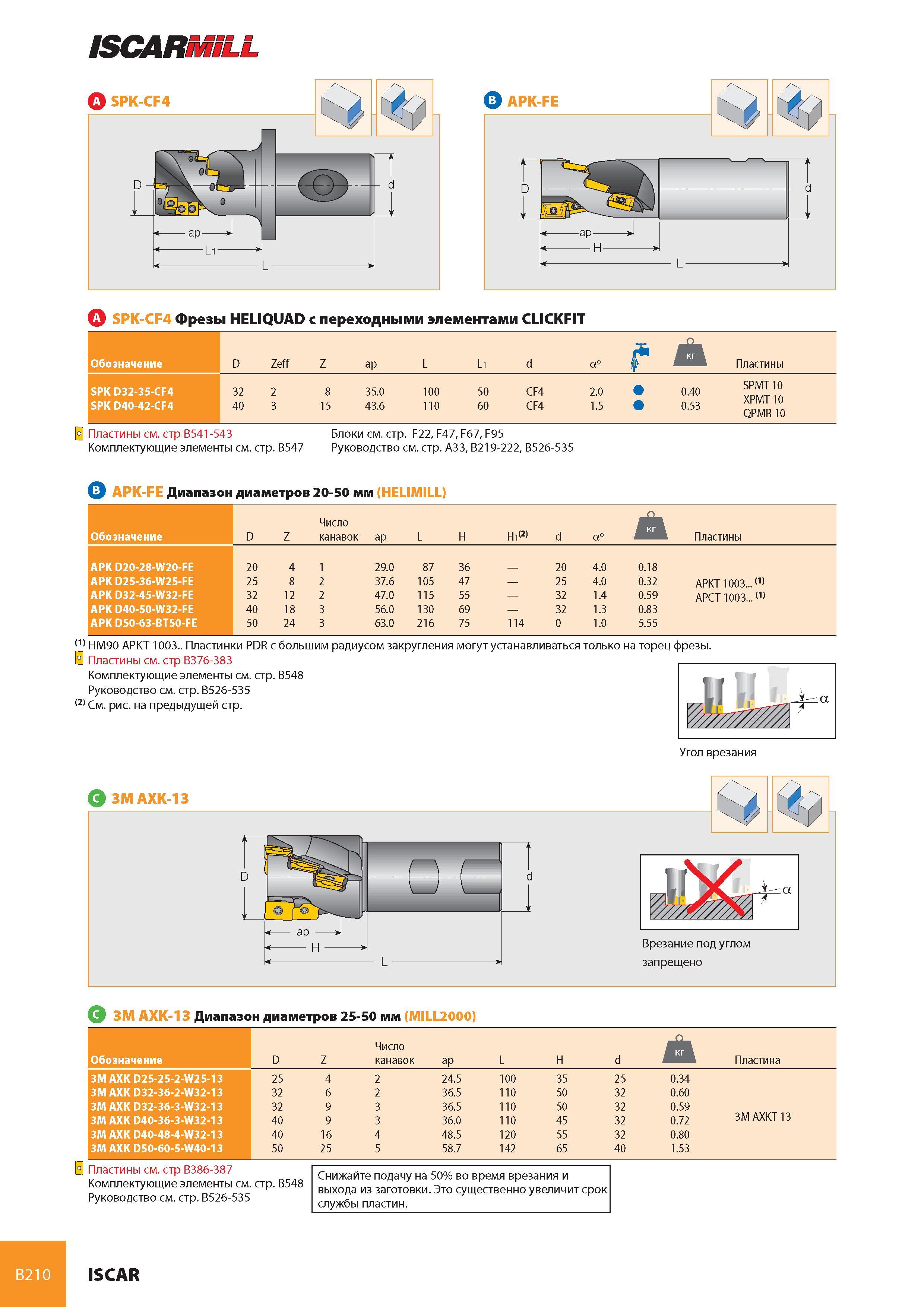

ISCARMILL A SPK-CF4 b> apk-fe -ap H- A SPK-CF4 Фрезы HELIQUAD с переходными элементами CLICKFIT D d L Обозначение D Zeff Z ap L L1 d а° M Пластины SPK D32-35-CF4 32 2 8 35.0 100 50 CF4 2.0 0.40 SPMT 10 XPMT 10 QPMR 10 SPK D40-42-CF4 40 3 15 43.6 110 60 CF4 1.5 0.53 Пластины см. стр B541-543 Блоки см. стр. F22, F47, F67, F95 Комплектующие элементы см. стр. B547 Руководство см. стр. A33, B219-222, B526-535 APK-FE Диапазон диаметров 20-50 мм (HELIMILL) Обозначение APK D20-28-W20-FE APK D25-36-W25-FE APK D32-45-W32-FE APK D40-50-W32-FE APK D50-63-BT50-FE D Z Число канавок ap L H H1(2) d а° Пластины 20 4 1 29.0 87 36 20 4.0 0.18 25 8 2 37.6 105 47 25 4.0 0.32 APKT 1003... (1) 32 12 2 47.0 115 55 32 1.4 0.59 APCT 1003... (1) 40 18 3 56.0 130 69 32 1.3 0.83 50 24 3 63.0 216 75 114 0 1.0 5.55 (1) HM90 APKT 1003.. Пластинки PDR с большим радиусом закругления могут устанавливаться только на торец фрезы. Пластины см. стр B376-383 Комплектующие элементы см. стр. B548 Руководство см. стр. B526-535 (2) См. рис. на предыдущей стр. Врезание под углом запрещено а 3M AXK-13 Диапазон диаметров 25-50 мм (MILL2000) Обозначение 3M AXK D25-25-2-W25-13 3M AXK D32-36-2-W32-13 3M AXK D32-36-3-W32-13 3M AXK D40-36-3-W32-13 3M AXK D40-48-4-W32-13 3M AXK D50-60-5-W40-13 D Z Число канавок ap L H d i Пластина 25 4 2 24.5 100 35 25 0.34 32 6 2 36.5 110 50 32 0.60 32 9 3 36.5 110 50 32 0.59 40 9 3 36.0 110 45 32 0.72 3M AXKT 13 40 16 4 48.5 120 55 32 0.80 50 25 5 58.7 142 65 40 1.53 Пластины см. стр B386-387 Комплектующие элементы см. стр. B548 Руководство см. стр. B526-535 Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин. B210 ISCAR
