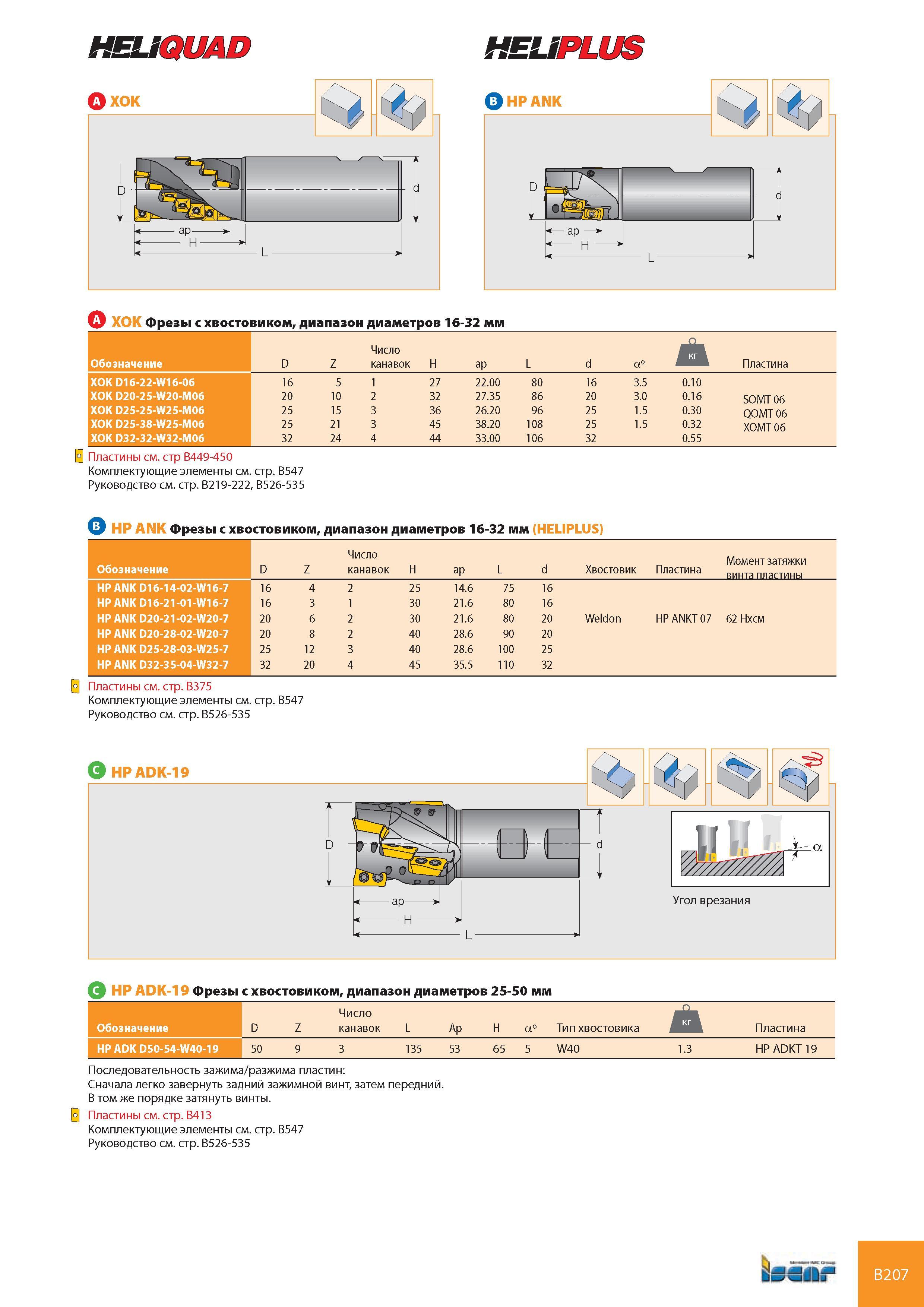

248 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B207

Каталог ISCAR 2008 Вращающийся инструмент Стр. B207 0248 Lab2u

HEUQUAD A XOK HEUPLUS HPANK ap D d H L XOK Фрезы с хвостовиком, диапазон диаметров 16-32 мм Обозначение XOK D16-22-W16-06 XOK D20-25-W20-M06 XOK D25-25-W25-M06 XOK D25-38-W25-M06 XOK D32-32-W32-M06 D Z Число канавок H ap L d а° 4 Пластина 16 5 1 27 22.00 80 16 3.5 0.10 20 10 2 32 27.35 86 20 3.0 0.16 SOMT 06 25 15 3 36 26.20 96 25 1.5 0.30 QOMT 06 25 21 3 45 38.20 108 25 1.5 0.32 XOMT 06 32 24 4 44 33.00 106 32 0.55 Пластины см. стр B449-450 Комплектующие элементы см. стр. B547 Руководство см. стр. B219-222, B526-535 HP ANK Фрезы с хвостовиком, диапазон диаметров 16-32 мм (HELIPLUS) Обозначение D Z Число канавок H ap L d Хвостовик Пластина Момент затяжки винта пластины HP ANK D16-14-02-W16-7 16 4 2 25 14.6 75 16 HP ANK D16-21-01-W16-7 16 3 1 30 21.6 80 16 HP ANK D20-21-02-W20-7 20 6 2 30 21.6 80 20 Weldon HP ANKT 07 62 Нхсм HP ANK D20-28-02-W20-7 20 8 2 40 28.6 90 20 HP ANK D25-28-03-W25-7 25 12 3 40 28.6 100 25 HP ANK D32-35-04-W32-7 32 20 4 45 35.5 110 32 Пластины см. стр. B375 Комплектующие элементы см. стр. B547 Руководство см. стр. B526-535 я HP ADK-19 Фрезы с хвостовиком, диапазон диаметров 25-50 мм Обозначение D Z Число канавок L Ap H а° Тип хвостовика и Пластина HP ADK D50-54-W40-19 50 9 3 135 53 65 5 W40 1.3 HP ADKT 19 Последовательность зажима/разжима пластин Сначала легко завернуть задний зажимной винт, затем передний. В том же порядке затянуть винты. Пластины см. стр. B413 Комплектующие элементы см. стр. B547 Руководство см. стр. B526-535 bur B207
