228 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B187

Каталог ISCAR 2008 Вращающийся инструмент Стр. B187 0228 Lab2u

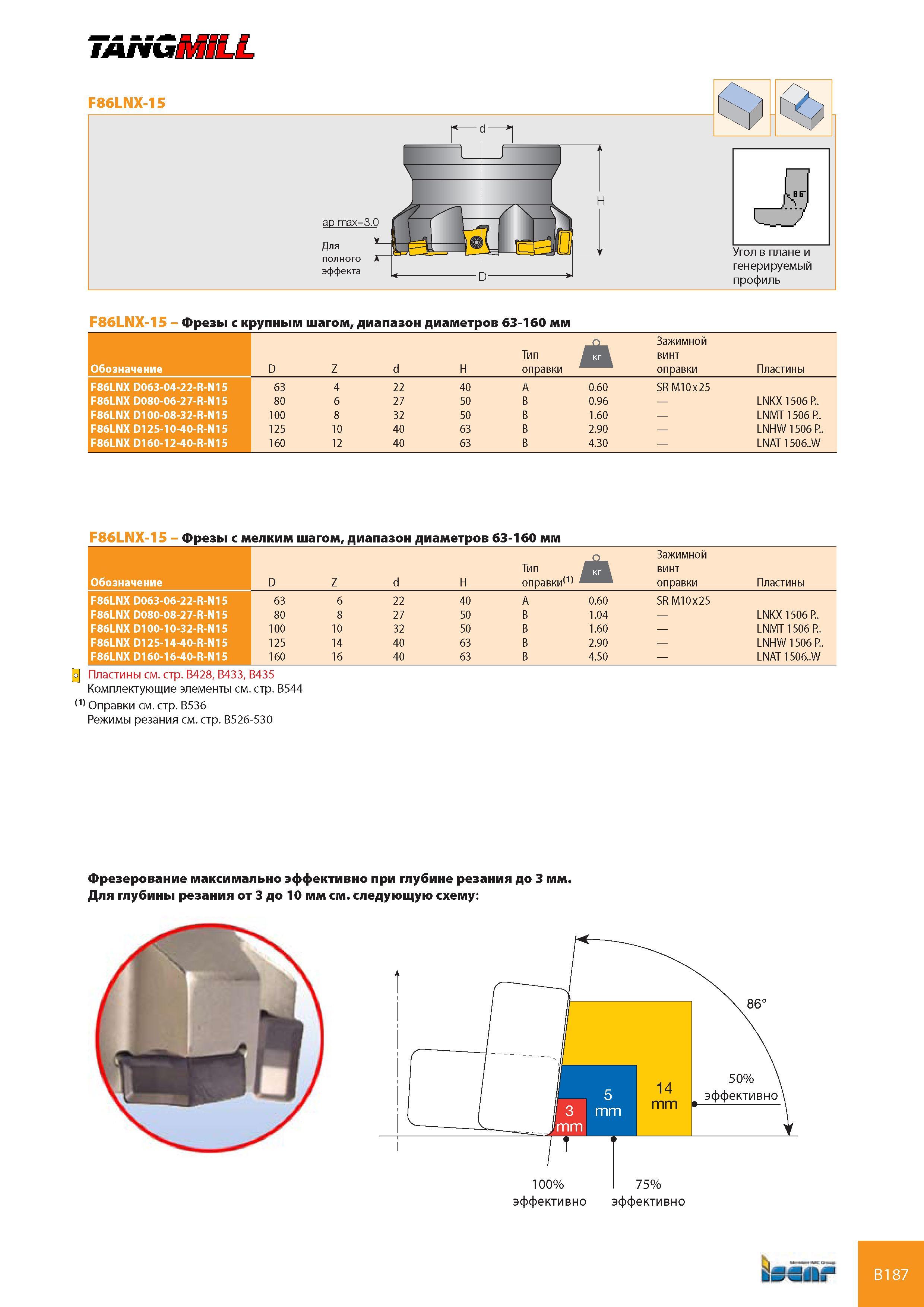

F86LNX-15 ap max=3.0 Для полного эффекта Угол в плане и генерируемый профиль F86LNX-15 Фрезы с крупным шагом, диапазон диаметров 63-160 мм Обозначение D Z d H Тип оправки к Зажимной винт оправки Пластины F86LNX D063-04-22-R-N15 63 4 22 40 A 0.60 SRM10x25 F86LNX D080-06-27-R-N15 80 6 27 50 B 0.96 LNKX 1506 P.. F86LNX D100-08-32-R-N15 100 8 32 50 B 1.60 LNMT 1506 P.. F86LNX D125-10-40-R-N15 125 10 40 63 B 2.90 LNHW 1506 P.. F86LNX D160-12-40-R-N15 160 12 40 63 B 4.30 LNAT 1506..W F86LNX-15 - Фрезы с мелким шагом, диапазон диаметров 63-160 мм Обозначение D Z d H Тип оправки(1) i Зажимной винт оправки Пластины F86LNX D063-06-22-R-N15 63 6 22 40 A 0.60 SR M10x25 F86LNX D080-08-27-R-N15 80 8 27 50 B 1.04 LNKX 1506 P.. F86LNX D100-10-32-R-N15 100 10 32 50 B 1.60 LNMT 1506 P.. F86LNX D125-14-40-R-N15 125 14 40 63 B 2.90 LNHW 1506 P.. F86LNX D160-16-40-R-N15 160 16 40 63 B 4.50 LNAT 1506..W Пластины см. стр. B428, B433, B435 Комплектующие элементы см. стр. B544 (1) Оправки см. стр. B536 Режимы резания см. стр. B526-530 Фрезерование максимально эффективно при глубине резания до 3 мм. Для глубины резания от 3 до 10 мм см. следующую схему 100% 75% эффективно эффективно B187
