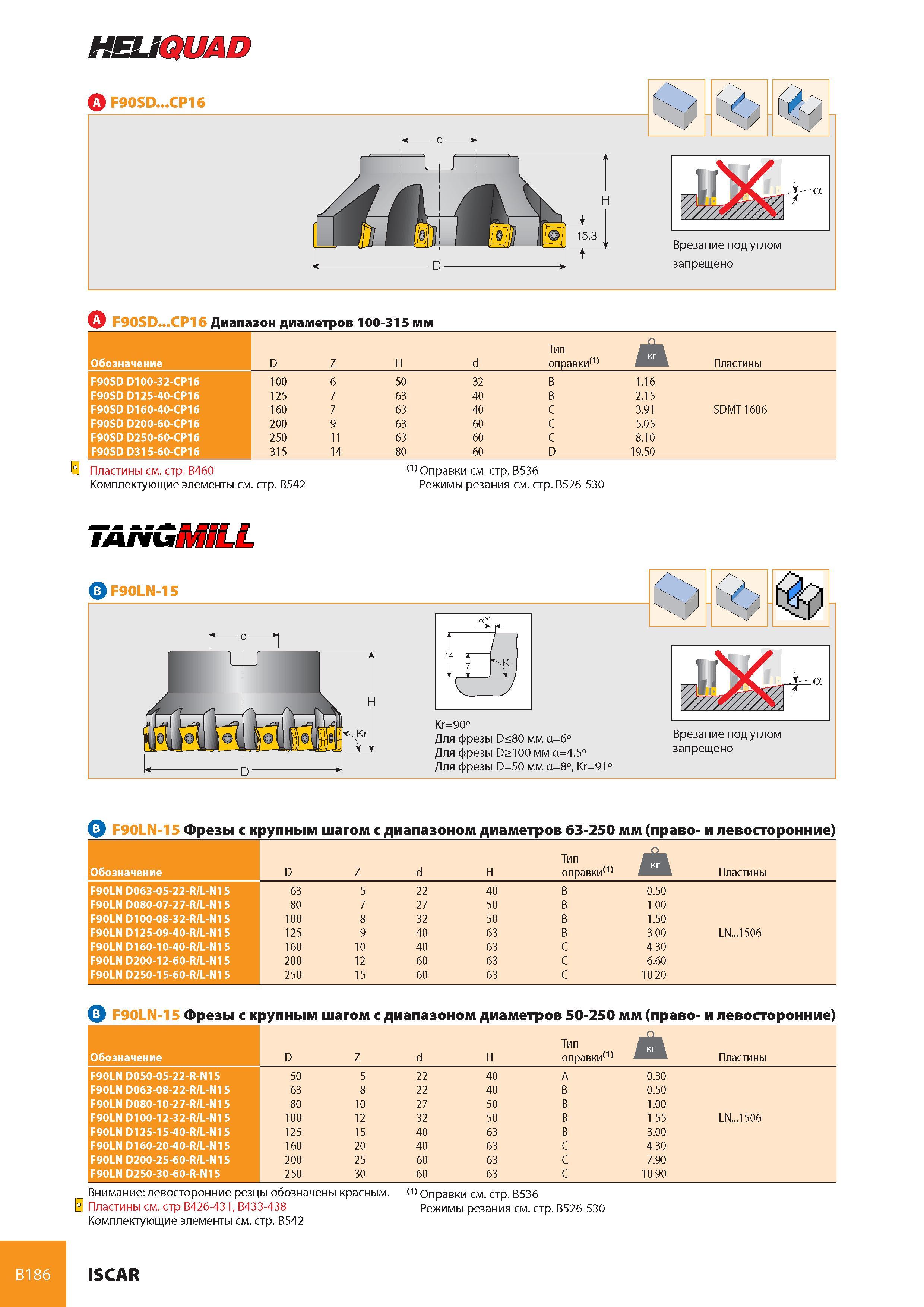

HEUQUAD A F90SD...CP16 t-y , Врезание под углом запрещено F90SD...CP16 Диапазон диаметров 100-315 мм Обозначение D Z H d Тип оправки(1) м Пластины F90SD D100-32-CP16 100 6 50 32 B 1.16 F90SD D125-40-CP16 125 7 63 40 B 2.15 F90SD D160-40-CP16 160 7 63 40 C 3.91 SDMT 1606 F90SD D200-60-CP16 200 9 63 60 C 5.05 F90SD D250-60-CP16 250 11 63 60 C 8.10 F90SD D315-60-CP16 315 14 80 60 D 19.50 0 Пластины см. стр. B460 (1) Оправки см. стр. B536 Комплектующие элементы см. стр. B542 Режимы резания см. стр. B526-530 SANGMILL F90LN-15 Kr=90° Для фрезы D<80 мм а=6° Для фрезы D>100 мм а=4.5° Для фрезы D=50 мм а=8°, Kr=91° 'v> ' а V1 v Врезание под углом запрещено 3 F90LN-15 Фрезы с крупным шагом с диапазоном диаметров 63-250 мм (право- и левосторонние) Обозначение D Z d H Тип оправки(1) 1 Пластины F90LN D063-05-22-R/L-N15 63 5 22 40 B 0.50 F90LN D080-07-27-R/L-N15 80 7 27 50 B 1.00 F90LN D100-08-32-R/L-N15 100 8 32 50 B 1.50 F90LN D125-09-40-R/L-N15 125 9 40 63 B 3.00 LN...1506 F90LN D160-10-40-R/L-N15 160 10 40 63 C 4.30 F90LN D200-12-60-R/L-N15 200 12 60 63 C 6.60 F90LN D250-15-60-R/L-N15 250 15 60 63 C 10.20 3 F90LN-15 Фрезы с крупным шагом с диапазоном диаметров 50-250 мм (право- и левосторонние) Обозначение D Z d H Тип оправки(1) 1 Пластины F90LN D050-05-22-R-N15 50 5 22 40 A 0.30 F90LN D063-08-22-R/L-N15 63 8 22 40 B 0.50 F90LN D080-10-27-R/L-N15 80 10 27 50 B 1.00 F90LN D100-12-32-R/L-N15 100 12 32 50 B 1.55 LN...11550066 F90LN D125-15-40-R/L-N15 125 15 40 63 B 3.00 F90LN D160-20-40-R/L-N15 160 20 40 63 C 4.30 F90LN D200-25-60-R/L-N15 200 25 60 63 C 7.90 F90LN D250-30-60-R-N15 250 30 60 63 C 10.90 Внимание левосторонние резцы обозначены красным. (1) Оправки см. стр. B536 0 Пластины см. стр B426-431, B433-438 Режимы резания см. стр. B526-530 Комплектующие элементы см. стр. B542 B186 ISCAR
