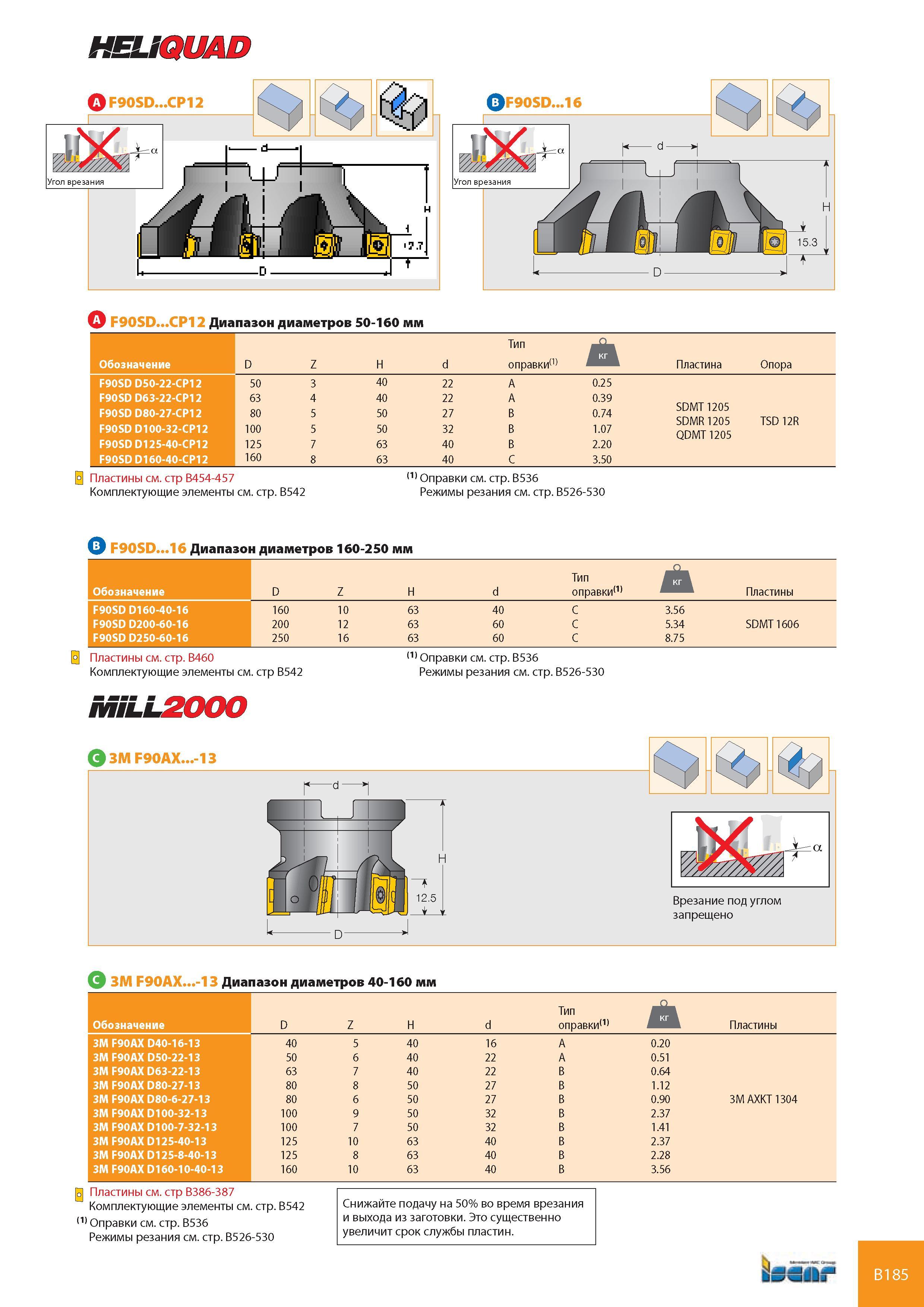

226 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B185

Каталог ISCAR 2008 Вращающийся инструмент Стр. B185 0226 Lab2u

HELiQUAD >>F90SD...CP12 ш, а Угол врезания b F90SD...16 F90SD...CP12 Диапазон диаметров 50-160 мм Обозначение D Z H d Тип оправки(1) Пластина Опора F90SD D50-22-CP12 50 3 40 22 A 0.25 F90SD D63-22-CP12 63 4 40 22 A 0.39 F90SD D80-27-CP12 80 5 50 27 B 0.74 SDMT 1205 SDMR 1205 TSD 12R F90SD D100-32-CP12 100 5 50 32 B 1.07 QDMT 1205 F90SD D125-40-CP12 125 7 63 40 B 2.20 F90SD D160-40-CP12 160 8 63 40 C 3.50 Пластины см. стр B454-457 111 Оправки см. стр. B536 Комплектующие элементы см. стр. B542 Режимы резания см. стр. B526-530 у F90SD...16 Диапазон диаметров 160-250 мм Обозначение D Z H d Тип оправки111 1 Пластины F90SD D160-40-16 160 10 63 40 C 3.56 F90SD D200-60-16 200 12 63 60 C 5.34 SDMT 1606 F90SD D250-60-16 250 16 63 60 C 8.75 0 Пластины см. стр. B460 Комплектующие элементы см. стр B542 111 Оправки см. стр. B536 Режимы резания см. стр. B526-530 MSLL2000 У 3M F90AX...-13 d/tl fr о. 12.5 Ijf LjC ///z'/'/// // -k a Г Врезание под углом запрещено H D 3M F90AX...-13 Диапазон диаметров 40-160 мм Обозначение D Z H d Тип ЩЛ оправки111 ЯИЪ Пластины 3M F90AX D40-16-13 40 5 40 16 A 0.20 3M F90AX D50-22-13 50 6 40 22 A 0.51 3M F90AX D63-22-13 63 7 40 22 B 0.64 3M F90AX D80-27-13 80 8 50 27 B 1.12 3M F90AX D80-6-27-13 80 6 50 27 B 0.90 3M AXKT 1304 3M F90AX D100-32-13 100 9 50 32 B 2.37 3M F90AX D100-7-32-13 100 7 50 32 B 1.41 3M F90AX D125-40-13 125 10 63 40 B 2.37 3M F90AX D125-8-40-13 125 8 63 40 B 2.28 3M F90AX D160-10-40-13 160 10 63 40 B 3.56 g Пластины см. стр B386-387 Комплектующие элементы см. стр. B542 111 Оправки см. стр. B536 Режимы резания см. стр. B526-530 Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин.
