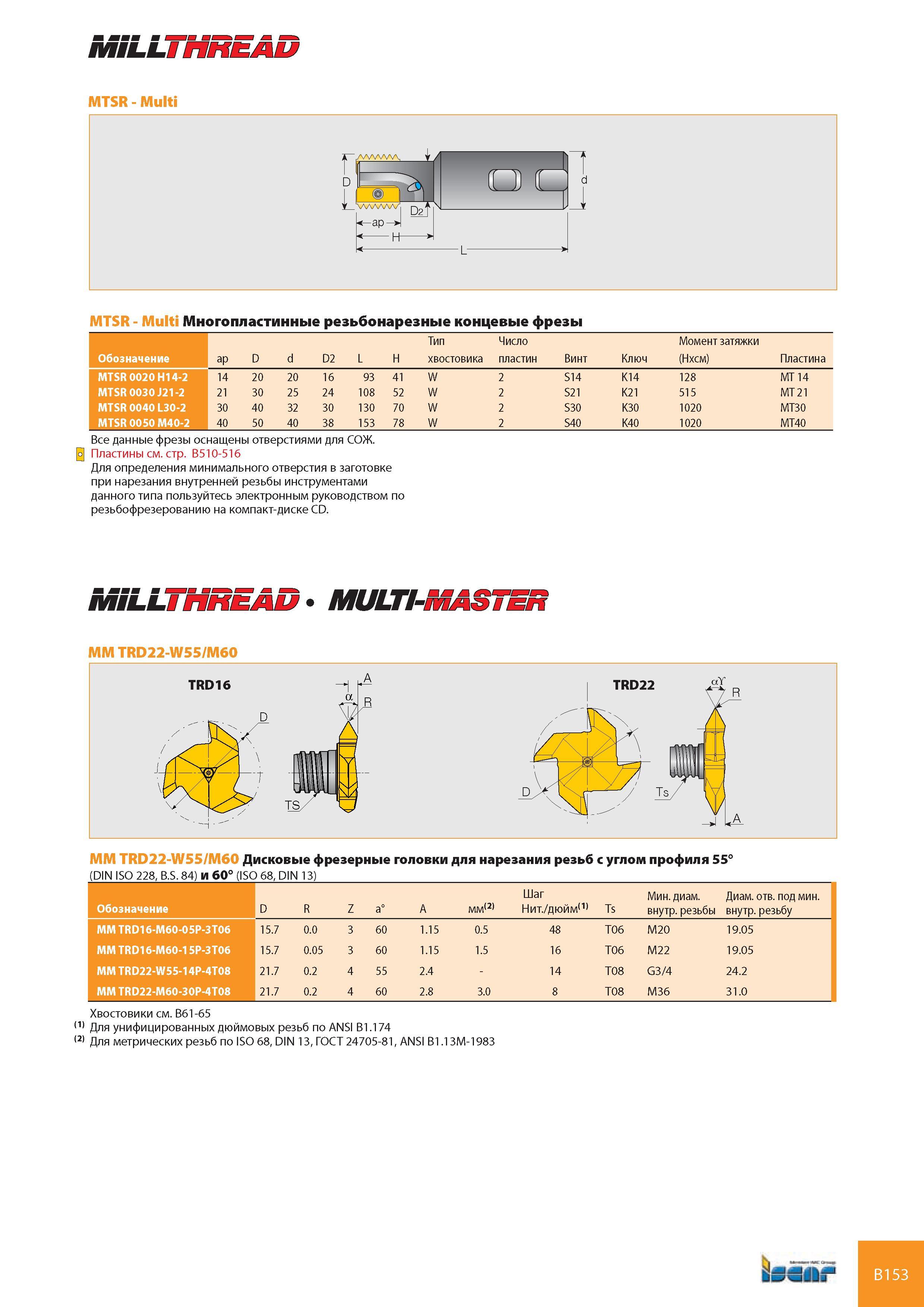

MiLLt НмЕАи MTSR - Multi MTSR - Multi Многопластинные резьбонарезные концевые фрезы Обозначение ap D d D2 L H Тип хвостовика Число пластин Винт Ключ Момент затяжки (Нхсм) Пластина MTSR 0020 H14-2 14 20 20 16 93 41 W 2 S14 K14 128 MT 14 MTSR 0030 J21-2 21 30 25 24 108 52 W 2 S21 K21 515 MT 21 MTSR 0040 L30-2 30 40 32 30 130 70 W 2 S30 K30 1020 MT30 MTSR 0050 M40-2 40 50 40 38 153 78 W 2 S40 K40 1020 MT40 Все данные фрезы оснащены отверстиями для СОЖ. Пластины см. стр. B510-516 Для определения минимального отверстия в заготовке при нарезания внутренней резьбы инструментами данного типа пользуйтесь электронным руководством по резьбофрезерованию на компакт-диске CD. MiLLn rffir R/i\rw ММ TRD22-W55/M60 TRD16 TRD22 ММ TRD22-W55/M60 Дисковые фрезерные головки для нарезания резьб с углом профиля 55° (DIN ISO 228, B.S. 84) и 60° (ISO 68, DIN 13) Шаг Мин. диам. внутр. резьбы Диам. отв. под мин. внутр. резьбу Обозначение D R Z а° A мм121 Нит./дюйм111 Ts ММ TRD16-M60-05P-3T06 15.7 0.0 3 60 1.15 0.5 48 T06 M20 19.05 ММ TRD16-M60-15P-3T06 15.7 0.05 3 60 1.15 1.5 16 T06 M22 19.05 ММ TRD22-W55-14P-4T08 21.7 0.2 4 55 2.4 - 14 T08 G3/4 24.2 ММ TRD22-M60-30P-4T08 21.7 0.2 4 60 2.8 3.0 8 T08 M36 31.0 Хвостовики см. B61-65 111 Для унифицированных дюймовых резьб по ANSI B1.174 121 Для метрических резьб по ISO 68, Din 13, ГОСТ 24705-81, ANSI B1.13M-1983 B153
