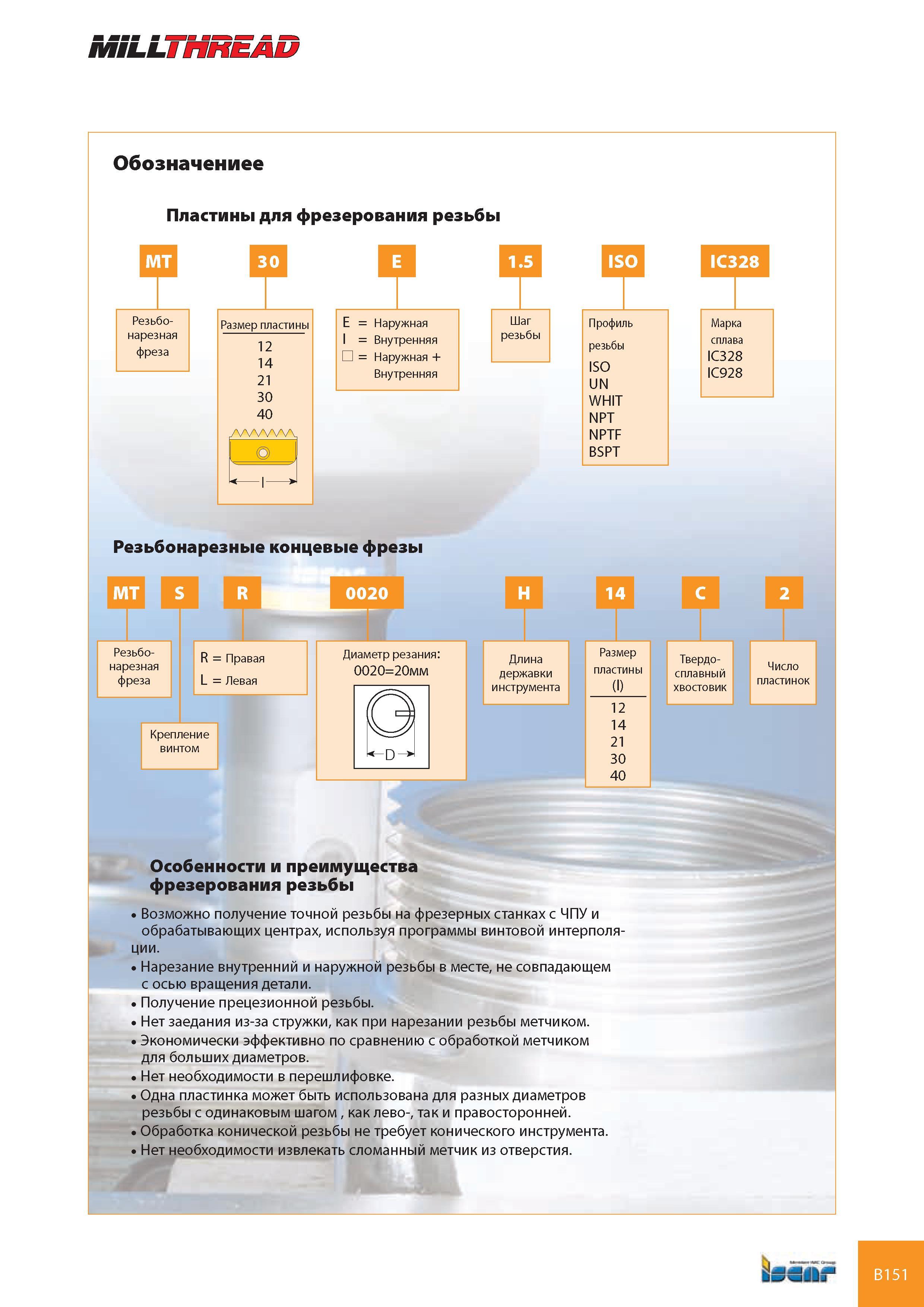

Принятая компанией Iscar система обозначения сменных режущих пластин для фрезерования резьбы Особенности и преимущества резьбофрезерования на станках 192 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B151
Принятая компанией Iscar система обозначения сменных режущих пластин для фрезерования резьбы Особенности и преимущества резьбофрезерования на станках Принятая компанией Iscar система обозначения сменных режущих пластин для фрезерования резьбы Особенности и преимущества резьбофрезерования на станках _ Возможно получение точной резьбы на фрезерных станках с ЧПУ и обрабатывающих центрах, используя программы винтовой интерполяции. Нарезание внутренний и наружной резьбы в месте, не совпадающем с осью вращения детали. Получение прецезионной резьбы. Нет заедания из-за стружки, как при нарезании резьбы метчиком. Экономически эффективно по сравнению с обработкой метчиком для больших диаметров. Нет необходимости в перешлифовке. Одна пластинка может быть использована для разных диаметров резьбы с одинаковым шагом , как лево-, так и правосторонней. Обработка конической резьбы не требует конического инструмента. Нет необходимости извлекать сломанный метчик из отверстия. ЬИг B151 Резьбо нарезная фреза E = Наружная = Внутренняя = Наружная + Внутренняя lISOl Профиль резьбы ISO UN WHIT NPT NPTF BSPT IC328 MT E Резьбонарезные концевые фрезы MT S R 0020 Резьбо- нарезная фреза R = Правая L = Левая Крепление винтом Диаметр резания 0020=20мм -D- Длина державки инструмента Размер пластины (l) 12 14 21 30 40 Твердо- сплавный хвостовик Число пластинок H 14 2
