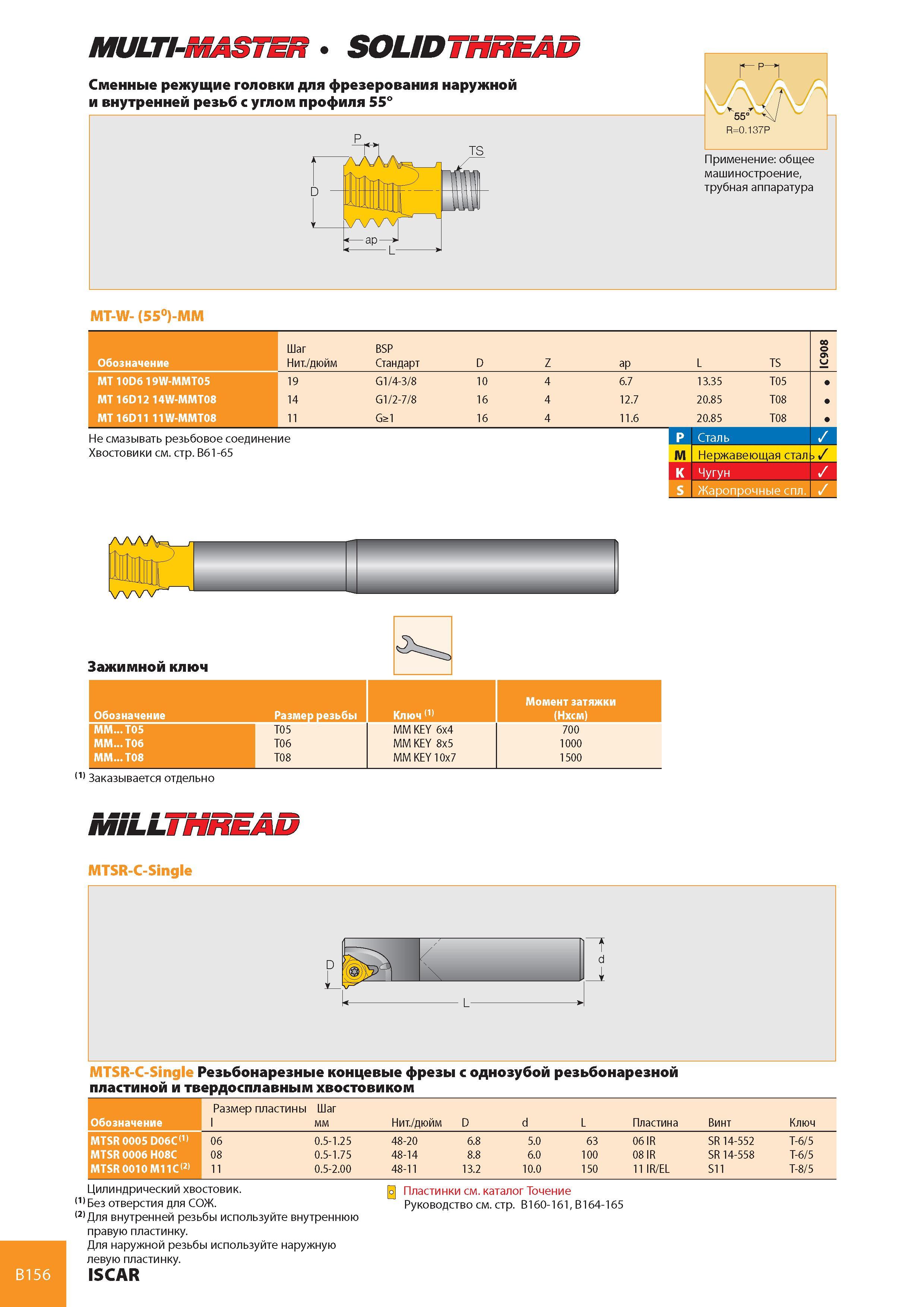

B156 ЛЯДТУ-Мйэяжг SOUD оВШШш ) Сменные режущие головки для фрезерования наружной и внутренней резьб с углом профиля 55° Применение общее машиностроение, трубная аппаратура P MT-W- (550)-ММ Обозначение Шаг Нит./дюйм BSP Стандарт D Z ap L TS 8 0 9 IC MT 10D6 19W-ММT05 19 G1/4-3/8 10 4 6.7 13.35 T05 MT 16D12 14W-ММT08 14 G1/2-7/8 16 4 12.7 20.85 T08 MT 16D11 1Ш-ММТС8 11 G>1 16 4 11.6 20.85 T08 Не смазывать резьбовое соединение Хвостовики см. стр. В61-65 P Сталь M Нержавеющая стал K Чугун S Жаропрочные спл. Зажимной ключ Момент затяжки Обозначение Размер резьбы Ключ (1) (Нхсм) ММ... T05 T05 MM KEY 6x4 700 ММ... T06 T06 MM KEY 8x5 1000 ММ... T08 T08 MM KEY 10x7 1500 (1) Заказывается отдельно MiLLt НмЕАи MTSR-C-Single MTSR-C-Single Резьбонарезные концевые фрезы с однозубой резьбонарезной пластиной и твердосплавным хвостовиком Обозначение Размер пластины l Шаг мм Нит./дюйм D d L Пластина Винт Ключ MTSR 0005 D06C(1) 06 0.5-1.25 48-20 6.8 5.0 63 06 IR SR 14-552 T-6/5 MTSR 0006 H08C 08 0.5-1.75 48-14 8.8 6.0 100 08 IR SR 14-558 T-6/5 MTSR 0010 M11C(2) 11 0.5-2.00 48-11 13.2 10.0 150 11 IR/EL S11 T-8/5 Цилиндрический хвостовик. Пластинки см. каталог Точение (1) Без отверстия для СОЖ. Руководство см. стр. B160-161, B164-165 (2) Для внутренней резьбы используйте внутреннюю правую пластинку. Для наружной резьбы используйте наружную левую пластинку. ISCAR
