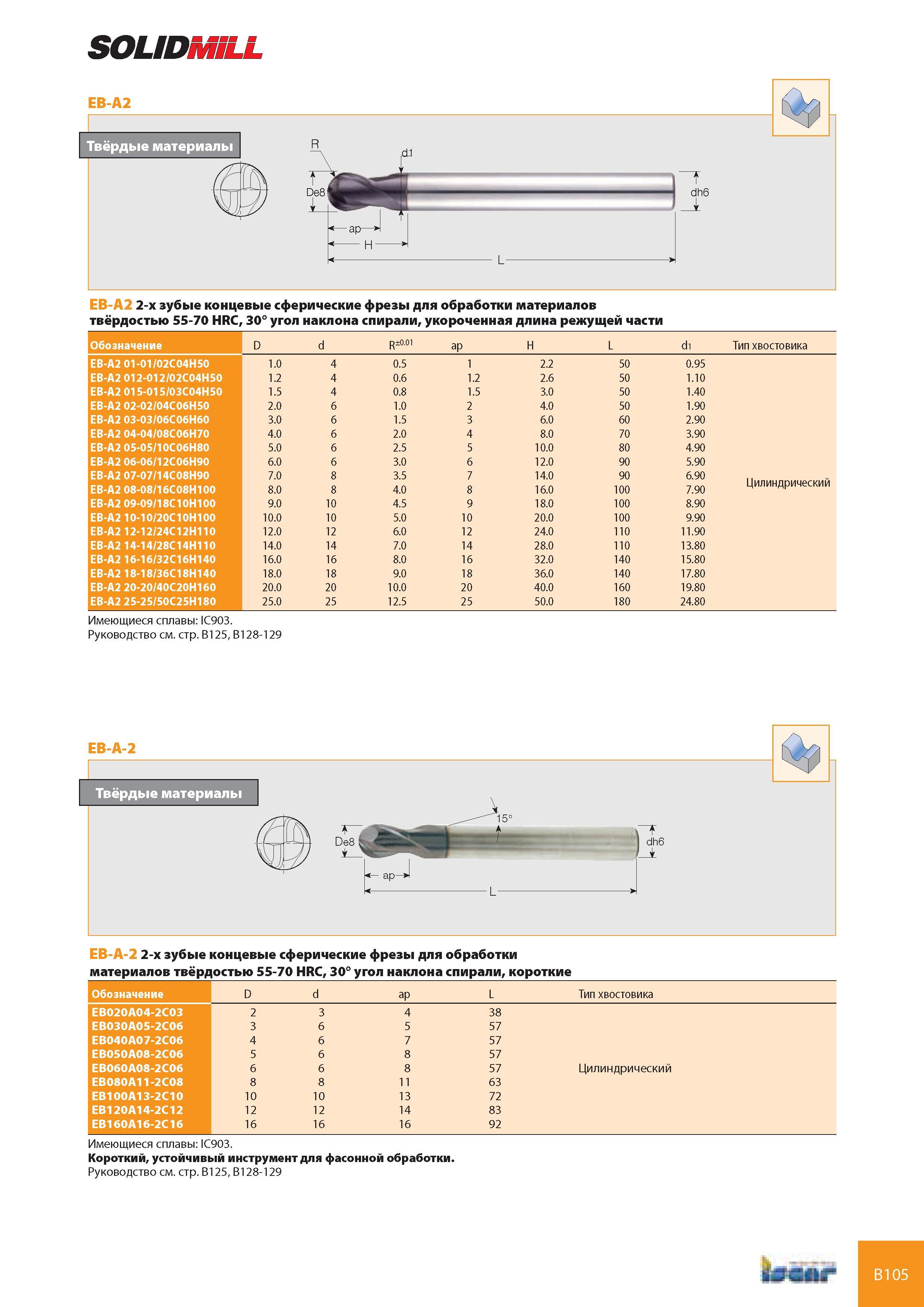

146 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B105

Каталог ISCAR 2008 Вращающийся инструмент Стр. B105 0146 Lab2u

SOLIDMILL EB-A2 2-х зубые концевые сферические фрезы для обработки материалов твёрдостью 55-70 HRC, 30° угол наклона спирали, укороченная длина режущей части Обозначение D d R±0.01 ap H L d1 Тип хвостовика EB-A2 01-01/02C04H50 1.0 4 0.5 1 2.2 50 0.95 EB-A2 012-012/02C04H50 1.2 4 0.6 1.2 2.6 50 1.10 EB-A2 015-015/03C04H50 1.5 4 0.8 1.5 3.0 50 1.40 EB-A2 02-02/04C06H50 2.0 6 1.0 2 4.0 50 1.90 EB-A2 03-03/06C06H60 3.0 6 1.5 3 6.0 60 2.90 EB-A2 04-04/08C06H70 4.0 6 2.0 4 8.0 70 3.90 EB-A2 05-05/10C06H80 5.0 6 2.5 5 10.0 80 4.90 EB-A2 06-06/12C06H90 6.0 6 3.0 6 12.0 90 5.90 EB-A2 07-07/14C08H90 7.0 8 3.5 7 14.0 90 6.90 Цилиндрический EB-A2 08-08/16C08H100 8.0 8 4.0 8 16.0 100 7.90 EB-A2 09-09/18C10H100 9.0 10 4.5 9 18.0 100 8.90 EB-A2 10-10/20C10H100 10.0 10 5.0 10 20.0 100 9.90 EB-A2 12-12/24C12H110 12.0 12 6.0 12 24.0 110 11.90 EB-A2 14-14/28C14H110 14.0 14 7.0 14 28.0 110 13.80 EB-A2 16-16/32C16H140 16.0 16 8.0 16 32.0 140 15.80 EB-A2 18-18/36C18H140 18.0 18 9.0 18 36.0 140 17.80 EB-A2 20-20/40C20H160 20.0 20 10.0 20 40.0 160 19.80 EB-A2 25-25/50C25H180 25.0 25 12.5 25 50.0 180 24.80 Имеющиеся сплавы IC903. Руководство см. стр. B125, B128-129 EB-A-2 2-х зубые концевые сферические фрезы для обработки материалов твёрдостью 55-70 HRC, 30° угол наклона спирали, короткие D d ap L Тип хвостовика EB020A04-2C03 2 3 4 38 EB030A05-2C06 3 6 5 57 EB040A07-2C06 4 6 7 57 EB050A08-2C06 5 6 8 57 EB060A08-2C06 6 6 8 57 Цилиндрический EB080A11-2C08 8 8 11 63 EB100A13-2C10 10 10 13 72 EB120A14-2C12 12 12 14 83 EB160A16-2C16 16 16 16 92 Имеющиеся сплавы IC903. Короткий, устойчивый инструмент для фасонной обработки. Руководство см. стр. B125, B128-129 B105
