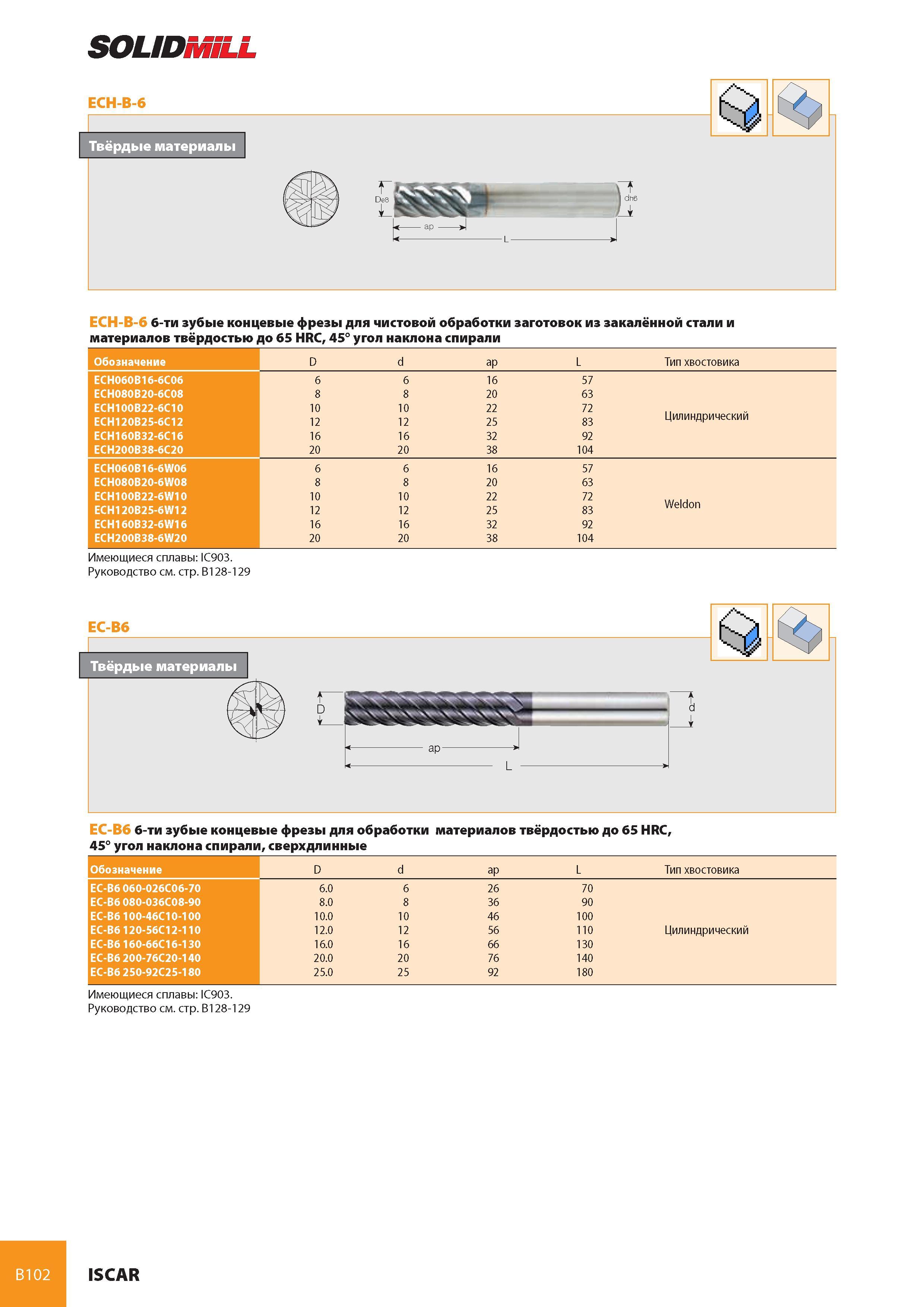

SOLIDMILL ECH-B-6 Твёрдые материалы 'i ECH-B-6 6-ти зубые концевые фрезы для чистовой обработки заготовок из закалённой стали и материалов твёрдостью до 65 HRC, 45° угол наклона спирали Обозначение D d ap L Тип хвостовика ECH060B16-6C06 6 6 16 57 ECH080B20-6C08 8 8 20 63 ECH100B22-6C10 10 10 22 72 Цилиндрический ECH120B25-6C12 12 12 25 83 ECH160B32-6C16 16 16 32 92 ECH200B38-6C20 20 20 38 104 ECH060B16-6W06 6 6 16 57 ECH080B20-6W08 8 8 20 63 ECH100B22-6W10 10 10 22 72 Weldon ECH120B25-6W12 12 12 25 83 ECH160B32-6W16 16 16 32 92 ECH200B38-6W20 20 20 38 104 Имеющиеся сплавы IC903. Руководство см. стр. B128-129 EC-B6 6-ти зубые концевые фрезы для обработки материалов твёрдостью до 65 HRC, 45° угол наклона спирали, сверхдлинные Обозначение D d ap L Тип хвостовика EC-B6 060-026C06-70 6.0 6 26 70 EC-B6 080-036C08-90 8.0 8 36 90 EC-B6100-46C10-100 10.0 10 46 100 EC-B6120-56C12-110 12.0 12 56 110 Цилиндрический EC-B6 160-66C16-130 16.0 16 66 130 EC-B6 200-76C20-140 20.0 20 76 140 EC-B6 250-92C25-180 25.0 25 92 180 Имеющиеся сплавы IC903. Руководство см. стр. B128-129 B102 ISCAR
