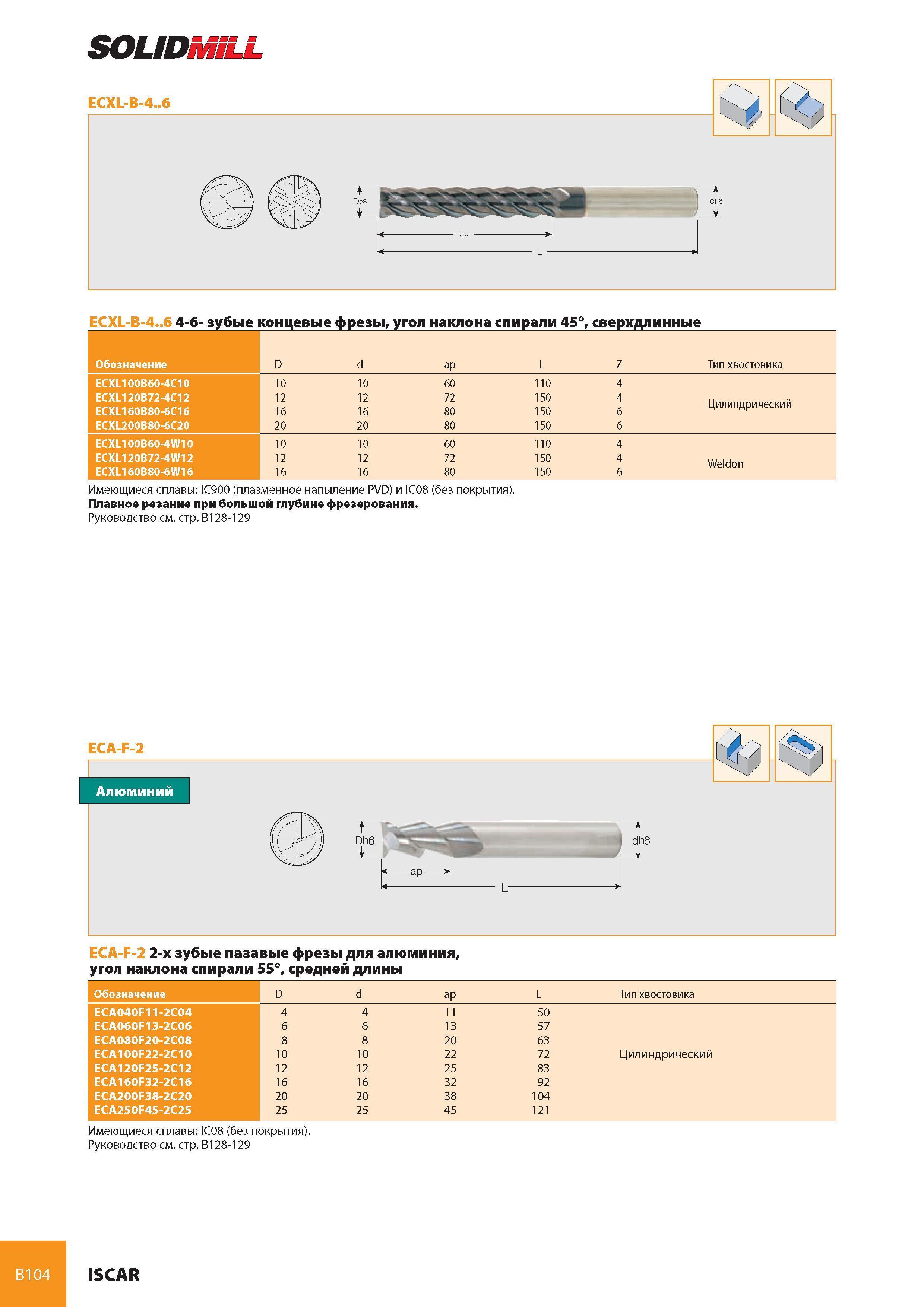

SOLIDMILL ECXL-B-4..6 4-6- зубые концевые фрезы, угол наклона спирали 45°, сверхдлинные Обозначение D d ap L Z Тип хвостовика ECXL100B60-4C10 10 10 60 110 4 ECXL120B72-4C12 12 12 72 150 4 ECXL160B80-6C16 16 16 80 150 6 Цилиндрический ECXL200B80-6C20 20 20 80 150 6 ECXL100B60-4W10 10 10 60 110 4 ECXL120B72-4W12 12 12 72 150 4 Weldon ECXL160B80-6W16 16 16 80 150 6 Имеющиеся сплавы IC900 (плазменное напыление PVD) и IC08 (без покрытия). Плавное резание при большой глубине фрезерования. Руководство см. стр. B128-129 ECA-F-2 2-х зубые пазавые фрезы для алюминия, угол наклона спирали 55°, средней длины Обозначение D d ap L Тип хвостовика ECA040F11-2C04 4 4 11 50 ECA060F13-2C06 6 6 13 57 ECA080F20-2C08 8 8 20 63 ECA100F22-2C10 10 10 22 72 Цилиндрический ECA120F25-2C12 12 12 25 83 ECA160F32-2C16 16 16 32 92 ECA200F38-2C20 20 20 38 104 ECA250F45-2C25 25 25 45 121 Имеющиеся сплавы IC08 (без покрытия). Руководство см. стр. B128-129 B104 ISCAR
