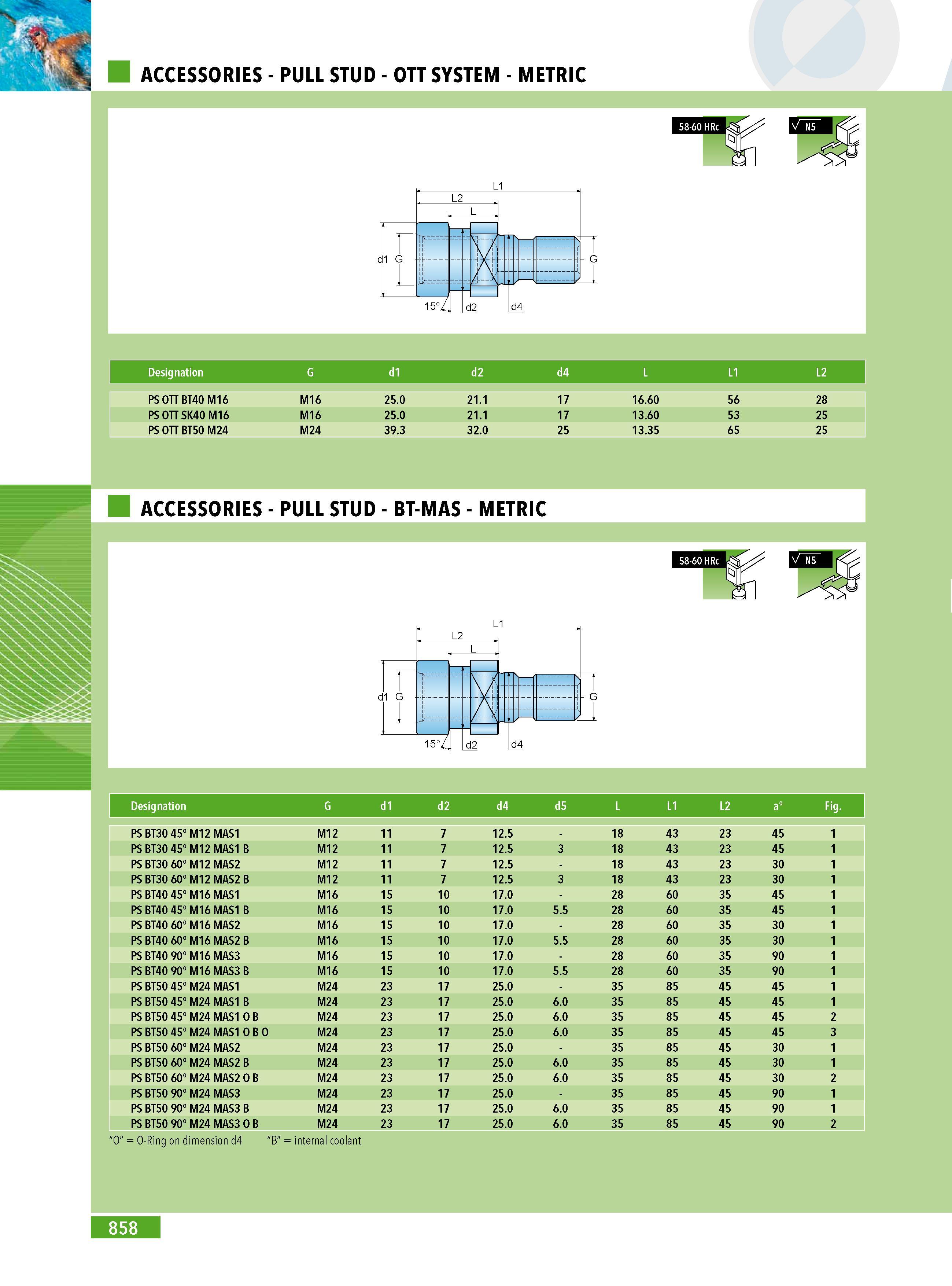

PS OTT BT40 M16 M16 25.0 21.1 17 16.60 56 28 PS OTT SK40 M16 M16 25.0 21.1 17 13.60 53 25 PS OTT BT50 M24 M24 39.3 32.0 25 13.35 65 25 Designation G d1 d2 d4 d5 L L1 L2 a Fig. PS BT30 45 M12 MAS1 M12 11 7 12.5 18 43 23 45 1 PS BT30 45 M12 MAS1 B M12 11 7 12.5 3 18 43 23 45 1 PS BT30 60 M12 MAS2 M12 11 7 12.5 18 43 23 30 1 PS BT30 60 M12 MAS2 B M12 11 7 12.5 3 18 43 23 30 1 PS BT40 45 M16 MAS1 M16 15 10 17.0 28 60 35 45 1 PS BT40 45 M16 MAS1 B M16 15 10 17.0 5.5 28 60 35 45 1 PS BT40 60 M16 MAS2 M16 15 10 17.0 28 60 35 30 1 PS BT40 60 M16 MAS2 B M16 15 10 17.0 5.5 28 60 35 30 1 PS BT40 90 M16 MAS3 M16 15 10 17.0 28 60 35 90 1 PS BT40 90 M16 MAS3 B M16 15 10 17.0 5.5 28 60 35 90 1 PS BT50 45 M24 MAS1 M24 23 17 25.0 35 85 45 45 1 PS BT50 45 M24 MAS1 B M24 23 17 25.0 6.0 35 85 45 45 1 PS BT50 45 M24 MAS1 O B M24 23 17 25.0 6.0 35 85 45 45 PS BT50 45 M24 MAS1 O B O M24 23 17 25.0 6.0 35 85 45 45 PS BT50 60 M24 MAS2 M24 23 17 25.0 35 85 45 30 1 PS BT50 60 M24 MAS2 B M24 23 17 25.0 6.0 35 85 45 30 1 PS BT50 60 M24 MAS2 O B M24 23 17 25.0 6.0 35 85 45 30 PS BT50 90 M24 MAS3 M24 23 17 25.0 35 85 45 90 1 PS BT50 90 M24 MAS3 B M24 23 17 25.0 6.0 35 85 45 90 1 PS BT50 90 M24 MAS3 O B M24 23 17 25.0 6.0 35 85 45 90 2 'O" O-Ring on dimension d4 B" internal coolant 858
