Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

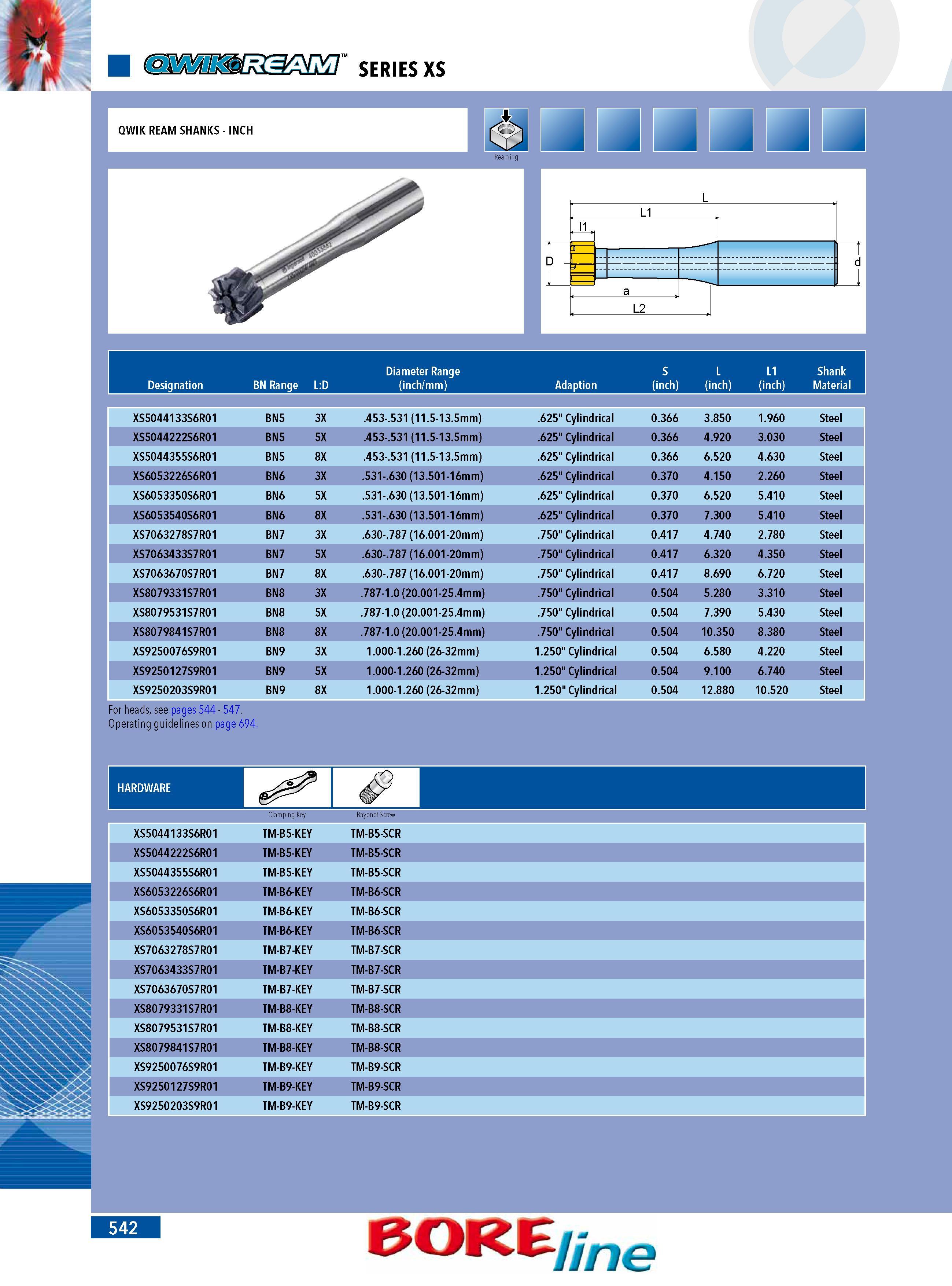

540 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.542 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 542 0540 Lab2u SERIES XS QWIK REAM SHANKS - INCH Reaming B ORE Designation BN Range L:D Diameter Range (inch mm) Adaption S (inch) L (inch) L1 (inch) Shank Material XS5044133S6R01 BN5 3X .453-.531 (11.5-13.5mm) .625" Cylindrical 0.366 3.850 1.960 Steel XS5044222S6R01 BN5 5X .453-.531 (11.5-13.5mm) .625" Cylindrical 0.366 4.920 3.030 Steel XS5044355S6R01 BN5 8X .453-.531 (11.5-13.5mm) .625" Cylindrical 0.366 6.520 4.630 Steel XS6053226S6R01 BN6 3X .531-.630 (13.501-16mm) .625" Cylindrical 0.370 4.150 2.260 Steel XS6053350S6R01 BN6 5X .531-.630 (13.501-16mm) .625" Cylindrical 0.370 6.520 5.410 Steel XS6053540S6R01 BN6 8X .531-.630 (13.501-16mm) .625" Cylindrical 0.370 7.300 5.410 Steel XS7063278S7R01 BN7 3X .630-.787 (16.001-20mm) .750" Cylindrical 0.417 4.740 2.780 Steel XS7063433S7R01 BN7 5X .630-.787 (16.001-20mm) .750" Cylindrical 0.417 6.320 4.350 Steel XS7063670S7R01 BN7 8X .630-.787 (16.001-20mm) .750" Cylindrical 0.417 8.690 6.720 Steel XS8079331S7R01 BN8 3X .787-1.0 (20.001-25.4mm) .750" Cylindrical 0.504 5.280 3.310 Steel XS8079531S7R01 BN8 5X .787-1.0 (20.001-25.4mm) .750" Cylindrical 0.504 7.390 5.430 Steel XS8079841S7R01 BN8 8X .787-1.0 (20.001-25.4mm) .750" Cylindrical 0.504 10.350 8.380 Steel XS9250076S9R01 BN9 3X 1.000-1.260 (26-32mm) 1.250" Cylindrical 0.504 6.580 4.220 Steel XS9250127S9R01 BN9 5X 1.000-1.260 (26-32mm) 1.250" Cylindrical 0.504 9.100 6.740 Steel XS9250203S9R01 BN9 8X 1.000-1.260 (26-32mm) 1.250" Cylindrical 0.504 12.880 10.520 Steel For heads see pages 544 - 547. Operating guidelines on page 694. HARDWARE Clamping Key Bayonet Screw XS5044133S6R01 TM-B5-KEY TM-B5-SCR XS5044222S6R01 TM-B5-KEY TM-B5-SCR XS5044355S6R01 TM-B5-KEY TM-B5-SCR XS6053226S6R01 TM-B6-KEY TM-B6-SCR XS6053350S6R01 TM-B6-KEY TM-B6-SCR XS6053540S6R01 TM-B6-KEY TM-B6-SCR XS7063278S7R01 TM-B7-KEY TM-B7-SCR XS7063433S7R01 TM-B7-KEY TM-B7-SCR XS7063670S7R01 TM-B7-KEY TM-B7-SCR XS8079331S7R01 TM-B8-KEY TM-B8-SCR XS8079531S7R01 TM-B8-KEY TM-B8-SCR XS8079841S7R01 TM-B8-KEY TM-B8-SCR XS9250076S9R01 TM-B9-KEY TM-B9-SCR XS9250127S9R01 TM-B9-KEY TM-B9-SCR XS9250203S9R01 TM-B9-KEY TM-B9-SCR me 542 |
|||||
