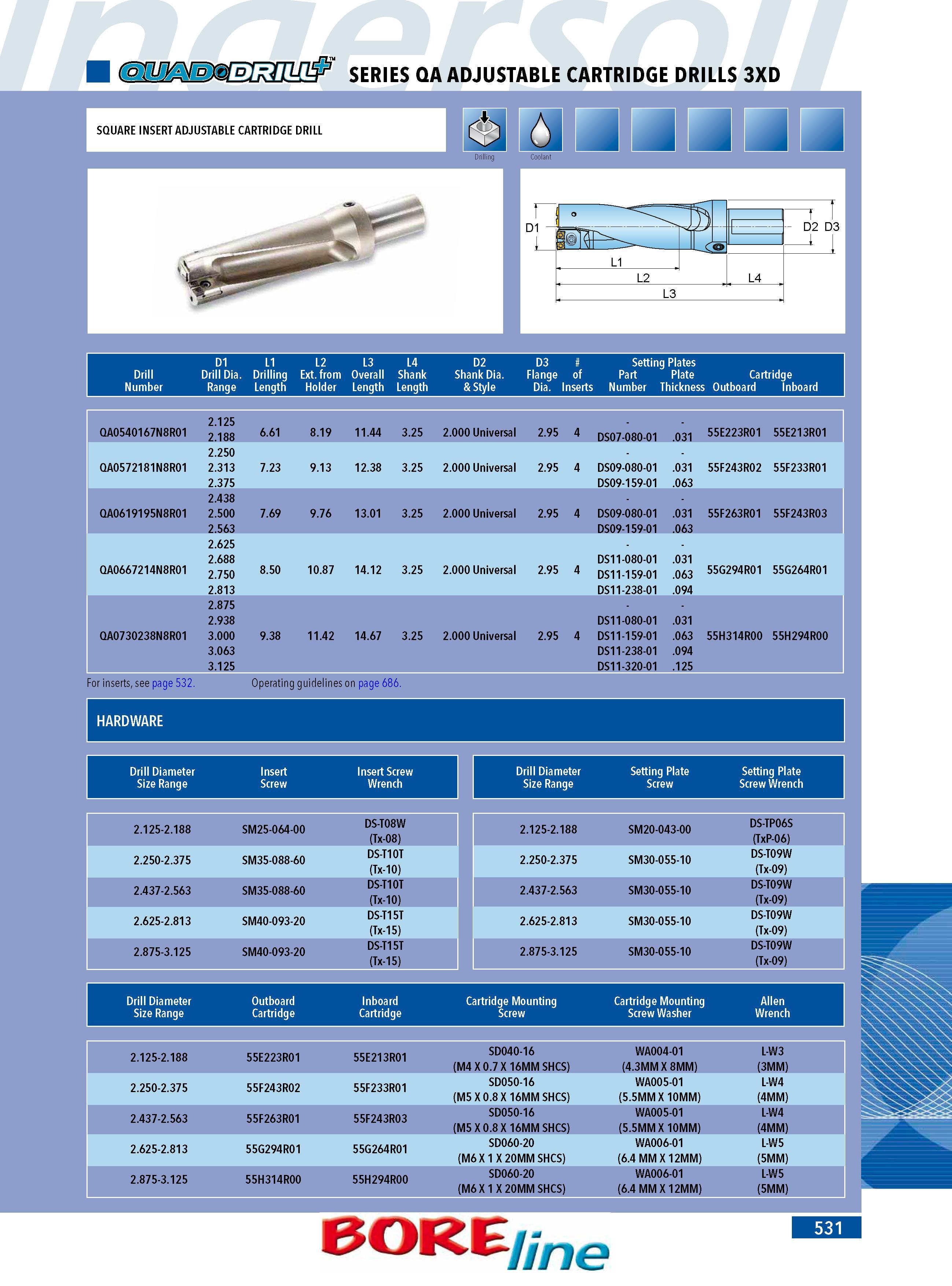

529 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.531 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 531 0529 Lab2u SERIES QA ADJUSTABLE CARTRIDGE DRILLS 3XD For inserts see page 532. Operating guidelines on page 686. Drill Number D1 Drill Dia. Range L1 Drilling Length L2 Ext. from Holder L3 Overall Length L4 Shank Length D2 Shank Dia. & Style D3 Flange Dia. of Inserts Setting Plates Part Plate Number Thickness Cartridge Outboard Inboard QA0540167N8R01 2.125 6.61 8.19 11.44 3.25 2.000 Universal 2.95 4 DS07-080-01 .031 55E223R01 55E213R01 2.250 QA0572181N8R01 2.313 2.375 7.23 9.13 12.38 3.25 2.000 Universal 2.95 4 DS09-080-01 DS09-159-01 .031 .063 55F243R02 55F233R01 2.438 QA0619195N8R01 2.500 7.69 9.76 13.01 3.25 2.000 Universal 2.95 4 DS09-080-01 .031 55F263R01 55F243R03 2.625 QA0667214N8R01 2.688 2.750 2.813 8.50 10.87 14.12 3.25 2.000 Universal 2.95 4 DS11-080-01 DS11-159-01 DS11-238-01 .031 .063 .094 55G294R01 55G264R01 2.875 2.938 DS11-080-01 .031 QA0730238N8R01 3.000 3.063 3.125 9.38 11.42 14.67 3.25 2.000 Universal 2.95 4 DS11-159-01 DS11-238-01 DS11-320-01 .063 .094 .125 55H314R00 55H294R00 Drill Diameter Insert Insert Screw Size Range Screw Wrench Drill Diameter Setting Plate Setting Plate Size Range Screw Screw Wrench 2.125-2.188 SM25-064-00 DS-T08W (Tx-08) 2.250-2.375 SM35-088-60 DS-T10T (Tx-10) 2.437-2.563 SM35-088-60 DS-T10T (Tx-10) 2.625-2.813 SM40-093-20 DS-T15T (Tx-15) 2.875-3.125 SM40-093-20 DS-T15T (Tx-15) 2.125-2.188 SM20-043-00 DS-TP06S (TxP-06) 2.250-2.375 SM30-055-10 DS-T09W (Tx-09) 2.437-2.563 SM30-055-10 DS-T09W (Tx-09) 2.625-2.813 SM30-055-10 DS-T09W (Tx-09) 2.875-3.125 SM30-055-10 DS-T09W (Tx-09) Drill Diameter Outboard Inboard Cartridge Mounting Cartridge Mounting Allen Size Range Cartridge Cartridge Screw Screw Washer Wrench 2.125-2.188 55E223R01 55E213R01 SD040-16 WA004-01 L-W3 (M4 X 0.7 X 16MM SHCS) (4.3MM X 8MM) (3MM) 2.250-2.375 55F243R02 55F233R01 SD050-16 WA005-01 L-W4 (M5 X 0.8 X 16MM SHCS) (5.5MM X 10MM) (4MM) 2.437-2.563 55F263R01 55F243R03 SD050-16 WA005-01 L-W4 (M5 X 0.8 X 16MM SHCS) (5.5MM X 10MM) (4MM) 2.625-2.813 55G294R01 55G264R01 SD060-20 WA006-01 L-W5 (M6 X 1 X 20MM SHCS) (6.4 MM X 12MM) (5MM) 2.875-3.125 55H314R00 55H294R00 SD060-20 WA006-01 L-W5 (M6 X 1 X 20MM SHCS) (6.4 MM X 12MM) (5MM) 60KE ne 531 |
|||||
