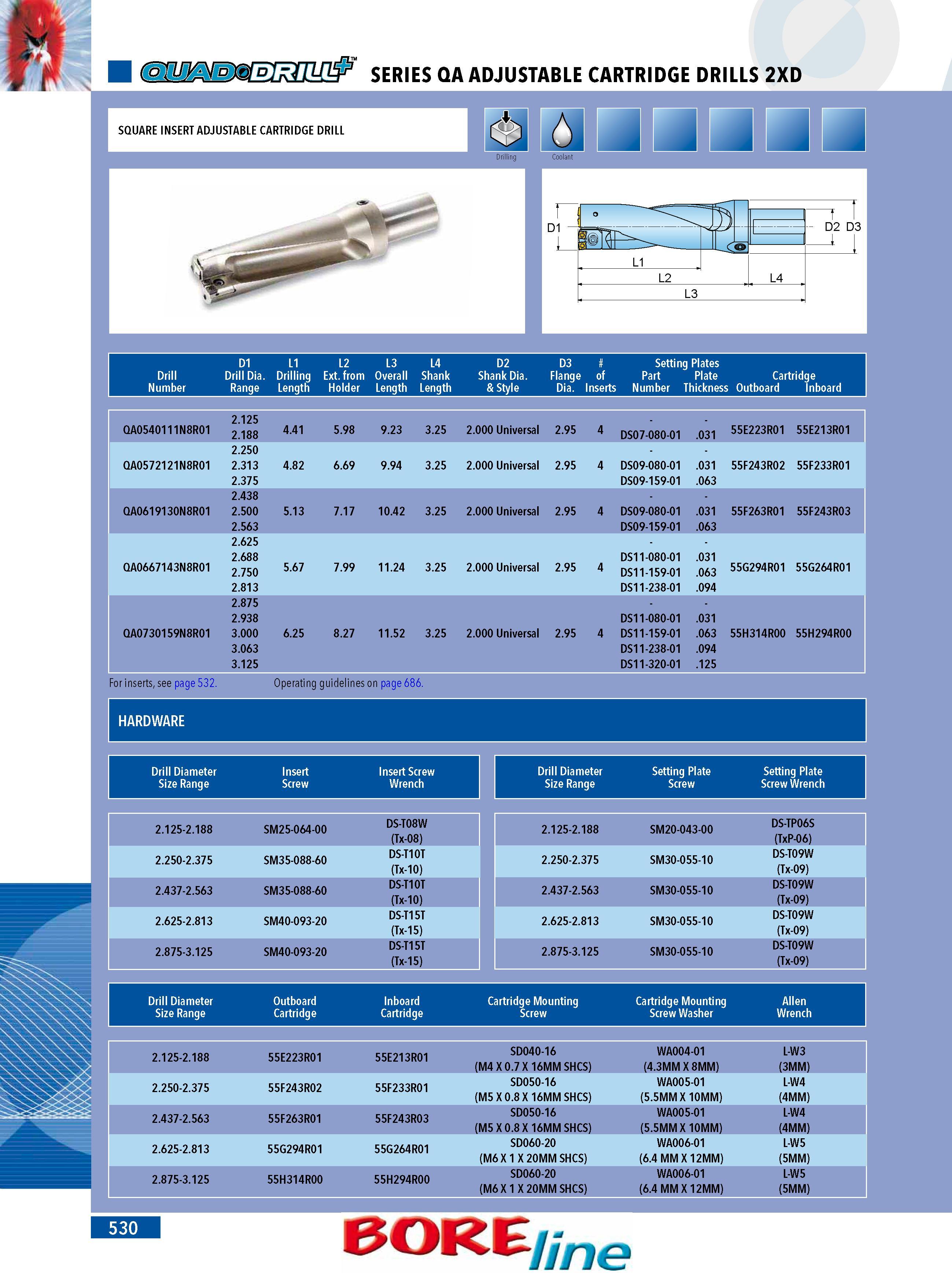

528 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.530 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 530 0528 Lab2u D1 L1 L2 L3 L4 D2 D3 Setting Plates Drill Drill Dia. Drilling Ext. from Overall Shank Shank Dia. Flange of Part Plate Cartridge Number Range Length Holder Length Length & Style Dia. Inserts Number Thickness Outboard Inboard QA0540111N8R01 2.125 2.188 4.41 5.98 9.23 3.25 2.000 Universal 2.95 4 DS07-080-01 .031 55E223R01 55E213R01 2.250 QA0572121N8R01 2.313 2.375 4.82 6.69 9.94 3.25 2.000 Universal 2.95 4 DS09-080-01 DS09-159-01 .031 .063 55F243R02 55F233R01 2.438 QA0619130N8R01 2.500 2.563 5.13 7.17 10.42 3.25 2.000 Universal 2.95 4 DS09-080-01 DS09-159-01 .031 .063 55F263R01 55F243R03 2.625 QA0667143N8R01 2.688 2.750 2.813 5.67 7.99 11.24 3.25 2.000 Universal 2.95 4 DS11-080-01 DS11-159-01 DS11-238-01 .031 .063 .094 55G294R01 55G264R01 2.875 2.938 DS11-080-01 .031 QA0730159N8R01 3.000 6.25 8.27 11.52 3.25 2.000 Universal 2.95 4 DS11-159-01 .063 55H314R00 55H294R00 3.063 DS11-238-01 .094 3.125 DS11-320-01 .125 Drill Diameter Setting Plate Setting Plate Size Range Screw Screw Wrench For inserts see page 532. Operating guidelines on page 686. Drill Diameter Insert Insert Screw Size Range Screw Wrench 2.125- 2.188 SM25-064-00 DS-T08W (Tx-08) 2.125-2.188 SM20-043-00 DS-TP06S (TxP-06) 2.250- 2.375 SM35-088-60 DS-T10T 2.250-2.375 SM30-055-10 DS-T09W (Tx-10) (Tx-09) 2.437- 2.563 SM35-088-60 DS-T10T 2.437-2.563 SM30-055-10 DS-T09W (Tx-10) (Tx-09) 2.625-2.813 SM40-093-20 DS-T15T 2.625-2.813 SM30-055-10 DS-T09W (Tx-15) (Tx-09) 2.875-3.125 SM40-093-20 DS-T15T 2.875-3.125 SM30-055-10 DS-T09W (Tx-15) (Tx-09) Drill Diameter Outboard Inboard Cartridge Mounting Cartridge Mounting Allen Size Range Cartridge Cartridge Screw Screw Washer Wrench 2.125-2.188 55E223R01 55E213R01 SD040-16 WA004-01 L-W3 (M4 X 0.7 X 16MM SHCS) (4.3MM X 8MM) (3MM) 2.250-2.375 55F243R02 55F233R01 SD050-16 WA005-01 L-W4 (M5 X 0.8 X 16MM SHCS) (5.5MM X 10MM) (4MM) 2.437-2.563 55F263R01 55F243R03 SD050-16 WA005-01 L-W4 (M5 X 0.8 X 16MM SHCS) (5.5MM X 10MM) (4MM) 2.625-2.813 55G294R01 55G264R01 SD060-20 WA006-01 L-W5 (M6 X 1 X 20MM SHCS) (6.4 MM X 12MM) (5MM) 2.875-3.125 55H314R00 55H294R00 SD060-20 WA006-01 L-W5 (M6 X 1 X 20MM SHCS) (6.4 MM X 12MM) (5MM) 530 0ORE ne |
|||||
