INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.)

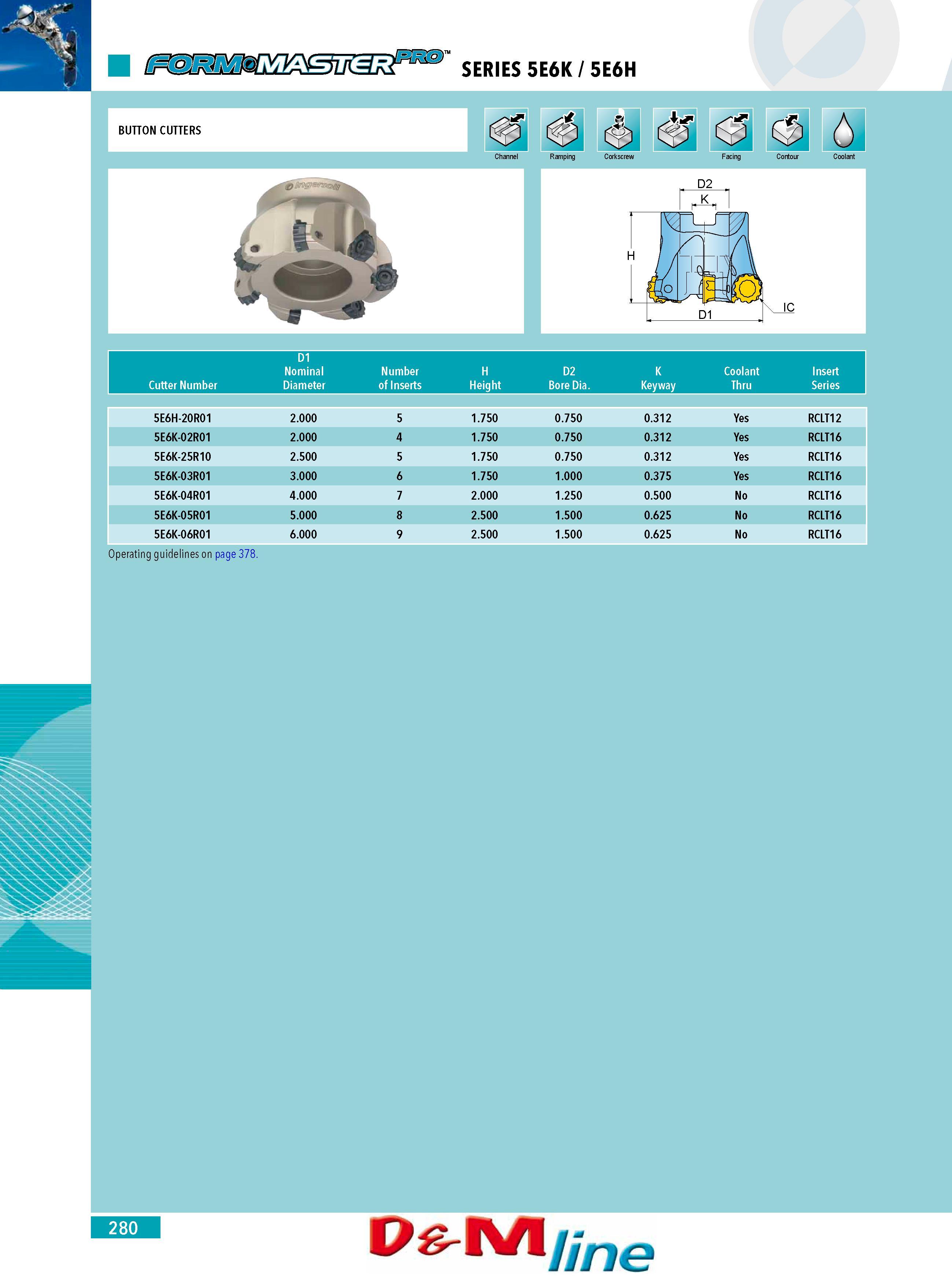

278 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.280
278 Каталог INGERSOLL 2011 Металлорежущий инструмент и инструментальная шпиндельная оснастка для станков Стр. 280

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 280 0278 Lab2u

D1 Nominal Number H D2 K Coolant Insert Cutter Number Diameter of Inserts Height Bore Dia. Keyway Thru Series 5E6H-20R01 2.000 5 1.750 0.750 0.312 Yes RCLT12 5E6K-02R01 2.000 4 1.750 0.750 0.312 Yes RCLT16 5E6K-25R10 2.500 5 1.750 0.750 0.312 Yes RCLT16 5E6K-03R01 3.000 6 1.750 1.000 0.375 Yes RCLT16 5E6K-04R01 4.000 7 2.000 1.250 0.500 No RCLT16 5E6K-05R01 5.000 8 2.500 1.500 0.625 No RCLT16 5E6K-06R01 6.000 9 2.500 1.500 0.625 No RCLT16 Operating guidelines on page 378. 280
