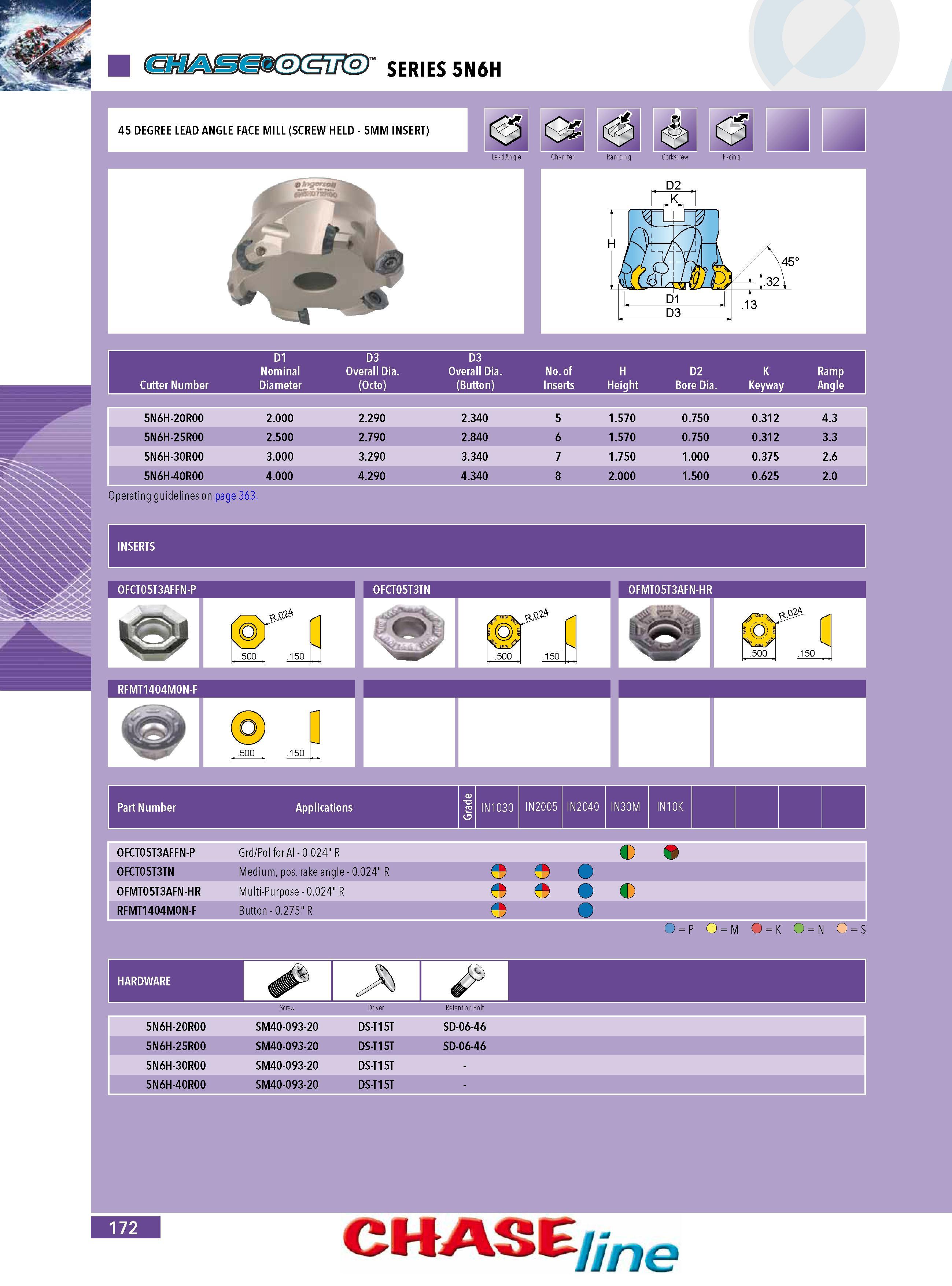

170 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.172 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 172 0170 Lab2u SERIES 5N6H 45 DEGREE LEAD ANGLE FACE MILL (SCREW HELD - 5MM INSERT) Lead Angle damping Operating guidelines on page 363. Cutter Number D1 Nominal Diameter D3 Overall Dia. (Octo) D3 Overall Dia. (Button) No. of Inserts H Height D2 Bore Dia. K Keyway Ramp Angle 5N6H-20R00 2.000 2.290 2.340 5 1.570 0.750 0.312 4.3 5N6H-25R00 2.500 2.790 2.840 6 1.570 0.750 0.312 3.3 5N6H-30R00 3.000 3.290 3.340 7 1.750 1.000 0.375 2.6 5N6H-40R00 4.000 4.290 4.340 8 2.000 1.500 0.625 2.0 OFCT05T3TN OFMT05T3AFN-HR Applications IN1030 IN2005 IN2040 IN30M IN10K OFCT05T3AFFN-P Grd Pol for Al - 0.024" R OFCT05T3TN Medium pos. rake angle - 0.024" R o OFMT05T3AFN-HR Multi-Purpose - 0.024" R RFMT1404M0N-F Button - 0.275" R P O M O K O N O S 5N6H-20R00 SM40-093-20 DS-T15T SD-06-46 5N6H-25R00 SM40-093-20 DS-T15T SD-06-46 5N6H-30R00 SM40-093-20 DS-T15T 5N6H-40R00 SM40-093-20 DS-T15T Chamfer Retention Bolt Driver 172 CHASt ne |
|||||
