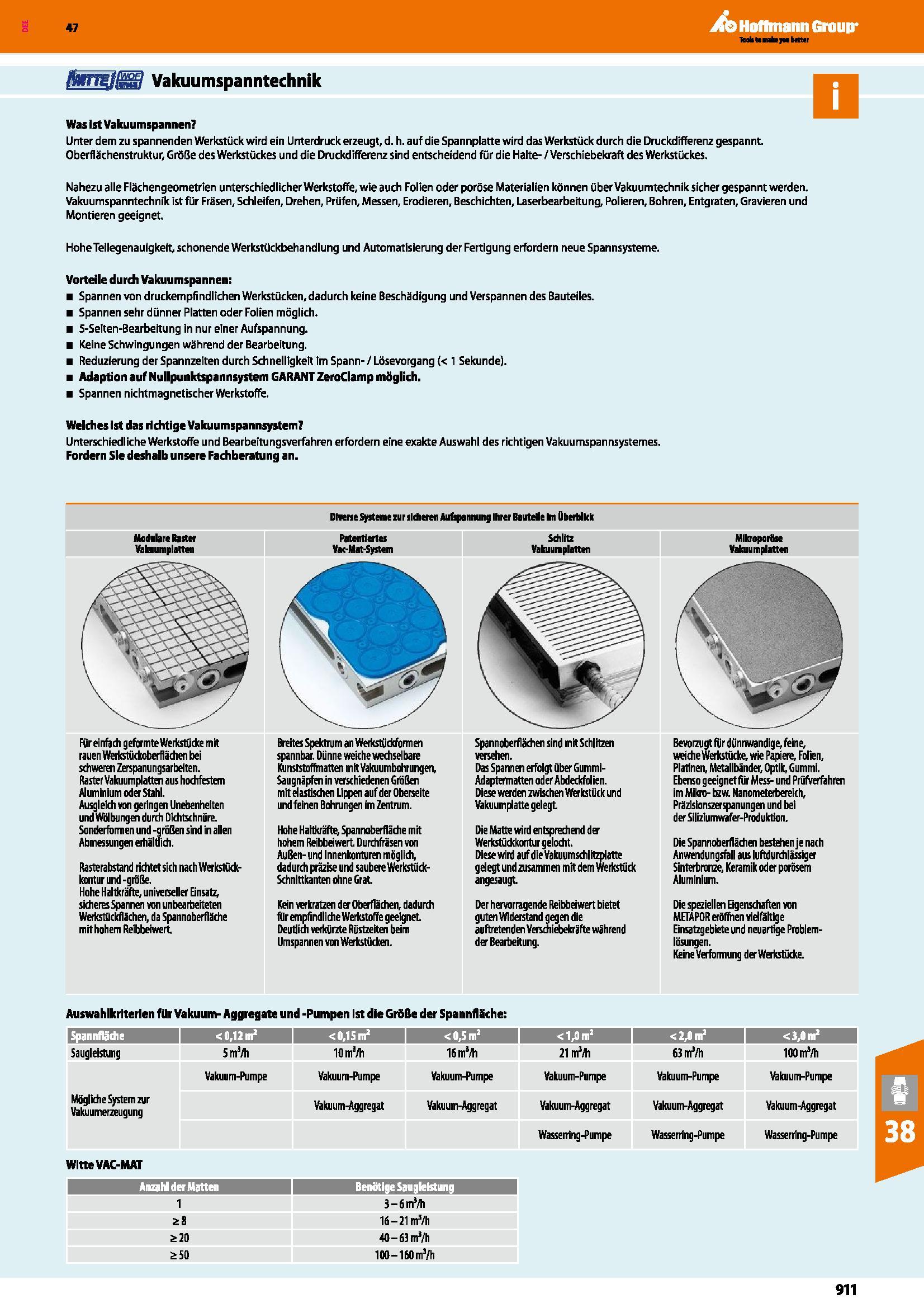

Vakuumspanntechnik Was Ist Vakuumspannen Unter dem zu spannenden Werkstück wird ein Unterdrück erzeugt, d. h. auf die Spannplatte wird das Werkstück durch die Druckdifferenz gespannt Oberflächenstruktur, Größe des Werkstückes und die Druckdifferenz sind entscheidend für die Halte- / Verschiebekraft des Werkstückes. Nahezu alle Flächengeometrien unterschiedlicher Werkstoffe, wie auch Folien oder poröse Materialien können über Vakuumtechnik sicher gespannt werden. Vakuumspanntechnik ist für Fräsen, Schleifen, Drehen, Prüfen, Messen, Erodieren, Beschichten, Laserbearbeitung, Polieren, Bohren, Entgraten, Gravieren und Montieren geeignet. Hohe Tellegenauigkeit, schonende Werkstückbehandlung und Automatisierung der Fertigung erfordern neue Spannsysteme. Vorteile durch Vakuumspannen Spannen von druckempfindlichen Werkstücken, dadurch keine Beschädigung und Verspannen des Bauteiles. Spannen sehr dünner Platten oder Folien möglich. 5-Se ten-Bearbeitung In nur einer Aufspannung. Keine Schwingungen während der Bearbeitung, Reduzierung der Spannzeiten durch Schnelligkeit im Spann- / Lösevorgang < 1 Sekunde). Adaption auf Nullpunktspannsystem GARANT ZeroClamp möglich. Spannen nichtmagnetischer Werkstoffe. Welches Ist das richtige Vakuumspannsystem Unterschiedliche Werkstoffe und Bearbeitungsverfahren erfordern eine exakte Auswahl des richtigen Vakuumspannsystemes. Fordern Sie deshalb unsere Fachberatung an. DlteneSysteme zur ildtemi Aufcpannung Ihrer Baut e In Oberblkk Für einfach geformte Werkstücke mit rauen Wetkstückoberflädien bei schweren Zerspanungsarbeiten. Raster Vakuumplatten aus hochfestem Aluminium oder Stahl. Ausgleich von geringen Unebenheiten und Wölbungen durch Diditsdiniire, Sonderformen und -grüßen sind in allen Abmessungen eihältiich. Rasterabstand richtet sich nach Werks ck-kontur und -größe. Hohe Haltkräfte, universeller Einsatz, sicheres Spannen von unbearbeiteten Werkstückflächen, da Spannoberfläche mit hohem Reibbeiwert Patentiertet Vac-Mat-System Breites Spektrum an Wefkstüdtformen spannbar. Dünne wefche wechselbare Kunststoffmatten mltVakuumbohrungen, Saugnäpfen in verschiedenen Größen mit elastischen Lippen auf der Oberseite und feinen Bohrungen im Zentrum. Hohe Haltkräfta Spannoberfläche mit hohem Reibbeiwert Durchfräsen von Außen- und Innenkonturen möglich, dadurch präzise und saubere Werkstück-Schnittkanten ohne Crat. Kein verkratzen der Oberflächen, dadurch fiir empfindliche Werkstoffe geeignet Deutiidi verkürzte Rüstzeiten beim Umspannen von Werkstücken. Schlitz Vakuuiaplatten Spannoberflächen sind mit Schlitzen versehen. Das Spannen erfolgt über Gumml-Adaptermatten oder Abdeckfolien. Diese werden zwischen Werkstück und Vakuumplatte gelegt Die Matte wird entsprechend der Werkstüdekontur gelocht. Diese wind auf die Vakuumschlitzplatte gelegt und zusammen mit dem Werkstück angesaugt Der hervorragende Reibbeiwert bietet guten Widerstand gegen die auftretenden Versdhiebekrifte während der Bearbeitung. Bevorzugt für dünnwandige, feine, weiche Werkstücke, wie Papiere, Folien, Platinen, Metallbänder, Optik, Gummi. Ebenso geeigneter Mess- und Prüfverfahren im Mikro- bzw. Nanometerbereich, Präzisionszerspanungen und bei der Siliziumwafer-Produktion. Die Spannoberflächen bestehen je nach Anwendungsfell aus luftdurchlässiger Sinterbranze, Keramik oder porösem Aluminium. Die speziellen Eigenschaften von METAPOR eröffnen vielfältige Einsatzgebiete und neuartige Problemlösungen. Keine Verformung der Werkstücke. Auswahlkriterien für Vakuum- Aggregate und -Pumpen Ist die Größe der Spannfläche 1 Spannflädie 1 <0,12 m 1 1 <0,15 m 1 <0,5m1 j <1 0m i <2 )m1 I <3,0m Saugleistung 5mä/h 10mä/h 16 m3/h 21 nrVh 63mVh lOOmMi Vakuum-Pumpe Vakuum-Pumpe Vakuum-Pumpe Vakuum-Pumpe Vakuum-Pumpe Vakuum-Pumpe Mögliche System zur Vakuumerzeugung Vakuum-Aggregat Vakuum-Aggregat Vakuum-Aggregat Vakuum-Aggregat Vakuum-Aggregat Wassening-Pumpe Wasserring-Pumpe Wasserring-Pumpe Witte VAC-MAT 1 Anzahl der Matten Benötige Saugleistung j 1 3-6mVh 28 16-21 mVh &20 40-63 mVh >50 100 160mVh Alodilare Rätter Vakaumplatten Mikroporöse Vakuumplattefi 911
