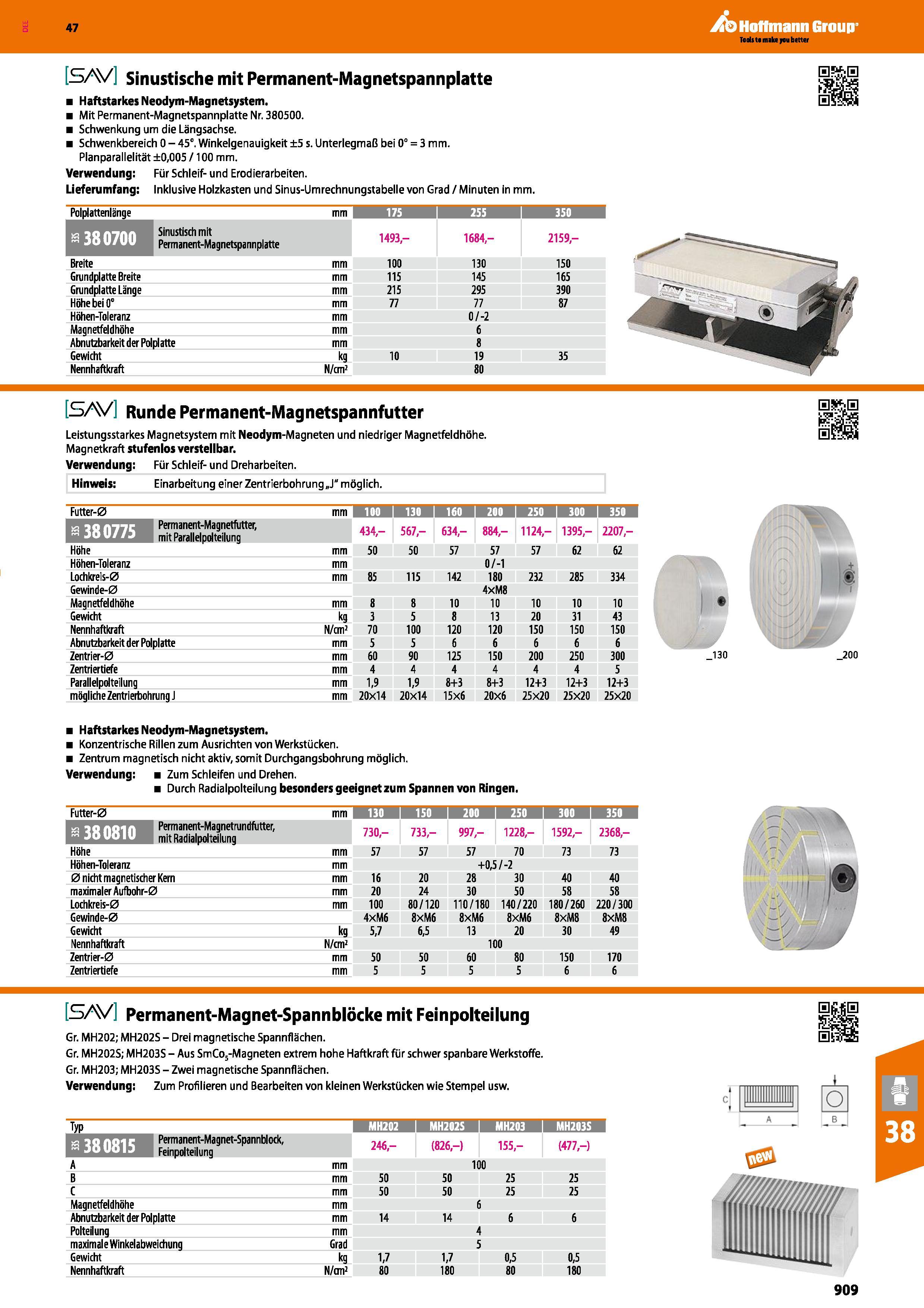

Sinustische mit Permanent-Magnetspannplatte Haftstarkes Neodym-Magnetsystem. Mit Permanent-Magnetspannplatte Nr. 380500. Schwenkung um die Längsachse. Schwenkbereich 0 45°. Winkelgenauigkeit ±5 s. Unterlegmaß bei 0° = 3 mm. Planparallelität ±0,005 /100 mm. Verwendung Für Schleif- und Erodierarbeiten. Lieferumfang Inklusive Holzkasten und Sinus-Umrechnungstabelle von Grad /Minuten in mm. Polplattenlänqe mm 175 1 255 350 I 3 38 0700 Sinustisch mit Permanent-Magnetspannplatte 1493,- 1684,- 2159,- Breite mm 100 130 150 Grundplatte Breite mm 115 145 165 Grundplatte Länge mm 215 295 390 Höhe bei 0° mm 77 77 87 Höhen-Toleranz mm 0/-2 Maqnetfeldhöhe mm 6 Abnutzbarkeit der Polplatte mm 8 Gewicht kg 10 19 35 Nennhaftkraft N/cm2 80 S/V Runde Permanent-Magnetspannfutter Leistungsstarkes Magnetsystem mit Neodym-Magneten und niedriger Magnetfeldhöhe. Magnetkraft stufenlos verstellbar. Verwendung Für Schleif- und Dreharbeiten. Hinweis Einarbeitung einer Zentrierbohrung„J“ möglich. Futter-0 VTTTTT I Permanent-Magnetfutter, mit Parallelpolteilung 434,- 567,- 634,- 884,- 1124,- 1395,- 2207,- Höhe mm 50 50 57 57 57 62 62 Höhen-Toleranz mm 0/-1 Lochkreis-0 mm 85 115 142 180 232 285 334 Gewinde-0 4xM8 Magnetfeldhöhe mm 8 8 10 10 10 10 10 Gewicht kg 3 5 8 13 20 31 43 Nennhaftkraft N/cm2 70 100 120 120 150 150 150 Abnutzbarkeit der Polplatte mm 5 5 6 6 6 6 6 Zentrier-0 mm 60 90 125 150 200 250 300 Zentriertiefe mm 4 4 4 4 4 4 5 Parallelpolteilung mm 1,9 1,9 8+3 8+3 12+3 12+3 12+3 mögliche Zentrierbohrung J mm 20x14 20X14 15x6 20x6 25X20 25X20 25x20 130 200 Haftstarkes Neodym-Magnetsystem. Konzentrische Rillen zum Ausrichten von Werkstücken. Zentrum magnetisch nicht aktiv, somit Durchgangsbohrung möglich. Verwendung Zum Schleifen und Drehen. Durch Radialpolteilung besonders geeignet zum Spannen von Ringen. Futter-0 mm 130 I 150 imm 1 300 I 350 Permanent-Magnetrundfiitter, mit Radialpolteilung 730,- 733,- 997,- 1228,- 1592,- 2368,- Höhe mm 57 57 57 70 73 73 Höhen-Toleranz mm +0,5/-2 0 nicht magnetischer Kern mm 16 20 28 30 40 40 maximaler Aufbohr-0 mm 20 24 30 50 58 58 Lochkreis-0 mm 100 80/120 110/180 140 / 220 180/260 220/300 Gewinde-0 4xM6 8xM6 8xM6 8xM6 8xM8 8xM8 Gewicht kg 5,7 6,5 13 20 30 49 Nennhaftkraft N/cm2 100 Zentrier-0 mm 50 50 60 80 150 170 Zentriertiefe mm 5 5 5 5 6 6 S/V Permanent-Magnet-Spannblöcke mit Feinpolteilung Gr. MH202; MH202S Drei magnetische Spannflächen. Gr. MH202S; MH203S Aus SmCos-Magneten extrem hohe Haftkraft für schwer spanbare Werkstoffe. Gr. MH203; MH203S Zwei magnetische Spannflächen. Verwendung Zum Profilieren und Bearbeiten von kleinen Werkstücken wie Stempel usw. Typ 1 MH202 I MH202S 1 MH203 I MH203S Permanent-Magnet-Spannblock, Feinpolteilung 246,- (826,-) 155,- (477,-) A mm 100 B mm 50 50 25 25 C mm 50 50 25 25 Magnetfeldhöhe mm 6 Abnutzbarkeit der Polplatte mm 14 14 6 6 Polteilung mm 4 maximale Winkelabweichung Grad 5 Gewicht kg 1,7 1,7 0,5 0,5 Nennhaftkraft N/cm2 80 180 80 180 Katalog 47 Hoffmann Group S/V
