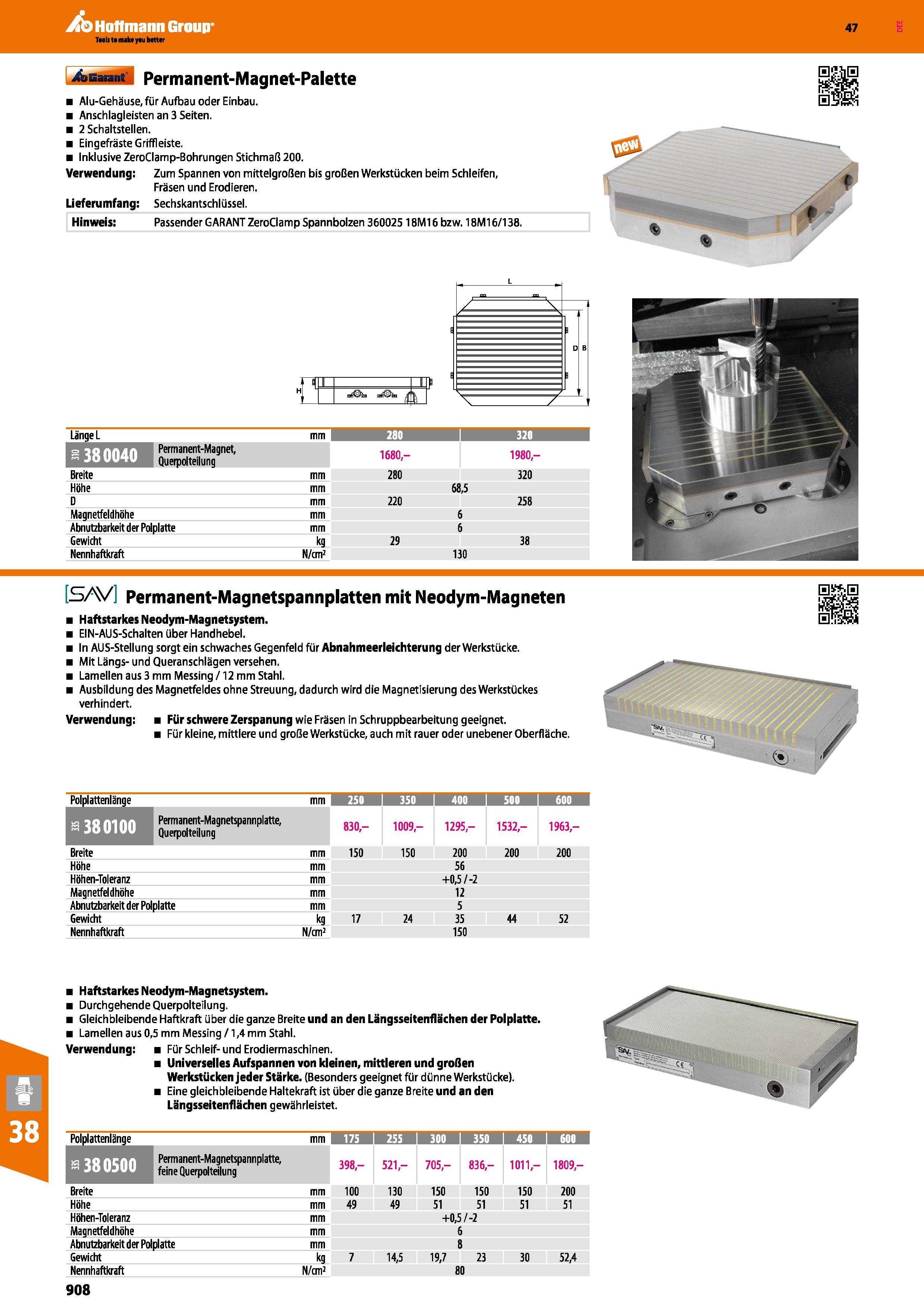

Permanent-Magnet-Palette Alu-Gehäuse, für Aufbau oder Einbau Anschlagleisten an 3 Seiten 2 Schaltstellen Eingefräste Griffleiste Inklusive ZeroCl

Permanent-Magnet-Palette Alu-Gehäuse, für Aufbau oder Einbau. Anschlagleisten an 3 Seiten. 2 Schaltstellen. Eingefräste Griffleiste. Inklusive ZeroClamp-Bohrungen Stichmaß 200. Verwendung Zum Spannen von mittelgroßen bis großen Werkstücken beim Schleifen, Fräsen und Erodieren. Lieferumfang Sechskantschlüssel. Hinweis Passender GARANT ZeroClamp Spannbolzen 360025 18M16 bzw. 18M16/138. Länge L mm 280 I 320 Permanent-Magnet, Querpolteilung 1680,- 1980,- Breite mm 280 320 Höhe mm 68,5 D mm 220 258 Magnetfeldhöhe mm 6 Abnutzbarkeit der Polplatte mm 6 Gewicht kg 29 38 Nennhaftkraft N/cm2 130 S/V Permanent-Magnetspannplatten mit Neodym-Magneten Haftstarkes Neodym-Magnetsystem. EIN-AUS-Schalten über Handhebel. In AUS-Stellung sorgt ein schwaches Gegenfeld für Abnahmeerleichterung der Werkstücke. Mit Längs- und Queranschlägen versehen. Lamellen aus 3 mm Messing /12mm Stahl. Ausbildung des Magnetfeldes ohne Streuung, dadurch wird die Magnetisierung des Werkstückes verhindert. Verwendung Für schwere Zerspanung wie Fräsen in Schruppbearbeitung geeignet. Für kleine, mittlere und große Werkstücke, auch mit rauer oder unebener Oberfläche. Polplattenlänge mm 250 i 350 i 400 600 1 s 380100 Permanent-Magnetspannplatte, Querpolteilung 830,- 1009, 1295,- 1532,- 1963,- Breite mm 150 150 200 200 200 Höhe mm 56 Höhen-Toleranz mm +0,5/-2 Maqnetfeldhöhe mm 12 Abnutzbarkeit der Polplatte mm 5 Gewicht kg 17 24 35 44 52 Nennhaftkraft N/cm2 150 Haftstarkes Neodym-Magnetsystem. Durchgehende Querpolteilung. Gleich bleibende Haftkraft über die ganze Breite und an den Längsseitenflächen der Polplatte. Lamellen aus 0,5 mm Messing /1,4 mm Stahl. Verwendung Für Schleif-und Erodiermaschinen. Universelles Aufspannen von kleinen, mittleren und großen Werkstücken jeder Stärke. (Besonders geeignet für dünne Werkstücke). Eine gleich bleibende Haltekraft ist über die ganze Breite und an den Längsseitenflächen gewährleistet. Polplattenlänge mm 175 1 255 I 300 I 350 1 450 TM Permanent-Magnetspannplatte, feine Querpolteilung 398,- 521,- 705,- 836,- 1011,- 1809,- Breite mm 100 130 150 150 150 200 Höhe mm 49 49 51 51 51 51 Höhen-Toleranz mm +0,5/-2 Magnetfeldhöhe mm 6 Abnutzbarkeit der Polplatte mm 8 Gewicht kg 7 14,5 19,7 23 30 52,4 Nennhaftkraft N/cm1 80 908 Hoffmann Group Katalog 47 j&Baianf
